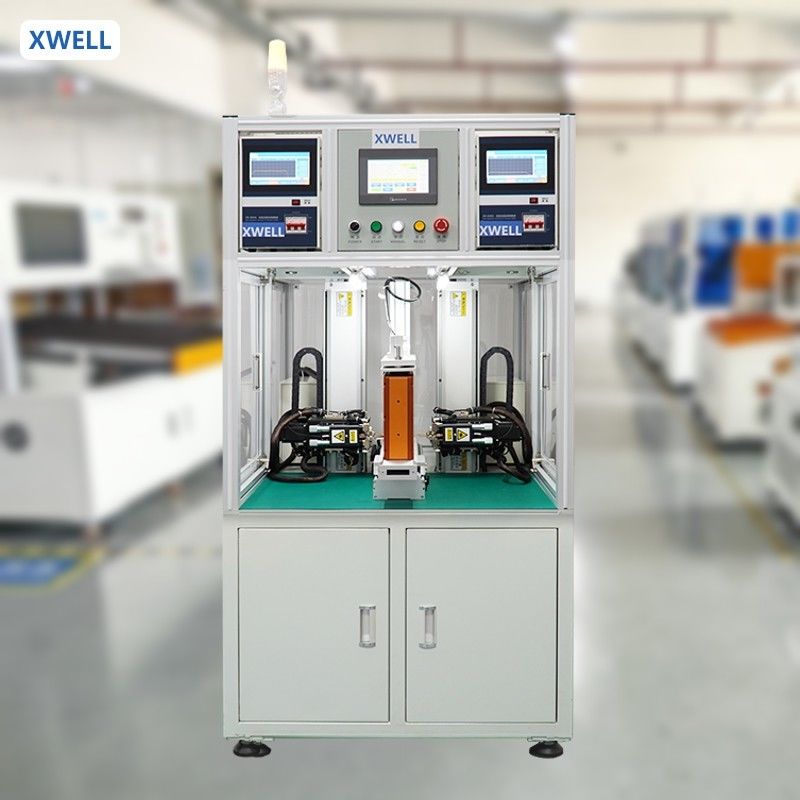

آلة لحام نقطة ذاتية الجانب المزدوج لـ 18650 بطارية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوما |
| شروط الدفع: | / تي تي، ويسترن يونيون، خطاب الاعتماد |
| القدرة على العرض: | 100pcs في الشهر |
|
معلومات تفصيلية |
|||
| ضمان: | 1 سنة | رقم الرأس: | 2 قطعة |
|---|---|---|---|
| نظام التشغيل: | نظام مضمن | واجهة المستخدم: | شاشة تعمل باللمس |
| مصدر الطاقة: | 5000A / 8000A / 10000A اختياري | كفاءة: | 3800 قطعة/ساعة |
| السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية | سعة الحمل القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| نظام التشغيل: | نظام مضمن + شاشة رجل - آلة | وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) |
منتوج وصف
آلة لحام نقطة ذاتية الجانب المزدوج لـ 18650 بطارية
المنتج Dكتابة
هذه آلة لحام نقطة مزدوجة الجانبين مجهزة بمصدر طاقة لحام ترانزستور 10000A،والذي له وظيفة اكتشاف مقاومة الاتصال بين الحامية أو الحامية وإبرة الحاميةيمكن استخدامه بشكل جيد للكشف عن مقاومة اللحام قبلt لحام، تجنب السدعمر لحام وإبرة لحام أثناء لحام، وتحقيق لحام دقة عالية وموثوقية عالية.
(فيتو)res
1دعم بدء نقطة انقطاع وتحويل وضع بدء يدوي.
2كفاءة عالية من اللحام التلقائي ذو الجانبين.
3مع نظام مراقبة التيار الحديدي، فإنه يمكن مراقبة التيار الحديدي في الوقت الحقيقي.
4يتم استخدام نظام تبديد الحرارة الدائرة المبرد بالماء في وظيفة تعويض إبرة اللحام المستقلة للحد من فقدان إبر اللحام بفعالية.
مزايا المنتج
1. يمكن تخصيص ضربة لحام
2مناسبة لمختلف أنواع بطارية
3لحام عالية السرعة
4شاشة تعمل باللمس 7 بوصات، تشغيل أكثر ملاءمة، عرض أكثر وضوحا
5يحتوي رأس اللحام على وظيفة تبريد الهواء أو تبريد المياه ، والتي يمكن أن تقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام الموقع على جودة اللحام.
6يمكن تخزين ما يصل إلى 99 مجموعة من الملفات، الملف هو بسيط للاتصال،
لا يتطلب عملية تغيير الخط المعقدة
7وظيفة معايرة مفتاح واحد للتحرك الكلي لمفاصل اللحام، والتي يمكن معايرتها للتحرك النقطي الناجم عن تغيير دبوس اللحام أو لأسباب أخرى
8آلة لحام بقعة كهربائية أو هوائية اختيارية
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((ملحن))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية السكوتر للسيارات الكهربائية ، وما إلى ذلك بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1. تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
