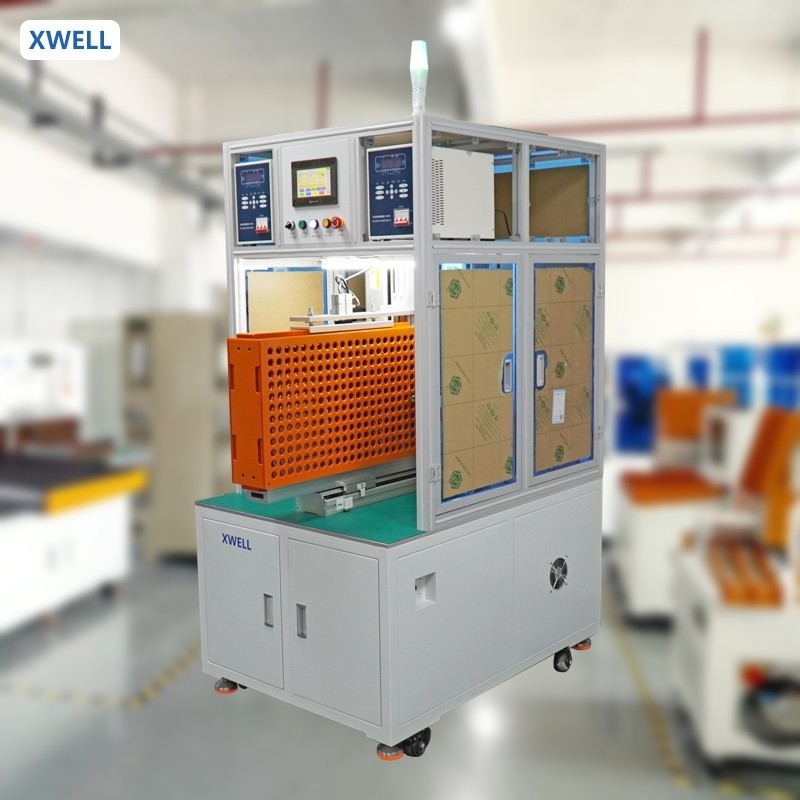

أوتوماتيكي مزدوج الجانب CNC نقطة لحام آلة حامي للمعدات بطارية حزمة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يومًا |
| شروط الدفع: | T/T ، Western Union ، L/C |
| القدرة على العرض: | 100pcs في الشهر |
|
معلومات تفصيلية |
|||
| نموذج: | بطارية الليثيوم دوران مزدوج الوجه 6 محاور آلة لحام البقعة التلقائي | رقم الرأس: | 2 أجهزة كمبيوتر |
|---|---|---|---|
| نظام التشغيل: | نظام مضمن | واجهة المستخدم: | شاشة تعمل باللمس |
| مصدر الطاقة: | 5000A / 8000A / 10000A اختياري | كفاءة: | 3800 قطعة/ساعة |
| السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية | سعة الحمل القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| نظام التشغيل: | نظام مضمن + شاشة رجل - آلة | وضع النقل: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) |
| إبراز: | مصفح أوتوماتيكي مزدوج الجانب,آلة لحام بطارية CNC,معدات لحام بقعة بطارية الليثيوم,CNC battery pack welding machine,lithium battery spot welding equipment |
||
منتوج وصف
أوتوماتيكي مزدوج الجانب CNC نقطة لحام آلة حامي للمعدات بطارية حزمة
الخصائص
1دعم بدء نقطة انقطاع، دعم بدء التشغيل التلقائي وتحويل وضع بدء يدوي.
2. البرمجة البسيطة، ودعم أي برنامج نقطة وبرمجة صفوف، يمكن أن تدرك نقطة القفز
لحام، نقطة واحدة، وضع نقطة مزدوجة التبديل السريع، تحسين مسار لحام بقعة، تحسين الكفاءة، القرص المحلي يمكن تخزين 99 مجموعة من ملفات البرمجة، واجهة USB يمكن استيراد الرسومات.
3. يأخذ رأس لحام النقطة نقطة مركزية من اثنين من الدبابيس لحام كمركز الدائرة، والزاوية قابلة للتعديل باستمرار،والتي مناسبة لحام نقطة لقطع مختلفة ذات أشكال خاصة للاتصال المنقسم.
4يتم تقسيم النظام إلى مشغل، مدير، مستخدم فائق وهلم جرا. فمن السهل لاستخدام وإدارة وصيانة آلة لحام البوط.
5مصدر الطاقة لللحام المستبد DC لديه مزايا الأداء المستقر، سرعة لحام سريعة،وضع العمل الحالي الثابت والقضاء على عوامل عدم الاستقرار في تيار اللحام لفترة طويلة.
6مع نظام مراقبة التيار الحديدي، فإنه يمكن مراقبة التيار الحديدي في الوقت الحقيقي.
7مصدر الطاقة لحام الفورية لديه وظيفة إنذار حامي كاذب، والتي يمكن أن تتواصل مباشرة مع جهاز التحكم في الحركة.يمكن أن تسجل موقف لحام كاذبة وتحذير استبدال دبوس لحام.
8كفاءة اللحام حوالي 8 أضعاف اللحام اليدوي، واستقرار عالية، وتوفير العمالة وتوفير التكاليف الوقت.
خصائص المنتج
1.1 الطاقة: 3 مراحل AC 380V
1.2 ضغط الهواء: 0.4-0.6Mpa
1.3 النطاق التطبيقي: سلسلة ومزيج متوازي من بطارية الطاقة 18650 / 26650 ، مزيج متعدد المتوازي ومزيج متعدد السلسلة ، بطارية الأدوات الكهربائية ، بطارية السيارة المتحركة ، بطارية التخزين ،26650 بطاريةبطارية 32650 بطارية دراجة كهربائية، الخ
1.4 الحد الأقصى للطاقة: مثال على بطارية 18650 ، الحد الأقصى للطاقة: محور X 35 قطعة من المحور * محور Y 20 قطعة من المحور ، إذا كانت هناك حاجة إلى ضربة أكبر ، فهي بحاجة إلى تخصيصها.
1.5 إبرة لحام مناسبة: قطر 4 - 4 * 6 إبرة لحام رأس مسطحة مستوردة (حامة نقطة التفجير) ، قطر 1.5 * 100mm ((حامة بقعة)
1.6 عرض النيكل المناسب: تشكيل النيكل
1.7 يمكن تخصيص عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن ع
1.8 وظيفة إبرة طحن تلقائية قابلة للتخصيص
1.9 سمك النيكل المناسب: 0.1mm-0.3mm
1.10 كفاءة الإنتاج: حوالي 4000 PCS - 5000 PCS في الساعة
1.11 آلة لحام: طراز 5000A/8000A، مجموعتين
- حاوية نقطة قياسية: 5000A/8000A ، 2 مجموعات
- السرعة السريعة لحام بقعة ((2-10ms)
- نقطة لحام منخفضة الحرارة
- مراقبة لحام في الوقت الحقيقي
- مع إشارة الانتهاء من اللحام، توفير وقت اللحام
- يمكن تعيين تحميل الموقع تحميل مواصفات ((إيجابية وسلبية يتم لحام باستخدام تيارات مختلفة)
- يمكن تعيين نفس البطارية مثبتة لحام بقعة، وسلبية لا تحاميل بقعة
- التيار صغير جدا أو غير طبيعي أثناء لحام بقعة، والآلة تنبيهات تلقائية وتتوقف
1.12 تأثير اللحام: استمرارية اللحام الجيدة ، مفاصل اللحام المتساوية والجمال
1.13 ثلاثة أنواع من إدخال بيانات اللحام الفوري:
- طريقة إدخال مصفوفة النقاط
- طريقة إدخال المصفوفة
- طريقة استيراد القرص، وتخزين البيانات لحام بقعة إلى U القرص، استيراد مباشرة إلى الآلة، ((U القرص CAD DXF يتم استيراد البيانات إلى الشاشة اللمسية عن طريق مرور واحد،ثم يمكن تصديرها من شاشة اللمس في دفعات إلى القرص U، ثم استوردت في آلات أخرى للاستخدام)
1.14 اسم قالب اللحام: الصينية والإنجليزية المهارة المدخلة
1.15 مكون التحكم: شاشة لمسة 7 بوصات، برنامج PLC عالي السرعة 6 محور، محرك 750W الخدمة 3 محور، محرك 400W الخدمة 2 محور
1.16 استخدامات تشكيل شريط النيكل لتقليل النفايات
1.17 تعديل المعدات بسيط وسهل التعلم وسهل الفهم، تغيير النموذج بسرعة (0-199 يمكن استدعاء بيانات المجموعة)
1.18 قوة رأس اللحام: خدمة كهربائية
1.19 طلاء إصلاح البطارية المنتهي: مجموعة واحدة من الإصلاحات الكهربائية الخشبية العازلة ((2 قطعة)
1.20 الضمان: ضمان محدود لمدة سنة واحدة ودعم مدى الحياة
1.21 الجهاز يأتي مع إنذار خطأ، تنظيف الخطأ وفقا للإشارة
1.22 البعد: L1100*W900*H1930MM
1.23 الوزن: حوالي 350 كجم
مزايا المنتج
1. يمكن تخصيص ضربة لحام
2مناسبة لمختلف أنواع بطارية
3لحام عالية السرعة
4شاشة تعمل باللمس 7 بوصات، تشغيل أكثر ملاءمة، عرض أكثر وضوحا
5يحتوي رأس اللحام على وظيفة تبريد الهواء أو تبريد المياه ، والتي يمكن أن تقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام الموقع على جودة اللحام.
6يمكن تخزين ما يصل إلى 99 مجموعة من الملفات، الملف هو بسيط للاتصال،
لا يتطلب عملية تغيير الخط المعقدة
7وظيفة معايرة مفتاح واحد للتحرك الكلي لمفاصل اللحام، والتي يمكن معايرتها للتحرك النقطي الناجم عن تغيير دبوس اللحام أو لأسباب أخرى
8آلة لحام بقعة كهربائية أو هوائية اختيارية
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية المركبات الكهربائية للسكوتر ، إلخ. بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
