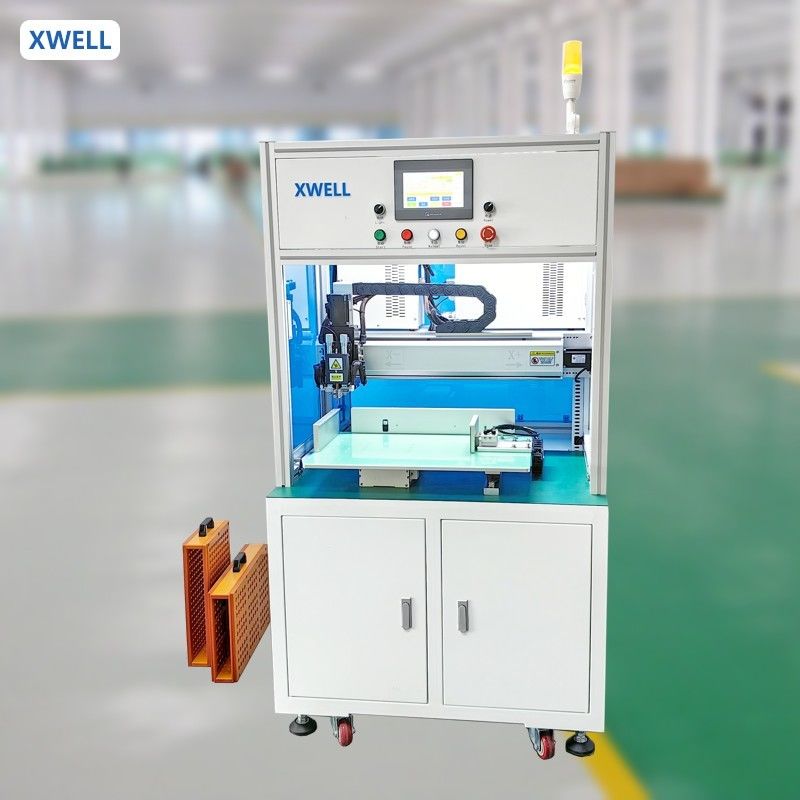

أوتوماتيكي الرأس الدوار أحادي الجانب التحكم العددي نقطة لحام آلة لحام ل 18650/21700 تجميع حزمة البطارية
تفاصيل المنتج:
Place of Origin: | China |
اسم العلامة التجارية: | XWELL |
إصدار الشهادات: | CE |
Model Number: | MD-ASW |
شروط الدفع والشحن:
Minimum Order Quantity: | 1pcs |
---|---|
الأسعار: | USD 6000 - 12000 / pcs |
Packaging Details: | Wooden box |
Delivery Time: | 10-15 days |
Payment Terms: | T/T, Western Union, L/C |
Supply Ability: | 100pcs per month |
معلومات تفصيلية |
|||
Certificate: | CE ROHS Certificate | Welding power supply: | 5000A or 8000A or 10000A optional |
---|---|---|---|
X Y axis stoke: | 400 mm * 400 mm | Maximum speed of motor drive: | 300-1000 mm/s |
Electric current: | DC | Welding mode: | Inverter DC |
Spot Welding Speed: | 0.35 s / spot; 2800 pcs/hour | Max bearing weight of Y-axis: | 35KG |
Max load electric cores: | X direction: 26; Y direction: 26 | Power: | 4000 W |
إبراز: | 18650 آلة لحام نقطة,آلة اللحام البقعي ذات الرأس الدوار,آلة لحام نقطة تلقائية,Rotary Head Spot Welding Machine,Automatic Spot Welding Machine |
منتوج وصف
أوتوماتيكي واحد الجانب الدوار الرأس التحكم العددي نقطة لحام آلة لحام ل 18650/21700 تجميع حزمة البطارية
شركة "قوانغدونغ إكسويل للتكنولوجيا" المحدودة
شركة "غوانغدونغ إكسويل للتكنولوجيا" المحدودة هي شركة شاملة، لديها 21 عاماً من الخبرة في صناعة بطاريات الطاقة الجديدةنحن نجمع كل المعرفة والموارد لخدمة عملائنا مع حل كامل في صناعة البطارية في مجالنا بما في ذلك معدات مختبرات البطاريةمعدات إنتاج البطاريات، معدات حزم البطاريات، آلة لحام الليزر، آلة لحام بالموجات فوق الصوتية البلاستيكية، آلة لحام الموجات فوق الصوتية المعدنية، آلة لحام بالموجات فوق الصوتية للأسلاك،ومعظم الملحقات، و قد قمنا بتصديرها لأكثر من 60 بلداً في جميع أنحاء العالم خلال السنوات العشر الماضية.نحن نولي اهتماما كبيرا للمنتج الجديد. كل عام لدينا على الأقل تصميم جديد واحد. خلق قيمة للعملاء أولا هو الطريقة الوحيدة لتحقيق القيمة الذاتية. نتطلع إلى التعاون معكم!
التطبيق:
آلة لحام آلية ذات جانب واحد مصممة خصيصا للبطاريات الليثيومية الأسطوانيةتستخدم على نطاق واسع في بطاريات الطاقة (مثل بطاريات المركبات الكهربائية) وغيرها من حزم البطاريات الأسطوانيةيضمن هذا المعدات لحام عالية الجودة من خلال تكنولوجيا لحام فعالة، مما يجعلها خيار مثالي لتحسين إنتاج البطارية بكفاءة(ساي)
الخصائص
يستخدم هذا المعدات أساسا لحام جانب واحد ومزدوج نقطة من البطاريات والشرائط الفولاذية المطلية بالنيكل أو شرائط النيكل في مجموعة البطاريات الأسطوانية / البوليمرلـ، ويضمن أن توتر اللحام بين البطاريات والشرائط الفولاذية المطلية بالنيكل أو الشرائط النيكل أكبر من 30N.نطاق لحام بقعة من المعدات يمكن أن تلبي متطلبات لحام 18650 بطاريات مع 20سلسلةالخبزأدوات التعبئةوأقل من 20مجموعة بطاريات سلسلةيتم تحديد عدد بطاريات اللحام بواسطة السكتة الدماغية، والتي يمكن تعيينها بواسطة الإنسان والآلة.
مواصفات المنتج
النموذج | MD-ASW |
السفر على محور X | 400ملم |
السفر على محور Y | 400ملم |
سرعة لحام بقعة | 0.5s / نقطة 1800pcs / h |
الحد الأقصى لسرعة محرك القيادة | 300-1000 ملم/ثانية |
عدد مجموعات تخزين الملفات | 99 مجموعة |
نظام تشغيل | النظام المدمج + شاشة الإنسان والآلة |
الإرسال | الخطوة + دليل خطي دقيق مستورد (خيارية سيرفو + المسمار) |
إمدادات الطاقة | 220 فولت أحادي المرحلة ± 10٪ / 50 هرتز ± 10٪ |
القوة | < 1500w |
إمدادات الهواء | 0.2 ~ 0.6Mpa |
الوزن | 200 كجم |
الأبعاد | حوالي 900ملم*900ملم*1750ملم |
تطبيق المنتج
قابلة للتطبيق على بطارية السيارة الكهربائية، بطارية مصباح الشارع، وحدة بطارية السيارات، وحدة بطارية مركبة التوازن، وحدة بطارية الدراجات النارية، ومصدر الطاقة المحمول، وحدة بطارية بدء التشغيل,مجموعة بطاريات أدوات الطاقة، مجموعة بطاريات أجهزة الكمبيوتر المحمولة، المنتجات الإلكترونية المختلفة ومجموعات أخرى من البطاريات!
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل لحام البطارية
عرض المصنع
