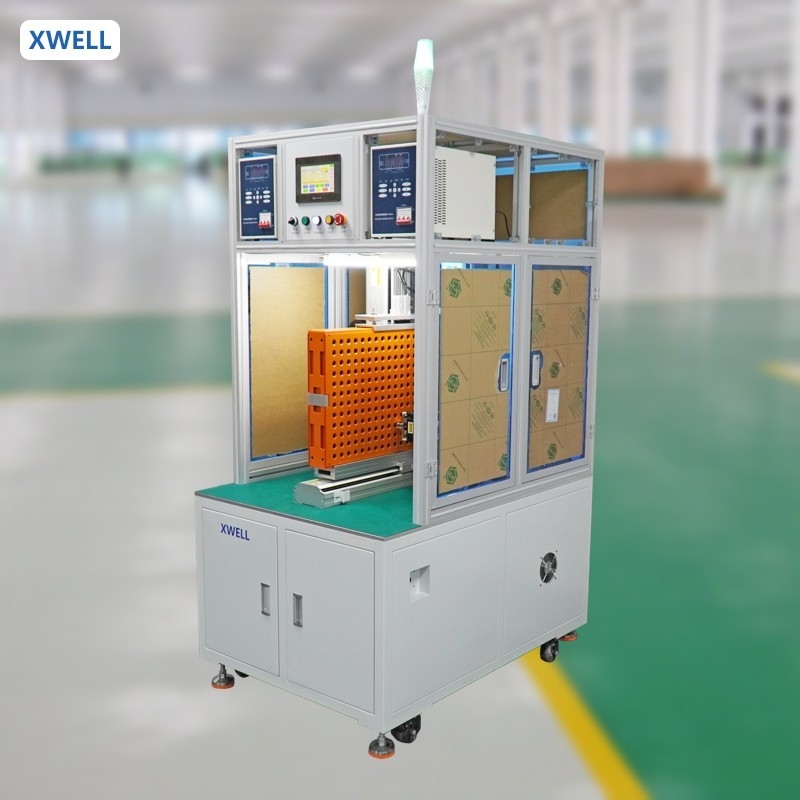

بطارية ذاتية ذات جانب مزدوج حزمة نقطة لحام آلة لحام إمدادات الطاقة ل 18650 21700 حزمة خلايا أسطوانية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| امتثال: | شهادة CE | الضمان: | سنة واحدة |
|---|---|---|---|
| النقاط الرئيسية للبيع: | دقة عالية | واجهة المستخدم: | شاشة لمسة |
| مصدر الطاقة: | 5000A / 8000A / 10000A اختياري | الكفاءة: | 3800 قطعة/ساعة |
| السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية | قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| نظام التشغيل: | نظام مضمن + شاشة رجل - آلة | وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) |
| إبراز: | آلة لحام نقطة بطارية تلقائية,21700 آلة لحام بقعة بطارية,18650 آلة لحام بقعة بطارية,21700 Battery Pack Spot Welding Machine,18650 Battery Pack Spot Welding Machine |
||
منتوج وصف
بطارية ذاتية ذات جانب مزدوج حزمة نقطة لحام آلة لحام إمدادات الطاقة ل 18650 21700 حزمة خلايا أسطوانية
المواصفات
- مقترنة مع نظام مضمن ، العملية بسيطة. مجهزة بتتبع مفصل اللحام ، والنار الانفجارية ، واللحام الكاذب ، وسجلات مراقبة التدفئة ، الخ.
- يمكن تزويد آلة اللحام اختياريًا بنظام مراقبة تيار اللحام ، والذي يمكن أن يراقب تيار اللحام ويحتوي على مفصل اللحام البارد وإشارة إيقاف.مراقبة تأثير اللحام في الوقت الحقيقيتحذير عن بقعة لحام NG.
- إنذار كسر إبرة اللحام ، مع سجل استخدام إبرة اللحام ، وظائف الإنذار والتطهير تشغيل واجهة البرمجة بسيطة ، تدعم خريطة CAD ، ومجموعة وأساليب يدوية.يمكن تخزين أي مجموعة من ملفات البرمجة.
- يمكن أن يكون رأس اللحام optioمجهزة بتبريد الماء أو تبريد الهواء ، والتي يمكن أن تقلل بشكل فعال من فقدان إبرة اللحام وتحسين تأثير اللحام.
عملية العمل
تتكون آلة لحام النقطة التلقائية ذات الجانبين من مصدر الطاقة العاملة ومنصة العمل ومحرك الخدمة ونظام التشغيل وهلم جرا.
ضع الخلية يدويًا في الجهاز ، ووضع ورقة النيكل ؛ ادفعها إلى منصة الأتمتة ، ثم حدد المعايير ذات الصلة ، المصفوفة ، وما إلى ذلك ، يمكن تحقيق عمل اللحام.
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية السكوتر للسيارات الكهربائية ، وما إلى ذلك بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
