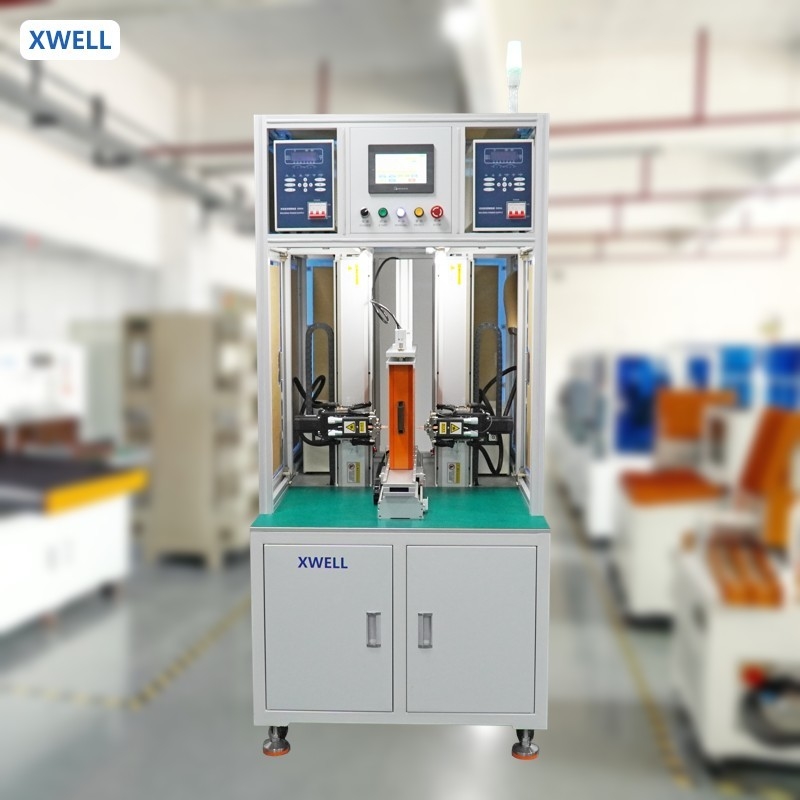

عالية الجودة أوتوماتيكية مزدوجة الجانب ليتيم بطارية الخلية لحام بقعة لخط تجميع بطارية الخلية الأسطوانية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| امتثال: | شهادة CE | الضمان: | سنة واحدة |
|---|---|---|---|
| النقاط الرئيسية للبيع: | دقة عالية | واجهة المستخدم: | شاشة لمسة |
| مصدر الطاقة: | 5000A / 8000A / 10000A اختياري | الكفاءة: | 3800 قطعة/ساعة |
| السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية | قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| نظام التشغيل: | نظام مضمن + شاشة رجل - آلة | وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) |
| إبراز: | حاوية نقطة خلايا البطارية الأسطوانية,حاوية نقطة بطارية أسطوانية أوتوماتيكية,Automatic Cylindrical Battery Cell Spot Welder |
||
منتوج وصف
عالية الجودة أوتوماتيكية مزدوجة الجانب ليتيم بطارية الخلية لحام بقعة لخط تجميع بطارية الخلية الأسطوانية
تطبيق المنتج
حاوية البطارية التلقائية هي منصة عامة لتكنولوجيا المعالجة التلقائية على أساس CNC ، مناسبة لحام البطارية في الموقع والتجميع في المصنع. بالمقارنة مع اليدويةآلة لحام نقطةتم تحسين كفاءة ودقة اللحام بشكل كبير. التصميم الإنساني يجعل التشغيل وإصلاح الأخطاء سهلة ومريحة للغاية.تصميم المكونات المدمجة يجعل المظهر أكثر اختصارًايمكننا أيضاً أن نقدمآلة لحام CNCنرحب باستفسارك لنا لمزيد من التفاصيل.
المزايا
1) تحفيز فولتاج الحمل، والتحكم في فولتاج عن طريق ردود الفعل، وتحقيق لحام عالية الجودة.
2) التسخين المسبق، وضع طاقة الحرارة الرئيسية، التسخين المسبق قبل اللحام، لضمان جودة اللحام المستقرة.
3) الحفاظ على استمرارية كثافة الطاقة، وتقصير وقت اللحام، وتقليل التشوه واللون من المعدن الأساسي.
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية السكوتر للسيارات الكهربائية ، وما إلى ذلك بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
