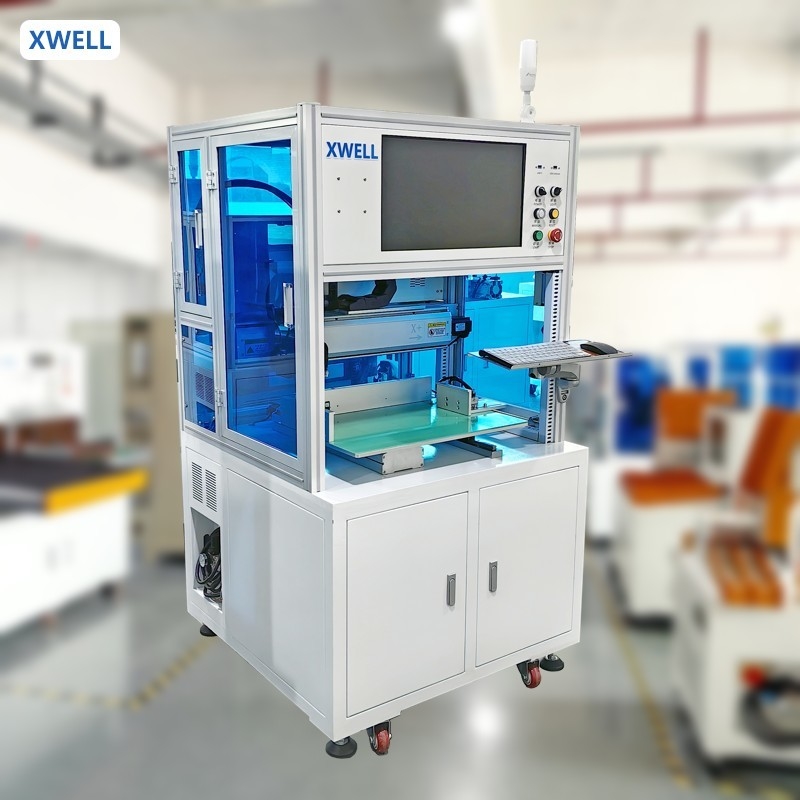

آلة لحام البطاريات لمجموعة البطاريات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| حزمة النقل: | العبوة الخشبية | شروط الدفع:: | L/C، T/T |
|---|---|---|---|
| واجهة المستخدم: | شاشة لمسة | مصدر الطاقة: | 5000A / 8000A / 10000A اختياري |
| الكفاءة: | 3800 قطعة/ساعة | السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية |
| قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) | نظام التشغيل: | نظام مضمن + شاشة رجل - آلة |
| وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) | ||
| إبراز: | آلة لحام البقعة البطارية,آلة لحام خط تجميع حزمة البطارية,Battery Pack Assembly Line Welding Machine |
||
منتوج وصف
آلة لحام البطاريات لمجموعة البطاريات
وصف المنتج
الآلة مناسبة لللحام المباشر الآلي لخلايا البطارية 18650 من جانب واحد من شريط النيكل في مكونات البطارية الأسطوانية،واجهة الإنسان الآلي ذاتية التشغيل للغاية تجعلها سهلة جداً للعملمن خلال التحميل اليدوي والإعدادات البسيطة، يمكن إكمال عملية لحام باقة البطارية،ولتأكد من أن نطاق التوتر لحام أو النيكل بين البطارية وشرائط النيكل أكبر من 30N.
نطاق التطبيق:
الآلي 18650/ 21700/ 26650/ 32650 بطارية أسطوانية حزمة واحد الجانب مكانه لحام آلة لتجميع البطارية، انها مناسبة لبطارية تخزين الطاقة، بطاريات الدراجات الكهربائية،بطارية الطاقة...
أوتوماتيكي CNC 18650 خلايا البطارية ذات الجانب الواحد لحام نقطة آلة الخصائص:
1. استخدام أجهزة تحكم الحركة لدعم البرمجة السريعة للمصفوفة وغير المصفوفة لتبسيط عملية لحام البطارية.
2إنذار لحام التيار الذاتي ، يحل بشكل فعال مشكلة طبقات الروزين.
3دعم بدء تشغيل نقطة انقطاع، بدء تشغيل تلقائي وتحويل وضع بدء تشغيل يدوي.
4وظيفة تعويض إبرة اللحام نظام تبديد الحرارة المبرد بالماء ، مما يقلل من فقدان إبر اللحام.
5نظام مراقبة التيار الحديدي الخاص بنا يمكن أن يراقب التيار الحديدي في الوقت الفعلي، وحل بشكل فعال مشاكل الحديد الافتراضي والحديد المفقود.
الخصائص:
1دعم بدء نقطة انقطاع، بدء تلقائي، وبدء يدوي.
2-إغلاق الإنذار.
3برنامج سهل، متريكس دعم، مصفوفة وبرنامج نقطة، يمكن تخزين 99 المعلمات المجموعة.
4إنذار كسر إبرة اللحام
5. جهاز مراقبة تيار اللحام المدمج، يمكن أن يعرض الوقت الحقيقي للحام الحالي.
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية السكوتر للسيارات الكهربائية ، وما إلى ذلك بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
