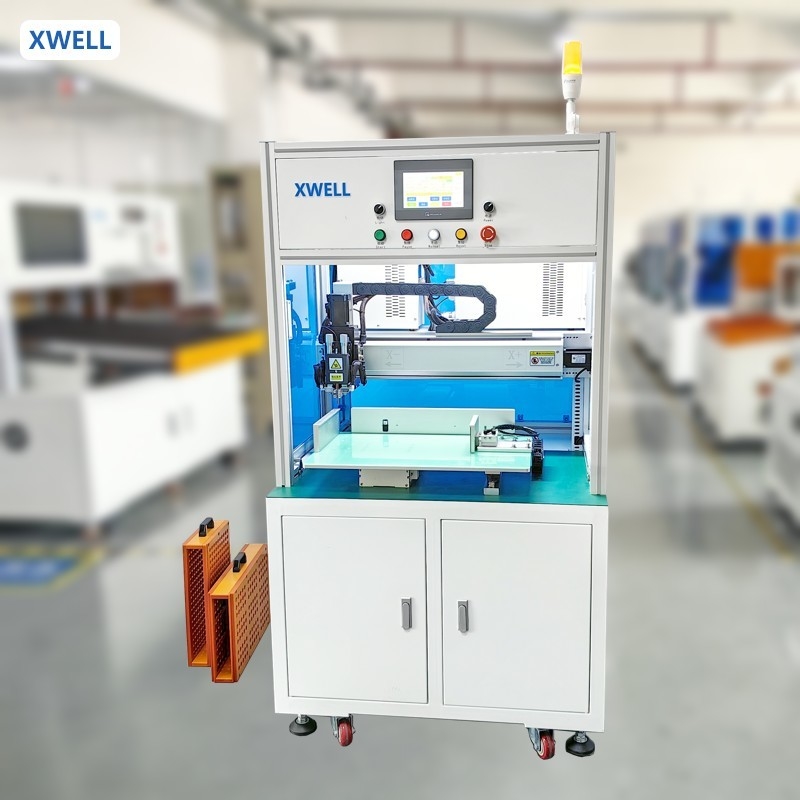

أوتوماتيكي الرأس الدوار أحادي الجانب التحكم العددي نقطة لحام آلة لحام ل 18650/21700 تجميع حزمة البطارية
تفاصيل المنتج:
| Place of Origin: | China |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| Model Number: | MD-ADW |
شروط الدفع والشحن:
| Minimum Order Quantity: | 1pcs |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
معلومات تفصيلية |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| إبراز: | آلة لحام نقطة بطارية تلقائية,21700 آلة لحام بقعة بطارية,18650 آلة لحام بقعة بطارية,21700 Battery Pack Spot Welding Machine,18650 Battery Pack Spot Welding Machine |
||
منتوج وصف
أوتوماتيكي الرأس الدوار أحادي الجانب التحكم العددي نقطة لحام آلة لحام ل 18650/21700 تجميع حزمة البطارية
الخصائص:
تستخدم هذه المعدات بشكل رئيسي لحام البطاريات والشرائط الفولاذية المطلية بالنيكل أو شرائط النيكل في مجموعات البطاريات الأسطوانية / البوليمريةلـ، ويضمن أن توتر اللحام بين البطاريات والشرائط الفولاذية المطلية بالنيكل أو الشرائط النيكل أكبر من 30N.نطاق لحام بقعة من المعدات يمكن أن تلبي متطلبات لحام 18650 بطاريات مع 20سلسلةالخبزأدوات التعبئةوأقل من 20مجموعة بطاريات سلسلةيتم تحديد عدد بطاريات اللحام بواسطة السكتة الدماغية، والتي يمكن تعيينها بواسطة الإنسان والآلة.
خصائص المنتج:
*لحام تلقائي، مفاصل لحام موحدة، اتساق جيد، تحسين معدل المرور
*مراقبة تيار اللحام في الوقت الفعلي، وإيقاف التشغيل التلقائي لللحام الخاطئ أو المتفجرات
إنذار الحريق
*تحميل تحميل نقطة اختياري تحميل مواصفات (يمكن أن يحدد القطب الإيجابي والسلبي تيارًا مختلفًا)
*يمكن استيراد معايير إحداثيات لحام بقعة عن طريق U Disk
*آلية تشغيل تعتمد محرك سيرفو ووحدة خطية، والوضع دقيق
*جمع الكميات التلقائية للإنتاج، والتي تظهر كفاءة الإنتاج الحالية
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية المركبات الكهربائية للسكوتر ، إلخ. بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
