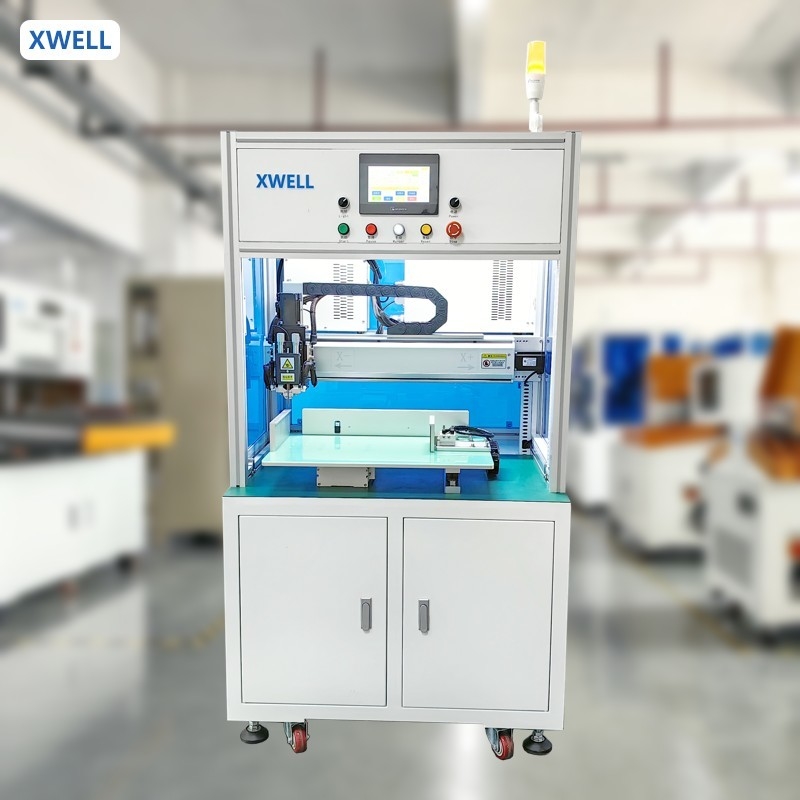

AC380V حاوية نقطة أوتوماتيكية ذات جانب واحد للبطارية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| الحد الأدنى لكمية: | 1 | النقاط الرئيسية للبيع: | دقة عالية |
|---|---|---|---|
| واجهة المستخدم: | شاشة لمسة | مصدر الطاقة: | 5000A / 8000A / 10000A اختياري |
| الكفاءة: | 3800 قطعة/ساعة | السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية |
| قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) | نظام التشغيل: | نظام مضمن + شاشة رجل - آلة |
| وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) | ||
| إبراز: | حاوية بقعة بطارية AC380V,لحام بقعة البطارية,حاوية نقطة آلية,Battery Spot Welder,Automated Spot Welder |
||
منتوج وصف
AC380V حاوية نقطة أوتوماتيكية ذات جانب واحد للبطارية
تطبيق المنتج
MD-ADWهي آلة لحام أوتوماتيكية ذات جانب واحد ، لا توجد وظيفة دوران رأس الحام ،MD-ADW
مع رأس اللحام يدوروظيفة الأيون. مناسبة لـ 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 متعدد الموازية
مزيج متعدد السلسلات. يمكن استخدامه في بطارية الأدوات الكهربائية، بطارية سيارات الالتواء، بطارية تخزين الطاقة،
بطارية السكوتر للسيارات الكهربائية، الخ
خصائص المنتج:
*لحام تلقائي، مفاصل لحام موحدة، اتساق جيد، تحسين معدل المرور
*مراقبة تيار اللحام في الوقت الفعلي، وإيقاف التشغيل التلقائي لللحام الخاطئ أو المتفجرات
إنذار الحريق
*تحميل تحميل نقطة اختياري تحميل مواصفات (يمكن أن يحدد القطب الإيجابي والسلبي تيارًا مختلفًا)
*يمكن استيراد معايير إحداثيات لحام بقعة عن طريق U Disk
*آلية تشغيل تعتمد محرك سيرفو ووحدة خطية، والوضع دقيق
*جمع الكميات التلقائية للإنتاج، والتي تظهر كفاءة الإنتاج الحالية
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية السكوتر للسيارات الكهربائية ، وما إلى ذلك بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1. تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
