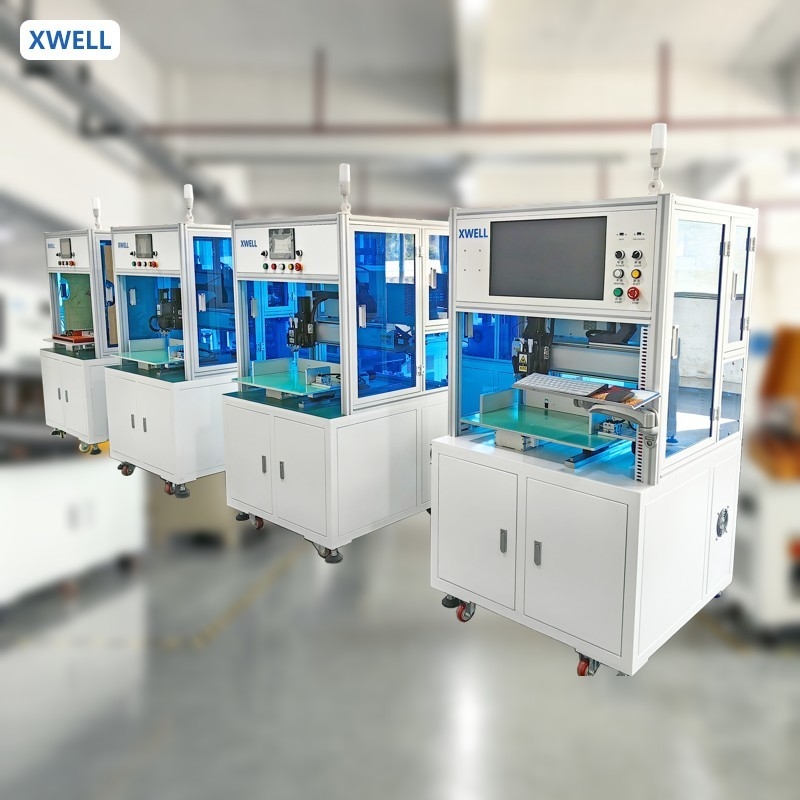

بطارية الليثيوم حاوية نقطة أوتوماتيكية ذات جانب واحد مع رأس لحام قابل للتدوير
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| امتثال: | شهادة CE | أصل المنتج: | الصين |
|---|---|---|---|
| النقاط الرئيسية للبيع: | دقة عالية | واجهة المستخدم: | شاشة لمسة |
| مصدر الطاقة: | 5000A / 8000A / 10000A اختياري | الكفاءة: | 3800 قطعة/ساعة |
| السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية | قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| نظام التشغيل: | نظام مضمن + شاشة رجل - آلة | وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) |
| إبراز: | مصفح نقطة رأس اللحام قابل للتدوير,حاوية نقطة جانبية واحدة,مصفح بقعة لبطارية الليثيوم,Single Side Spot Welder,Lithium Battery Pack Spot Welder |
||
منتوج وصف
بطارية الليثيوم حاوية نقطة أوتوماتيكية ذات جانب واحد مع رأس لحام قابل للتدوير
الوصف
MD-ADWمع وظيفة دوران رأس اللحام لديها مزايا الكفاءة العالية والاستقرار والسلامة وسهولة التشغيل. يستخدم على نطاق واسع في خط إنتاج البطارية الأسطوانيةحَمْل النقطة التلقائيبالمقارنة مع آلة لحام نقطة يدوية ، تم تحسين كفاءة ودقة لحام بشكل كبير.يمكن استخدامه لحام أنواع مختلفة من البطاريات الأسطوانية، بما في ذلك 18650, 21700, 26650, 32650,32700 ومواصفات أخرى للبطاريات.
الخصائص
1. إدخال فولتاج الحمل، التحكم في فولتاج عن طريق ردود الفعل، وتحقيق لحام عالية الجودة.
2. التسخين المسبق ، وضع الطاقة في الحرارة الرئيسية ، التسخين المسبق قبل اللحام ، لضمان جودة اللحام المستقرة.
3. الحفاظ على استمرارية كثافة الطاقة، وتقصير وقت اللحام، وتقليل التشوه واللون من المعدن الأساسي.
4من السهل التبديل من التيار المنخفض إلى التيار العالي ، مناسب لحام الدقة.
5يمكن تعيين الحدود العليا والسفلية للتيار ببساطة لتحكم في ما إذا كانت جودة اللحام جيدة أم لا ، وهو مناسب لمنصة أتمتة اللحام.
6. يمكن أن تتطابق مع خط إنتاج مجموعة بطارية الليثيوم.
7. يمكن تخزين عشرات من العملية من مختلف بطارية حزم المنتج، التبديل المنتجات دون إعادة تعيين المعلمات.
8يمكن أن تتناسب مع مجموعة متنوعة من الحاملات
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية المركبات الكهربائية للسكوتر ، إلخ. بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
