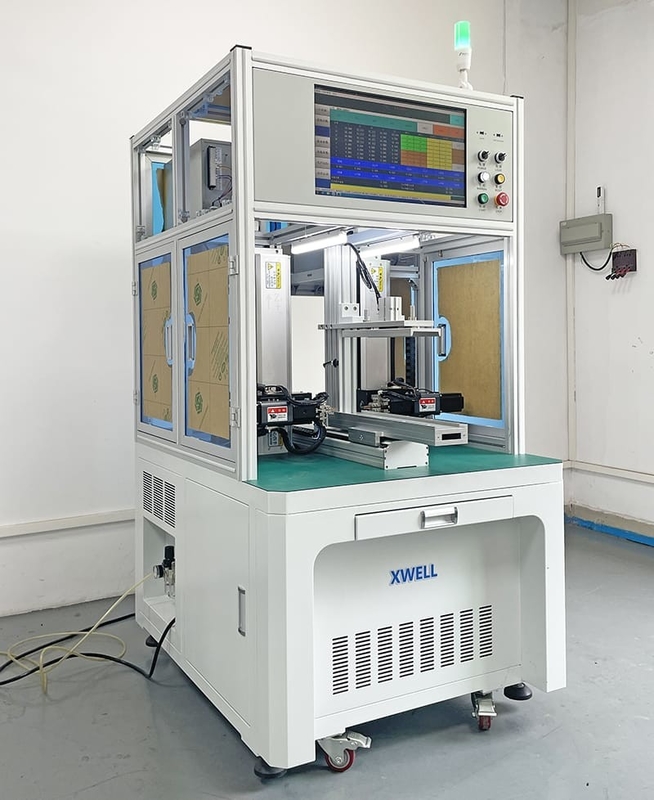

بطارية ليثيوم أيونية تلقائية بالكامل بطارية مزدوجة الجانب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع التسويق: | المنتج العادي | المكونات الأساسية: | PLC ، المحرك |
|---|---|---|---|
| واجهة المستخدم: | شاشة لمسة | مصدر الطاقة: | 5000A / 8000A / 10000A اختياري |
| الكفاءة: | 3800 قطعة/ساعة | السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية |
| قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) | نظام التشغيل: | نظام مضمن + شاشة رجل - آلة |
| وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) | ||
| إبراز: | آلة لحام البقعة من بطارية الليثيوم,آلة لحام البقعة الآلية بالكامل |
||
منتوج وصف
بطارية ليثيوم أيونية أوتوماتيكية بالكامل بطارية مزدوجة الجانب
وصف المنتج
MD-ADWمناسب لحام البطارية ذو الجانبين المزدوجين وتجميعها في المصنع لمجموعة متعددة السلسلة متعددة الموازية 14500 / 18650 / 21700 / 26650 / 32700.يمكن استخدامه في بطارية الأدوات الكهربائية، بطارية السيارة الالتفافية، حزمة بطارية تخزين الطاقة، بطارية المركبات الكهربائية السكوتر، الخ بالمقارنة مع لحام بقعة يدوي، وقد تحسنت بكثير كفاءة ودقة لحام.العملية والتحقق من الأخطاء سهلة جدا ومريحةتصميم المكونات المدمجة يجعل المظهر أكثر اختصارًا.
مزايا المنتج
*دعم نقطة انقطاع البدء، البدء التلقائي، والبدء اليدوي.
*إغلاق الإشارة و إغلاق الإنذار
* برنامج سهل، متريكس دعم، صفوف وبرنامج نقطة، يمكن تخزين 100 معايير المجموعة.
* إنذار كسر إبرة اللحام.
* جهاز مراقبة تيار اللحام المدمج ، يمكن أن يعرض تيار اللحام في الوقت الحقيقي.
* تصميم لأدوات الطاقة، أدوات البستنة، الطاقة العالية، بطارية تخزين الطاقة، بطارية سيارة كهربائية، وغيرها
بطاريات الليثيوم الحامية بقعة.
* يمكن أن تتطابق مع خط إنتاج مجموعة بطاريات الليثيوم.
* يمكن تخزين العشرات من العملية من حزم البطارية المختلفة المنتج، وتبديل المنتجات دون إعادة تعيين المعلمات.
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية المركبات الكهربائية للسكوتر ، إلخ. بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
