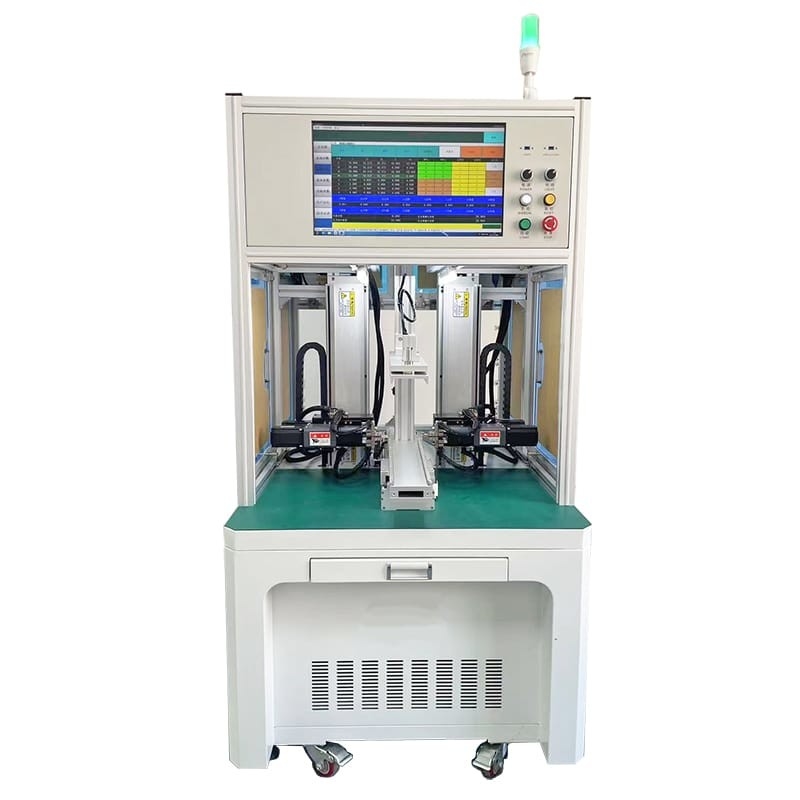

آلة لحام نقطة أوتوماتيكية مضاعفة المقاومة الجانبية بطارية حزمة ليتيم أيون لحام نقطة ل 18650 21700
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| مكان المنشأ: | الصين | نوع التسويق: | المنتج العادي |
|---|---|---|---|
| النقاط الرئيسية للبيع: | دقة عالية | واجهة المستخدم: | شاشة لمسة |
| مصدر الطاقة: | 5000A / 8000A / 10000A اختياري | الكفاءة: | 3800 قطعة/ساعة |
| السكتة الدماغية المعدات: | 500*350 (مم) حوالي 760 18650 خلية | قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| نظام التشغيل: | نظام مضمن + شاشة رجل - آلة | وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) |
| إبراز: | 18650 آلة لحام نقطة,آلة لحام البقعة الأوتوماتيكية,آلة لحام بقعة المقاومة الجانبية المزدوجة,Automatic Spot Welding Machine,Double Side Resistance Spot Welding Machine |
||
منتوج وصف
آلة لحام نقطة أوتوماتيكية مضاعفة المقاومة الجانبية بطارية حزمة ليتيم أيون لحام نقطة ل 18650 21700
وصف المنتج
آلة لحام نقطة بطارية ذاتية الجانب المزدوج هي منصة عامة لتكنولوجيا المعالجة التلقائية على أساس جهاز كمبيوتر صغير ، مناسب لحام نقطة بطارية وتجميعها في المصنع.
جزء التحكم الكهربائي لجهاز اللحام الموقع يتبنى تصميمًا وحدويًا ، مع تكامل كبير ، وتنوع جيد وصيانة سهلة.انه يؤدي بشكل رئيسي آلية السفر يتم التحكم بها بواسطة محرك الخدمة، والتي لديها دقة عالية وموثوقية جيدة؛ الدائرة الكهربائية للمعدات تعتمد المعايير المحلية والأجنبية.يدعم استيراد بيانات Autocad، والتي تحسن بشكل كبير كفاءة لحام النقطة وتضمن توحيد وموثوقية إنتاج محطة لحام النقطة في خط تجميع Pack.
خصائص المنتج
1لديها وظائف إعادة ضبط الأصل ونقطة الانقطاع لللحام المستمر ، أي إذا تم إيقاف الجهاز بسبب مشاكل غير طبيعية أثناء عملية لحام الموقع ، فهي اختيارية.اختيار للعودة إلى المنشأ أو مواصلة لحام من نقطة الانقطاع.
2يدعم أنماط لحام النقطة الواحدة والنقطة المزدوجة والنقطة الثلاثة ، والمسافة بين النقطة المزدوجة والنقطة الثلاثة قابلة للضبط.
3.يمكن تغيير مواصفات اللحام بحرية وفقًا لخصائص اللحام للكهربائيات الإيجابية والسلبية للبطارية لتتناسب مع احتياجات اللحام الطاقة المختلفة.
مزايا المنتج
1. يمكن تخصيص ضربة لحام
2مناسبة لمختلف أنواع بطارية
3لحام عالية السرعة
4شاشة تعمل باللمس 7 بوصات، تشغيل أكثر ملاءمة، عرض أكثر وضوحا
5يحتوي رأس اللحام على وظيفة تبريد الهواء أو تبريد الماء ، والتي يمكن أن تقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام الموقع على جودة اللحام.
6يمكن تخزين ما يصل إلى 99 مجموعة من الملفات، الملف هو بسيط للاتصال،
لا يتطلب عملية تغيير الخط المعقدة
7وظيفة معايرة مفتاح واحد للتحرك الكلي لمفاصل اللحام، والتي يمكن معايرتها للتحرك النقطي الناجم عن تغيير دبوس اللحام أو لأسباب أخرى
8آلة لحام بقعة كهربائية أو هوائية اختيارية
مواصفات المنتج
|
مواصفات MD-ASW و MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
رقم رأس اللحام
|
1
|
2
|
|
|
السفر
|
X: 400mm؛ Y: 400mm
|
Y: 500mm؛ Z: 350mm
|
|
|
صيانة الصيانة
|
0.5s/spot، 2000-2500pcs/h
|
0.5s/spot، 3500-4000pcs/h
|
|
|
مصدر طاقة لحام
|
5000A عاكس لحام بقعة
|
||
|
سرعة المحرك القصوى
|
1000ملم/ثانية
|
||
|
الحد الأقصى لعدد البطارية
|
450 قطعة (18650)
|
||
|
نظام التشغيل
|
النظام المدمج
|
||
|
واجهة المستخدم
|
الشاشة الملموسة
|
||
|
وضع القيادة
|
محرك خطوة وسلسلة توجيه دقيقة
|
||
|
إمدادات الطاقة
|
220 فولت / 50 هرتز ((آلة)) ؛ 3 مراحل ، 380 فولت / 50 هرتز ((الماسح))
|
||
|
ضغط الهواء
|
0.3-0.6 مبا
|
||
|
حجم الجهاز
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
وزن الجهاز
|
200 كجم
|
350 كجم
|
|
تطبيق المنتج
يمكن استخدام MD-ADW في بطارية الأدوات الكهربائية ، بطارية سيارات الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية المركبات الكهربائية للسكوتر ، إلخ. بالمقارنة مع لحام بقعة يدوي ،وقد تحسنت بكثير كفاءة ودقة لحام.
تشغيل المنتج
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3. اضغط على زر البدء، والآلة تلقائيا إكمال جميع إجراءات اللحام.
4صوت الحامض لتحث المشغل على استبدال العدادات الجديدة (حزمة البطارية).
تفاصيل اللحام الثنائي الجانبي
عينات لحام بطارية أسطوانية
