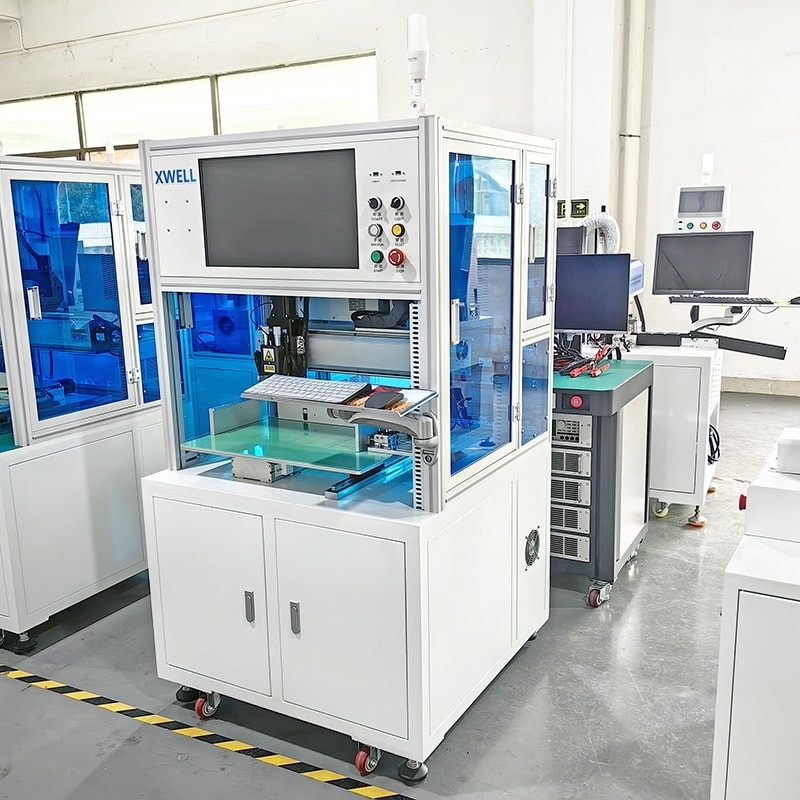

آلة لحام نقطة بطارية واحدة 18650/21700/32650 دون وظيفة دوران
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1PCS |
|---|---|
| الأسعار: | USD 6000-12000/pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| الصناعات المطبقة: | خطة التصنيع | الفيديو الخروج التفتيش: | تم توفيرها |
|---|---|---|---|
| انتقال المحور X: | 400 ملم | السفر المحور ص: | 400 ملم |
| تيار اللحام: | 5000 أمبير 8000 أمبير | نظام التشغيل: | ويندوز والبرامج |
| وضع الإرسال: | قضيب لولبي + سكة توجيه خطية دقيقة | أقصى معدل لحام البقعة: | 0.5S/point; 0.5 ثانية/نقطة؛ 1500-1800pcs/h 1500-1800 قطعة/ساعة |
| نطاق ضغط زنبرك رأس اللحام: | 1.0 - 5 كجم | الجهد: | 220 فولت و 380 فولت |
| إبراز: | 32650 آلة لحام بقعة بطارية,18650 آلة لحام البطاريات,18650 Battery Spot Welding Machine |
||
منتوج وصف
أوتوماتيكي واحد جانب بطارية ليثيوم أيون 18650/21700/32650 بطارية آلة لحام بقعة دون وظيفة الدوران
تطبيق آلة لحام نقطة جانبية واحدة
MD-ASW هي آلة لحام نقطة أوتوماتيكية قياسية ذات جانب واحدo وظيفة دوران رأس اللحام ، و BT-960XZ مع وظيفة دوران رأس اللحام. مناسبة لمجموعة متعددة السلسلة متعددة الموازية 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700.يمكن استخدامه في بطارية الأدوات الكهربائية، بطارية السيارة الدوارة، بطارية تخزين الطاقة، بطارية السكوتر للسيارات الكهربائية، الخ
آلة لحام نقطة جانبية واحدةالخصائص
جزء التحكم الكهربائي لجهاز اللحام الموقع يتبنى تصميمًا وحدويًا ، مع تكامل كبير ، وتنوع جيد وصيانة سهلة.انه يؤدي بشكل رئيسي آلية السفر يتم التحكم بها بواسطة محرك الخدمة، والتي لديها دقة عالية وموثوقية جيدة؛ الدائرة الكهربائية للمعدات تعتمد المعايير المحلية والأجنبية.يدعم استيراد بيانات Autocad، والتي تحسن بشكل كبير كفاءة لحام النقطة وتضمن توحيد وموثوقية إنتاج محطة لحام النقطة في خط تجميع Pack.
آلة لحام نقطة جانبية واحدةالمزايا
1. إدخال فولتاج الحمل، والتحكم في فولتاج في وضع ردود الفعل، وتحقيق لحام عالية الجودة.
2. الطاقة على وضع الحرارة المسبقة والحرارة الرئيسية: التسخين المسبق قبل اللحام لضمان جودة اللحام المستقرة.
3الحفاظ على استمرارية كثافة الطاقة، وقتا لحام قصيرة، وتقليل تشوه وتغيّر لون المعدن الأساسي.ونمط الخروج المستمر)
4من السهل التبديل من التيار المنخفض إلى التيار العالي ، مناسب لحام الدقة.
5يمكن تعيين الحدود العليا والسفلية للتيار لتحكم في ما إذا كانت جودة اللحام جيدة أم لا ، وهو مناسب لمنصة أتمتة اللحام.
6. سيرتفع تيار اللحام مع الطاقة في الوقت المناسب لضمان تأثير اللحام.
7نظام التحكم المستقر
8جهاز تنظيم التكوين العالي
9- إجراءات عمل عالية الدقة
10أداء المنتجات عالية التكلفة
مواصفات المنتج
|
مسار محور X
|
400 ملم (يمكن تخصيصها)
|
نظام تشغيل
|
النوافذ والبرمجيات |
|
ضربة المحور Y
|
400 ملم (يمكن تخصيصها)
|
طريقة النقل
|
عصا المسمار + قاطرة توجيه خطية دقيقة
|
|
أقصى معدل لحام موضعي
|
0.5S / نقطة 1500-1800pcs / ساعة
|
وضع القيادة
|
محرك الخدمة الهجين
|
|
السرعة القصوى لدفع المحرك
|
1000ملم/ثانية
|
سمك لحام النيكل
|
0.1mm-0.3mm
|
|
خلية محملة أقصى حد (18650)
|
حوالي 500 قطعة (20 * 25)
|
البعد
|
900L*900W*1750H
|
|
عدد مجموعات الملفات المحفوظة
|
99 مجموعة
|
دقة الموقع
|
± 0.02 ملم
|
|
الوزن
|
200 كجم
|
الوزن الأفقي للمحامل
|
15kg (OEM)
|
قائمة الأجزاء الرئيسية
| الاسم | كمية |
| وحدة محور إكس | مجموعة واحدة |
| وحدة المحور Y | مجموعة واحدة |
| محمل لحام | 1 قطعة |
| رأس لحام | مجموعة واحدة |
| آلية التثبيت | مجموعة واحدة |
| طلاء لحام | 1 مجموعة |
| الحاسوب | 1 قطعة |
| جهاز تحكم الحركة | 1 قطعة |
| محرك الخدمة | مجموعتان |
| العنصر الهوائي | مجموعة واحدة |
| قطع معدنية | 1 دفعة |
| نظام التحكم | مجموعة واحدة |
| إطار الآلة | مجموعة واحدة |
| نظام الإنذار | مجموعة واحدة |
تشغيل آلة لحام نقطة جانبية واحدة
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3اضغط على زر البدء، MD-ASW تلقائيا إكمال جميع إجراءات اللحام.
4. صوت MD-ASW لتوجيه المشغل إلى استبدال الأجهزة الجديدة (حزمة البطارية) "
