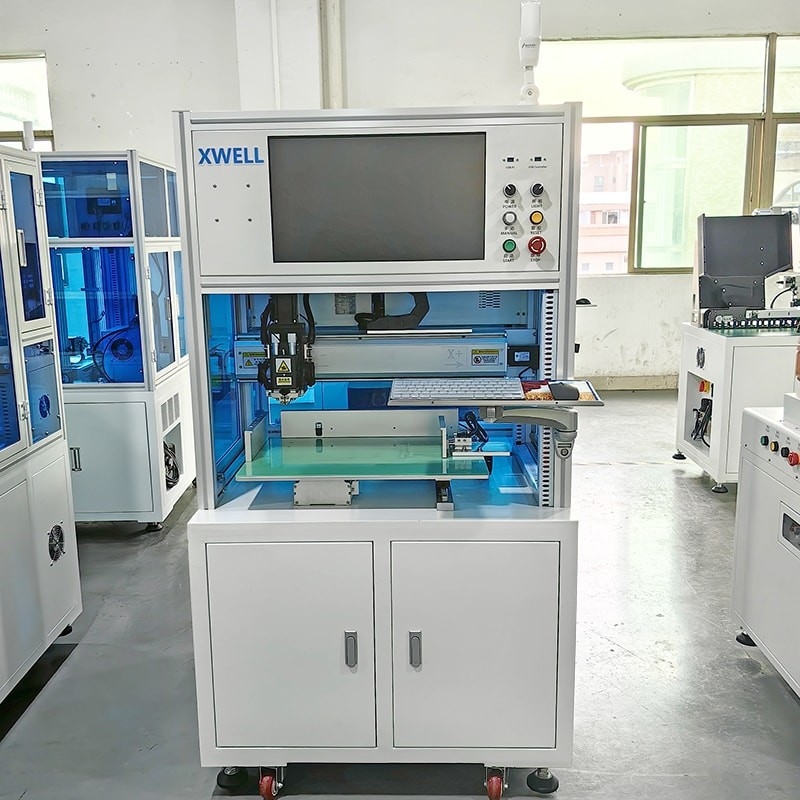

آلة لحام نقطة واحدة ذاتية الجانب لقطعة بطارية أسطوانية / بطارية الدراجة الكهربائية / بطارية المركبات الكهربائية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1PCS |
|---|---|
| الأسعار: | USD 6000-12000/pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| المكونات الأساسية: | المحرك | ضربة اللحام: | يمكن تخصيص |
|---|---|---|---|
| انتقال المحور X: | 400 ملم | السفر المحور ص: | 400 ملم |
| تيار اللحام: | 5000 أمبير 8000 أمبير | نظام التشغيل: | ويندوز والبرامج |
| وضع الإرسال: | قضيب لولبي + سكة توجيه خطية دقيقة | أقصى معدل لحام البقعة: | 0.5S/point; 0.5 ثانية/نقطة؛ 1500-1800pcs/h 1500-1800 قطعة/ساعة |
| نطاق ضغط زنبرك رأس اللحام: | 1.0 - 5 كجم | الجهد: | 220 فولت و 380 فولت |
| إبراز: | آلة لحام بطارية أسطوانية |
||
منتوج وصف
آلة لحام نقطة واحدة ذاتية الجانب لقطعة بطارية أسطوانية / بطارية الدراجة الكهربائية / بطارية المركبات الكهربائية
تطبيق آلة لحام نقطة جانبية واحدة
الكهروضوئية، بطارية الطاقة، بطارية الليثيوم NiMH والبطاريات الأخرى متصلة بشريط سبيكة النيكل، شريط مركب النيكل الألومنيوم، الأسلاك وشريط التوجيه،أجزاء كهربائية منزلية وشريط توجيه، ملحقات الأجهزة ، منتجات النحاس والفضة ، الاتصال الطرفي من الفولاذ المقاوم للصدأ ، لحام أقدام المصابيح ، الأجزاء الإلكترونية ، جميع أنواع لحام المعادن عالية والمنخفضة التوصيل ، إلخ.جميع لدينا E Bikes تجمع البطارية يقدر كثيرا في مجموعة متنوعة من الأسواق المختلفة في جميع أنحاء العالم.
آلة لحام نقطة جانبية واحدةالخصائص
هذه الآلة تستخدم ل 18650,2665032650 بطارية أسطوانة مجموعة لحام نقطة تلقائي.
1دعم نقطة انقطاع بدء، دعم بدء التشغيل التلقائي وتحويل وضع بدء يدوي.
2.لديها وظيفة تحميل موقع كاذب وخارج نقطة تحميل إنذار.
3البرمجة بسيطة، ويدعم أي برنامج نقطة وبرمجة صف. 999 مجموعة يمكن حفظها في ملفات البرمجة.
4-تذكير توقعات استبدال إبرة اللحام
5نظام مراقبة تيار اللحام الخاص، مراقبة في الوقت الحقيقي من تيار اللحام.
آلة لحام نقطة جانبية واحدةالمزايا
1.يمكن تخصيص ضربة لحام
2مناسبة لمختلف أنواع بطارية
3لحام عالية السرعة
4شاشة تعمل باللمس 7 بوصات، تشغيل أكثر ملاءمة، عرض أكثر وضوحا
مواصفات المنتج
|
مسار محور X
|
400 ملم (يمكن تخصيصها)
|
نظام تشغيل
|
النوافذ والبرمجيات |
|
ضربة المحور Y
|
400 ملم (يمكن تخصيصها)
|
طريقة النقل
|
عصا المسمار + قاطرة توجيه خطية دقيقة
|
|
أقصى معدل لحام موضعي
|
0.5S / نقطة 1500-1800pcs / ساعة
|
وضع القيادة
|
محرك الخدمة الهجين
|
|
السرعة القصوى لدفع المحرك
|
1000ملم/ثانية
|
سمك لحام النيكل
|
0.1mm-0.3mm
|
|
خلية محملة أقصى حد (18650)
|
حوالي 500 قطعة (20 * 25)
|
البعد
|
900L*900W*1750H
|
|
عدد مجموعات الملفات المحفوظة
|
99 مجموعة
|
دقة الموقع
|
± 0.02 ملم
|
|
الوزن
|
200 كجم
|
الوزن الأفقي للمحامل
|
15kg (OEM)
|
قائمة الأجزاء الرئيسية
| الاسم | كمية |
| وحدة محور إكس | مجموعة واحدة |
| وحدة المحور Y | مجموعة واحدة |
| محمل لحام | 1 قطعة |
| رأس لحام | مجموعة واحدة |
| آلية التثبيت | مجموعة واحدة |
| طلاء لحام | 1 مجموعة |
| الحاسوب | 1 قطعة |
| جهاز تحكم الحركة | 1 قطعة |
| محرك الخدمة | مجموعتان |
| العنصر الهوائي | مجموعة واحدة |
| قطع معدنية | 1 دفعة |
| نظام التحكم | مجموعة واحدة |
| إطار الآلة | مجموعة واحدة |
| نظام الإنذار | مجموعة واحدة |
تشغيل آلة لحام نقطة جانبية واحدة
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3اضغط على زر البدء، MD-ASW تلقائيا إكمال جميع إجراءات اللحام.
4. صوت MD-ASW لتوجيه المشغل إلى استبدال الأجهزة الجديدة (حزمة البطارية) "
