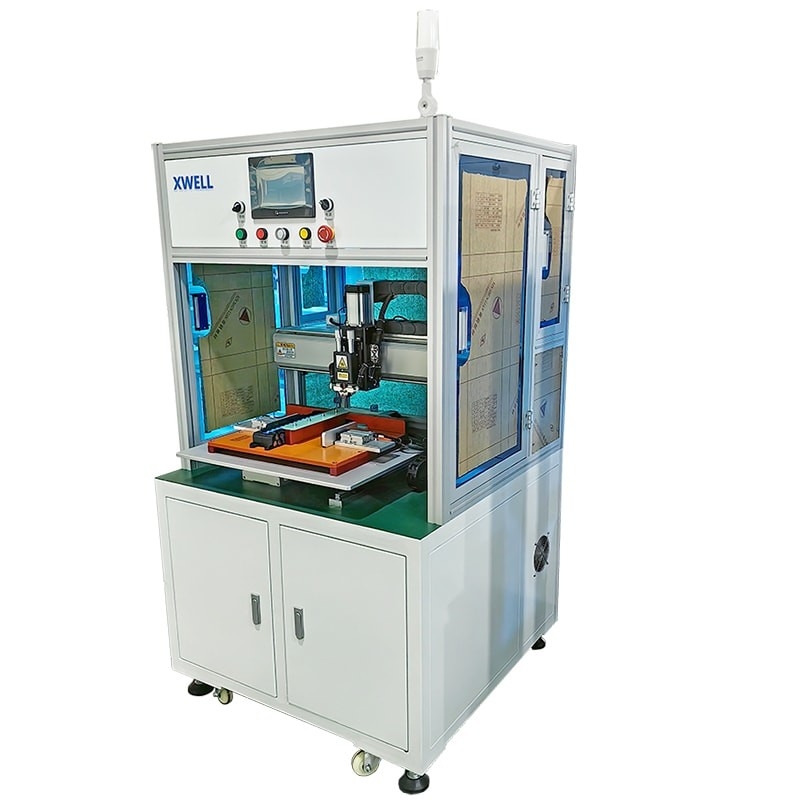

بطارية حاوية مكشوفة أوتوماتيكي ليتو أيون بطارية مكشوفة حاوية آلة حاوية جانب واحد للخلية 18650
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1PCS |
|---|---|
| الأسعار: | USD 6000-12000/pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| مكان المنشأ: | غوانغدونغ، الصين | نقاط البيع الرئيسية: | لحام جانب واحد،أوتوماتيكي،سرعة لحام سريعة |
|---|---|---|---|
| انتقال المحور X: | 400 ملم | السفر المحور ص: | 400 ملم |
| تيار اللحام: | 5000 أمبير 8000 أمبير | نظام التشغيل: | ويندوز والبرامج |
| وضع الإرسال: | قضيب لولبي + سكة توجيه خطية دقيقة | أقصى معدل لحام البقعة: | 0.5S/point; 0.5 ثانية/نقطة؛ 1500-1800pcs/h 1500-1800 قطعة/ساعة |
| نطاق ضغط زنبرك رأس اللحام: | 1.0 - 5 كجم | الجهد: | 220 فولت و 380 فولت |
| إبراز: | 18650 حاوية نقطة حزمة البطارية الخلية,حاوية نقطة بطارية تلقائية,Automatic Battery Pack Spot Welder |
||
منتوج وصف
بطارية حاوية مكشوفة أوتوماتيكي ليتو أيون بطارية مكشوفة حاوية آلة حاوية جانب واحد للخلية 18650
تطبيق آلة لحام نقطة جانبية واحدة
واحد الجانب الآلي بطارية حزمة نقطة لحام آلة هي منصة عامة من تكنولوجيا المعالجة التلقائية على أساس الكمبيوتر المجهري، مناسبة بطارية حزمة لحام نقطة والتجميع في المصنع.
آلة لحام نقطة جانبية واحدةالمزايا
جزء التحكم الكهربائي لجهاز اللحام الموقع يتبنى تصميمًا وحدويًا ، مع تكامل كبير ، وتنوع جيد وصيانة سهلة.انه يؤدي بشكل رئيسي آلية السفر يتم التحكم بها بواسطة محرك الخدمة، والتي لديها دقة عالية وموثوقية جيدة؛ الدائرة الكهربائية للمعدات تعتمد المعايير المحلية والأجنبية.يدعم استيراد بيانات Autocad، والتي تحسن بشكل كبير كفاءة لحام النقطة وتضمن توحيد وموثوقية إنتاج محطة لحام النقطة في خط تجميع Pack.
مواصفات المنتج
|
مسار محور X
|
400 ملم (يمكن تخصيصها)
|
نظام تشغيل
|
النوافذ والبرمجيات |
|
ضربة المحور Y
|
400 ملم (يمكن تخصيصها)
|
طريقة النقل
|
عصا المسمار + قاطرة توجيه خطية دقيقة
|
|
أقصى معدل لحام موضعي
|
0.5S / نقطة 1500-1800pcs / ساعة
|
وضع القيادة
|
محرك الخدمة الهجين
|
|
السرعة القصوى لدفع المحرك
|
1000ملم/ثانية
|
سمك لحام النيكل
|
0.1mm-0.3mm
|
|
خلية محملة أقصى حد (18650)
|
حوالي 500 قطعة (20 * 25)
|
البعد
|
900L*900W*1750H
|
|
عدد مجموعات الملفات المحفوظة
|
99 مجموعة
|
دقة الموقع
|
± 0.02 ملم
|
|
الوزن
|
200 كجم
|
الوزن الأفقي للمحامل
|
15kg (OEM)
|
قائمة الأجزاء الرئيسية
| الاسم | كمية |
| وحدة محور إكس | مجموعة واحدة |
| وحدة المحور Y | مجموعة واحدة |
| محمل لحام | 1 قطعة |
| رأس لحام | مجموعة واحدة |
| آلية التثبيت | مجموعة واحدة |
| طلاء لحام | 1 مجموعة |
| الحاسوب | 1 قطعة |
| جهاز تحكم الحركة | 1 قطعة |
| محرك الخدمة | مجموعتان |
| العنصر الهوائي | مجموعة واحدة |
| قطع معدنية | 1 دفعة |
| نظام التحكم | مجموعة واحدة |
| إطار الآلة | مجموعة واحدة |
| نظام الإنذار | مجموعة واحدة |
تشغيل آلة لحام نقطة جانبية واحدة
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3اضغط على زر البدء، MD-ASW تلقائيا إكمال جميع إجراءات اللحام.
4. صوت MD-ASW لتوجيه المشغل إلى استبدال الأجهزة الجديدة (حزمة البطارية) "
