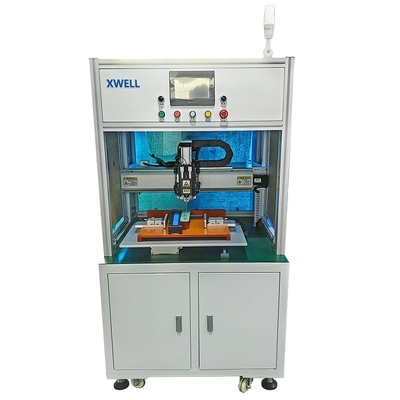

آلة لحام نقطة ذات جانب واحد لبطارية الليثيوم
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1PCS |
|---|---|
| الأسعار: | USD 6000-12000/pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نقاط البيع الرئيسية: | سهل تنفيذه | X السفر: | 400 ملم |
|---|---|---|---|
| Y السفر: | 400 ملم | مصدر الطاقة: | 5000A أو 8000A |
| السمة: | عملية سهلة | نظام التشغيل: | ويندوز والبرامج |
| وضع الإرسال: | قضيب لولبي + سكة توجيه خطية دقيقة | أقصى معدل لحام البقعة: | 0.5S/point; 0.5 ثانية/نقطة؛ 1500-1800pcs/h 1500-1800 قطعة/ساعة |
| نطاق ضغط زنبرك رأس اللحام: | 1.0 - 5 كجم | الجهد: | 220 فولت و 380 فولت |
| إبراز: | آلة لحام بقعة بطارية الليثيوم,آلة لحام نقطة ذات جانب واحد,آلة لحام بطارية الليثيوم,Single Sided Spot Welding Machine,Lithium Battery Welding Machine |
||
منتوج وصف

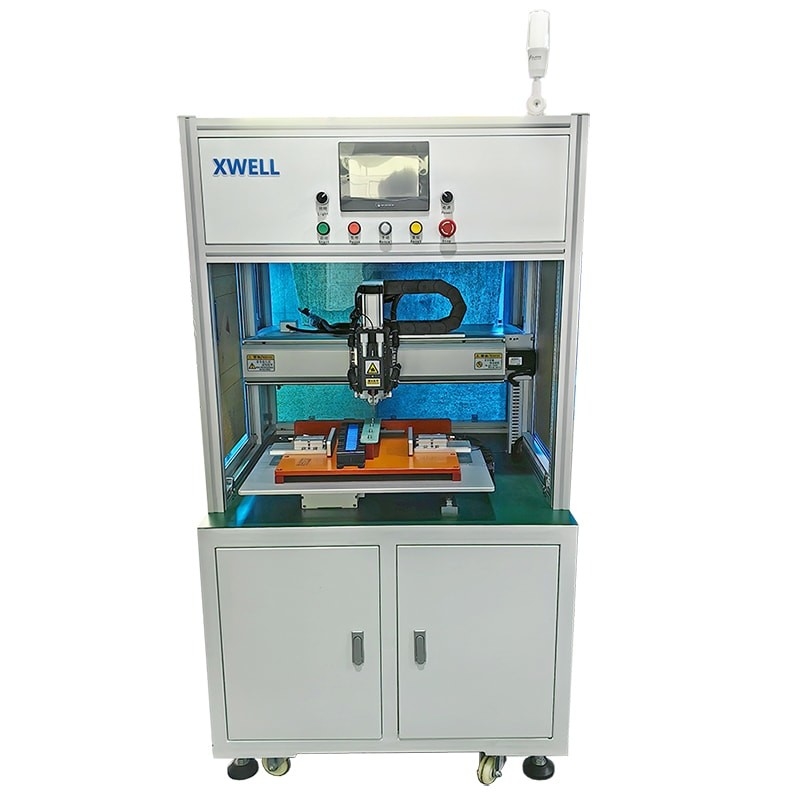

آلة لحام نقطة ذات جانب واحد لبطارية الليثيوم
آلة لحام نقطة جانبية واحدة
MD-ASWيستخدم ل 18650, 26650, 32650 بطارية أسطوانة حزمة لحام نقطة تلقائي، فإنه يمكن لحام الجانبين معا مع كفاءة عالية.
آلة لحام نقطة جانبية واحدةالخصائص
هذه الآلة تستخدم ل18650.2665032650 بطارية أسطوانة حاذية نقطة تلقائية.
1دعم نقطة انقطاع بدء، دعم بدء التشغيل التلقائي وتحويل وضع بدء يدوي.
2.لديها وظيفة تحميل موقع كاذب وخارج نقطة تحميل إنذار.
3البرمجة بسيطة، ويدعم أي برنامج نقطة وبرمجة صف. 999 مجموعة يمكن حفظها في ملفات البرمجة.
4-تذكير توقعات استبدال إبرة اللحام
5نظام مراقبة تيار اللحام الخاص، مراقبة في الوقت الحقيقي من تيار اللحام.
آلة لحام نقطة جانبية واحدةالمزايا
1. يمكن تخصيص ضربة اللحام ؛
2مناسبة لمختلف أنواع بطارية
3لحام عالية السرعة
4جهاز كمبيوتر مع برنامج ويندوز، عملية أكثر ملاءمة، عرض أكثر وضوحا؛
5رأس اللحام له وظيفة تبريد الهواء أو تبريد الماء، والتي يمكن أن تقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام الموقع على جودة اللحام.
6. يمكن تخزين ما يصل إلى 999 مجموعة من الملفات ، الملف بسيط للدعوة ، لا يتطلب عملية تغيير خط معقدة ؛
7وظيفة معايرة مفتاح واحد للتحول الكلي لمفاصل اللحام، والتي يمكن معايرتها للتحول النقطي الناجم عن تغيير
الدبوس أو أسباب أخرى
8آلة لحام بقعة كهربائية أو هوائية اختيارية.
مواصفات المنتج
|
مسار محور X
|
400 ملم (يمكن تخصيصها)
|
نظام تشغيل
|
النوافذ والبرمجيات |
|
ضربة المحور Y
|
400 ملم (يمكن تخصيصها)
|
طريقة النقل
|
عصا المسمار + قاطرة توجيه خطية دقيقة
|
|
أقصى معدل لحام موضعي
|
0.5S / نقطة 1500-1800pcs / ساعة
|
وضع القيادة
|
محرك الخدمة الهجين
|
|
السرعة القصوى لدفع المحرك
|
1000ملم/ثانية
|
سمك لحام النيكل
|
0.1mm-0.3mm
|
|
خلية محملة أقصى حد (18650)
|
حوالي 500 قطعة (20 * 25)
|
البعد
|
900L*900W*1750H
|
|
عدد مجموعات الملفات المحفوظة
|
99 مجموعة
|
دقة الموقع
|
± 0.02 ملم
|
|
الوزن
|
200 كجم
|
الوزن الأفقي للمحامل
|
15kg (OEM)
|
قائمة الأجزاء الرئيسية
| الاسم | كمية |
| وحدة محور إكس | مجموعة واحدة |
| وحدة المحور Y | مجموعة واحدة |
| محمل لحام | 1 قطعة |
| رأس لحام | مجموعة واحدة |
| آلية التثبيت | مجموعة واحدة |
| طلاء لحام | 1 مجموعة |
| الحاسوب | 1 قطعة |
| جهاز تحكم الحركة | 1 قطعة |
| محرك الخدمة | مجموعتان |
| العنصر الهوائي | مجموعة واحدة |
| قطع معدنية | 1 دفعة |
| نظام التحكم | مجموعة واحدة |
| إطار الآلة | مجموعة واحدة |
| نظام الإنذار | مجموعة واحدة |
تشغيل آلة لحام نقطة جانبية واحدة
1تعيين معايير اللحام على الشاشة اللمسية. (المنتج نفسه يحتاج إلى تعيين مرة واحدة فقط)
2ضع الجهاز مع بطارية الحزمة على وضعية التشغيل السريع.
3اضغط على زر البدء، MD-ASW تلقائيا إكمال جميع إجراءات اللحام.
4. صوت MD-ASW لتوجيه المشغل إلى استبدال الأجهزة الجديدة (حزمة البطارية) "
