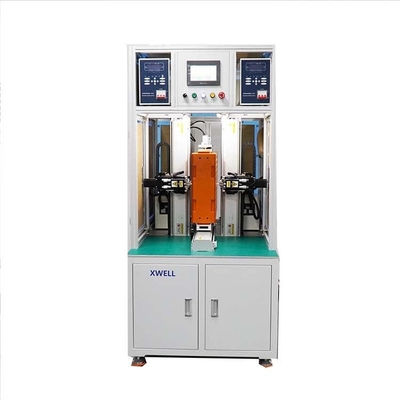

380 فولت محرك لحام ذو نقطة آلية 14500 21700 26670 32700 بطارية الليثيوم آلة لحام ذو نقطة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1PCS |
|---|---|
| الأسعار: | USD 6000 - 9000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| الضمان: | سنة واحدة | استخدام: | لحام حزمة البطارية |
|---|---|---|---|
| الصناعات المطبقة: | مصنع التصنيع والطاقة والتعدين | حجم العبوة: | اتجاه X: 26 ؛ اتجاه Y: 26 |
| تيار اللحام: | 5000 أمبير 8000 أمبير | الجهد: | 220 فولت / 380 فولت (تيار متردد) |
| القوة: | 4000 واط | ||
| إبراز: | 32700 حاوية مكشوفة بالبطارية الليثيومية,21700 حاوية مكشوفة بالبطارية الليثيومية,14500 آلة لحام بقعة بطارية الليثيوم,21700 Lithium Battery Auto Spot Welder,14500 Lithium Battery Spot Welding Machine |
||
منتوج وصف
18650 21700 حزمة الخلايا الأسطوانية ذات الجانب المزدوج حزمة البطارية التلقائية آلة لحام نقطة
الوصف:
آلة لحام نقطة آلية عالية الدقة مزدوجة الجانب هي معدات متخصصة في صناعة الكهرباء لحام بطاريات كبيرة الحجم 18650 أو 26650 مع لوحات النيكل ، ومقص ،وقطع الاتصال الأخرى للكهرباء الإيجابية والسلبيةيتم استخدامه لعمليات لحام نقطة لمجموعات البطاريات مثل المركبات الكهربائية ومصادر الطاقة المحمولة والأدوات الكهربائية.اعتماد ذراع الروبوتات الخدمية عالية الدقة لتحقيق لحام بقعة عالي السرعة، تحديد المواقع الدقيقة، أعلى جودة لحام بقعة، توفير المشغلين، وخفض تكاليف العمالة إلى حد كبير.واللحام الموقع التلقائي يمكن القيام به مع إعدادات بسيطةوفقًا للحالة الفعلية، يمكن لشخص واحد إدارة العديد من الآلات في وقت واحد.
الخصائص:
5جهاز المغناطيس الكهربائي ، كاشف بطارية ، جهاز ضغط الأسطوانة ، ونظام التحكم في الخدمة ، الخيتم تركيبها لضمان وضع مجموعة البطارية في الموقف الصحيح وزيادة دقة اللحام.
6يتم تثبيت شاك سريع قابل للدوران 90 درجة لتحريك بطارية مع وجهة غير متسقة لحام بقعة المقبضات التشغيلية ، خرائط CAD ، حسابات مجموعة متعددة ،منفذ إدخال السائق المحمول، التحكم الجزئي في المنطقة ، الشاشة القابلة للتبديل Z-محور تحركات إلى الأمام والخلف ، نقطة الانقطاع
7. وظيفة كاملة ، مناسبة لإنتاج الحركات الجماعية.
8يتم تشغيل عمود الضغط بواسطة محرك وعصا مسدس ، مما يجعل استبدال المنتجات أكثر ملاءمة والعمل أكثر سهولة.
آلة لحام البطارياتالمواصفات
| رقم الطراز | MD-ASW |
| السفر على محور Y | 500 ملم (يمكن تخصيصها) |
| السفر على محور X | 350 ملم (يمكن تخصيصها) |
| سرعة لحام نقطة قصوى | 0.35 ثانية/نقطة (1 ساعة: حوالي 2800 وحدة18650 خلية) |
| سرعة المحرك | 1000ملم/ثانية |
| القلب الكهربائي ذو الحمل القصوى | اتجاه X: 26؛ اتجاه Y: 26 |
| سعة تخزين مجموعات الملفات | 99 مجموعة |
| نظام تشغيل | نظام مضمن واجهة الإنسان والآلة |
| طريقة النقل | المسمار الدقيق من تايوان مع القيادة |
| وضع القيادة | محرك سيرفو بخطوة |
| تكرار دقة تحديد الموقع | ± 0.02 ملم |
| الأبعاد | طول: 900mm، غرب: 900mm، H: 1750mm |
| القوة | 4000 واط |
| وزن الجهاز | 200 كجم |
| الحد الأقصى لوزن المحامل في محور Y | 35 كجم |
| مصدر طاقة الدخول | مزدوج المراحل AC 220V/50Hz AC380V ثلاثي المراحل |
| مصدر الهواء | 0.4-0.6 Mpa |

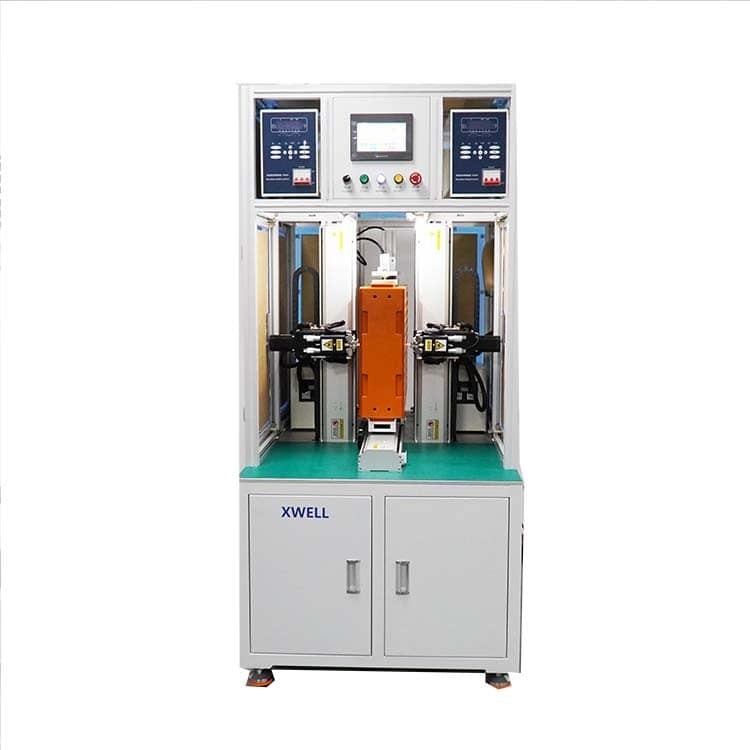

تفاصيل آلة لحام نقطة جانبية مزدوجة
