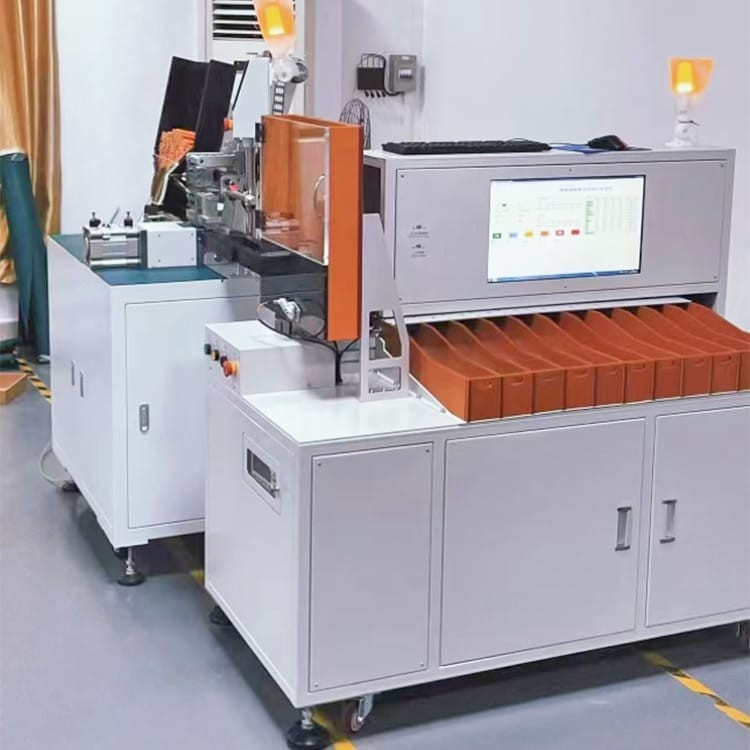

Highland Barley Paper Battery Cell Sticking Machine آلة فرز بطارية أحد عشر درجة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-BSM-BS11 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 6500/pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| عدد الشائكة: | 2-4 | رقم الفرز: | 5-21 |
|---|---|---|---|
| سرعة الالتصاق: | 4000 قطعة / ساعة ، وسادة واحدة 4 قطعة | سرعة الفرز: | 3800 قطعة / ساعة |
| ضغط جوي: | 0.4-0.8 ميجا باسكال | نمط الشحن: | ضع البطاريات التي يمكن التخلص منها في 500 قطعة |
| الحجم (الطول × العرض × الارتفاع): | 1000x700x1630 ملم | مادة حصيرة السطح: | ورق الشعير أو PVC |
| إبراز: | آلة لصق خلية بطارية ورق الشعير,آلة لصق خلايا البطارية 0.8Mpa,آلة فرز بطارية من الدرجة 11 |
||
منتوج وصف
تقوم تلقائيًا بلصق ورق الشعير المرتفع وتوصيل آلة الفرز ذات الدرجة الحادية عشرة
بطارية الشائكة وآلة الفرزسمات
1. هذا الجهاز هو نوع من الأجهزة الأوتوماتيكية للكشف عن البطاريات الأسطوانية وفرزها بواسطة PLC بعد لصق ورق الشعير المرتفعات لأول مرة.
2. الجهاز يستخدم حاسوب PLC وكشف وفرز PLC ، والذي يمكن أن يكمل حوالي 4000 خلية إلكتروليتية أسطوانية في الساعة.
3. آلة مزدوجة متكاملة ، ودرجة عالية من الأتمتة ، وتقليل الروابط الوسيطة ، وتوفير القوى العاملة.
4. العملية بسيطة وسهلة التعلم ، بدون موظفين محترفين.
5. شاشة لمس LCD عالية الدقة ، واجهة تفاعل بين الإنسان والآلة عملية أكثر ملاءمة.
6. Mitsubishi PLC + مستورد وحدة التحكم المؤازرة Panasonic + 4 تصميم مسبار ، أداء مستقر ، عمر خدمة ممتد إلى حد كبير.
7. تصميم هيكل ميكانيكي بسيط وسخي ، أداء نظام مستقر.هذا هو أداء تكلفة مرتفع نسبيًا في السوق في الوقت الحالي.
8. المعدات مصنوعة من صفيحة معدنية مدلفنة على البارد وسميكة عالية الجودة وإطار من الألومنيوم.
9. المعدات مُجهزة بعجلات عالمية متحركة ، مما يجعل من السهل نقلها وحملها.
البطارية الشائكة والهيكل الميكانيكي لآلة الفرز
1) المعدات لديها تصميم هيكل مدمج ومظهر جميل واحتلال مساحة صغيرة.
2) التغذية اليدوية للصندوق الكامل للمعدات.
3) المعدات مصنوعة من صفائح معدنية مدلفنة على البارد وسميكة عالية الجودة وإطار من الألومنيوم.
4) المعدات مُجهزة بعجلات عالمية متحركة ، مما يجعل من السهل تحريكها وتحريكها.
مواصفات آلة الالتصاق
| مصدر غاز الإدخال | 0.5-0.8 ميجا باسكال |
| أسلوب الوظيفة | محرك السائر بالهواء المضغوط |
|
مساهمة الجهد
|
AC220V |
| matrials ملصقا | ورق الشعير أو PVC |
| حجم matrials الملصق | ورق الشعير ماكسيم 350 مم ؛ انتقل القطر الداخلي 72-75 مم |
| خلية بطارية قابلة للتكيف | بطارية 18650 |
| قوة | الطاقة الكهربائية أو الهوائية |
| أداة التحكم | 7.5 قدم شاشة اتصال ، آلة برمجة PLC وخطوة محرك |
| أقطاب كهربائية للجسم مسافه: بعد |
100 مم (قابل للتعديل) |
| الإنتاجية | 4000 قطعة / ساعةسينغال 4 قطع |
| الابعاد الخارجية | 1.2 م * 0.9 م * 1.7 م |
| قوة |
<3 كيلو واط
|
| كفاءة الملصق | > 80 م |
| وزن | 200 كجم |
| مادة إطار الملصق | ألواح الصلب المدرفلة على البارد السميكة عالية الجودة ، مادة الألومنيوم |
| درجة الحرارة الداخلية | -30 -50 ℃ |
| الرطوبة الداخلية |
فوق 55٪
|
مواصفات آلة الفرز
| قوة | 1.6KW ، إدخال 220 فولت تيار متردد ، 50 هرتز (حسب الطلب) |
| دقة V | 0.00001 فولت |
| أنا الدقة | 0.01 م Ω |
| قناة | حسنًا 10 NG 1 |
| اختبار الأشعة تحت الحمراء | HK3561 |
| جهاز التحكم | برنامج كمبيوتر ، مبرمج PLC ثلاثي المحاور |
| نجاعة | 4000 قطعة / ساعة |
| ضمان | 12 شهر |
العملية التكنولوجية لآلة الالتصاق والفرز:
ملء صندوق البطارية بالكامل ← دوران المحرك ← تدفع الأسطوانة البطارية للخارج ← بطارية نقل الحزام ← إطلاق البطارية ← دخول البطارية إلى الحزام الناقل ← إطلاق أسطوانة الإيقاف ← قيادة فريق بطارية الأسطوانة اللولبية ← البطارية ممتلئة بأربعة مسامير ملولبة للتحول البطارية ← تحت ضغط الأسطوانة ← نقل البطارية إلى موضع ورق الشعير في المرتفعات ← الوضع الثانوي للأسطوانة إلى البطارية ← لصق ورق الشعير على محرك السائر ← استعادة النفايات ← البطارية المنتهية لتفريغ المزلق ← تدفع الأسطوانة البطارية إلى حزام الفرز ← بدء تشغيل البطارية ← اختبار البطارية ← بعد امتلاء البطارية ، يمسك المناول بالبطارية ← فرز البطارية ← التعبئة اليدوية
