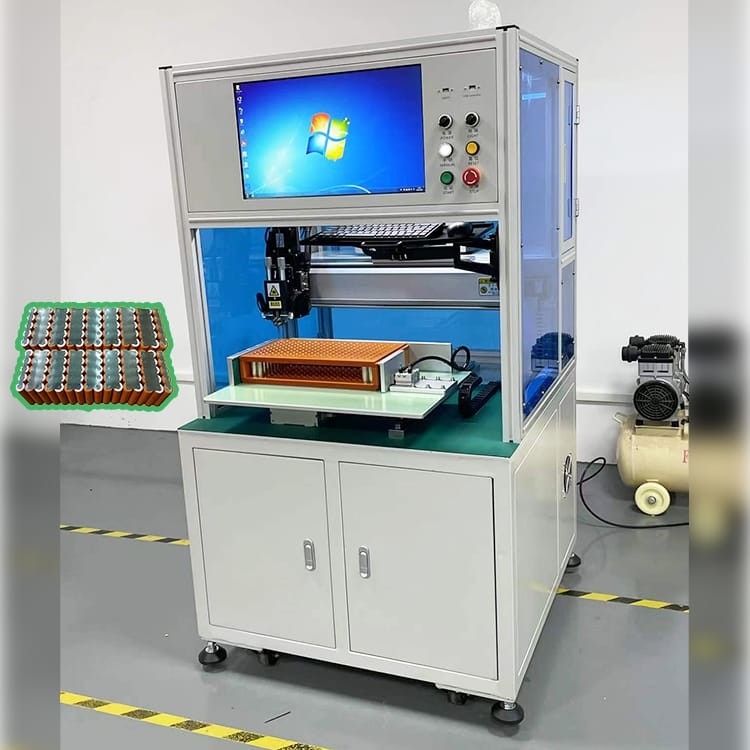

جانب واحد التلقائي آلة لحام البقعة حزمة البطارية لخلية أسطوانية 18650 21700
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 6000-12000/pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع البطارية: | 18650 ، 26650 ، 21700 ، 32650 ... | نطاق اللحام X: | 400 مم |
|---|---|---|---|
| نطاق اللحام Y: | 400 مم | ماكس اللحام الحالي: | 5000 أمبير 8000 أمبير |
| نظام التشغيل: | Windows والبرامج | وضع الإرسال: | قضيب لولبي + قضيب توجيه خطي دقيق |
| أقصى معدل لحام البقعة: | 0.5S/point; 0.5S / نقطة 1500-1800pcs/h 1500-1800 قطعة / ساعة | نطاق ضغط الربيع رأس اللحام: | 1.0 - 5 كجم |
| الجهد االكهربى: | 220 فولت و 380 فولت | قوة: | 4000 واط |
| إبراز: | آلة لحام البقعة الأوتوماتيكية لحزمة البطارية,آلة لحام البقعة لحزمة البطارية 21700,آلة لحام حزمة البطارية 4000 واط |
||
منتوج وصف
آلة لحام البقعة الأوتوماتيكية أحادية الجانب لحزمة البطارية لـ 18650 21700 خلية أسطوانية
تطبيق آلة لحام البقعة أحادية الجانب
ينطبق على حزمة بطارية السيارة الكهربائية ، وحزمة بطارية مصباح الشارع ، ووحدة بطارية السيارة ، وحزمة بطارية السيارة المتوازنة ، وحزمة بطارية السكوتر ، ومصدر الطاقة المحمول ، ووحدة حزمة البطارية ، وحزمة بطارية أداة الطاقة ، وحزمة بطارية الكمبيوتر المحمول ، ومنتجات إلكترونية متنوعة ومجموعات بطاريات أخرى !
آلة لحام البقعة أحادية الجانبسمات
1. دعم بدء تشغيل نقطة الانهيار ، وبدء التشغيل التلقائي وتحويل وضع بدء التشغيل اليدوي.
2. برمجة بسيطة ، ودعم برمجة أي نقطة وبرمجة مصفوفة ، وتحقيق تخطي اللحام النقطي ، والتبديل السريع بين وضعي النقطة المفردة والنقطة المزدوجة ، وتحسين مسار اللحام النقطي ، وتحسين الكفاءة ، وحفظ 99 مجموعة من ملفات البرمجة على القرص المحلي ، واستيراد الرسومات من خلال واجهة USB.
3. يمكن تقسيمها إلى مشغل فائق ، صيانة ، إداري ، إلخ.
4. تم اعتماد مزود طاقة اللحام العاكس DC ، والذي يتميز بأداء مستقر وسرعة لحام سريعة وطريقة عمل تيار مستمر ، وذلك لإزالة العوامل غير المستقرة لتيار اللحام لفترة طويلة.
5. لديها نظام مراقبة تيار اللحام الخاص بها ، والذي يمكنه مراقبة تيار اللحام في الوقت الحقيقي.
6. مزود طاقة اللحام النقطي لديه وظيفة إنذار اللحام الخاطئ ، والذي يمكنه الاتصال مباشرة بجهاز التحكم في الحركة ، وتسجيل موضع اللحام الخاطئ ، والتنبؤ باستبدال إبرة اللحام وتذكيرها.
7. كفاءة اللحام حوالي 4 أضعاف كفاءة العمل ، مع ثبات عالي ، توفير العمالة ، توفير الوقت والتكلفة.
آلة لحام البقعة أحادية الجانبمزايا
1. قم بتحريض جهد الحمل ، وتحكم في الجهد في وضع التغذية المرتدة ، وتحقيق لحام عالي الجودة.
2. قم بتشغيل وضع التسخين المسبق والحرارة الرئيسية: قم بالتسخين المسبق قبل اللحام لضمان جودة اللحام المستقرة.
3. الحفاظ على استمرارية كثافة الطاقة ، ووقت اللحام القصير ، وتقليل التشوه وتغير لون المعدن الأساسي.(يتم التحكم في وقت اللحام بالميكروثانية ، وطريقة الإخراج المستمر)
4. سهل التغيير من التيار المنخفض إلى التيار العالي ، ومناسب للحام الدقيق.
5. يمكن ضبط الحدود العلوية والسفلية للتيار لتحديد ما إذا كانت جودة اللحام جيدة أم لا ، وهي مناسبة لمنصة التشغيل الآلي للحام.
6. سيرتفع تيار اللحام مع الطاقة في الوقت المحدد لضمان تأثير اللحام.
7. نظام تحكم مستقر
8. جهاز تنظيم التكوين العالي
9. إجراءات العمل عالية الدقة
10. أداء التكلفة العالية للمنتجات
مواصفات المنتج
|
شوط المحور السيني
|
400 مم (قابل للتخصيص)
|
نظام التشغيل
|
Windows والبرامج |
|
شوط المحور ص
|
400 مم (قابل للتخصيص)
|
وضع الإرسال
|
قضيب لولبي + قضيب توجيه خطي دقيق
|
|
أقصى معدل لحام البقعة
|
0.5S / نقطة1500-1800 قطعة / ساعة
|
وضع القيادة
|
محرك سيرفو هجين
|
|
السرعة القصوى لمحرك الأقراص
|
1000 مم / ثانية
|
سمك اللحام بالنيكل
|
0.1 مم - 0.3 مم
|
|
أقصى خلية محملة (18650)
|
حوالي 500 قطعة (20 * 25)
|
البعد
|
900 لتر * 900 واط * 1750 هـ
|
|
عدد مجموعات الملفات المحفوظة
|
99 مجموعة
|
دقة تحديد الموقع
|
± 0.02 مم
|
|
وزن
|
200 كجم
|
الوزن المحمل الأفقي
|
15 كجم (OEM)
|
قائمة الأجزاء الرئيسية
| اسم | الكمية |
| وحدة المحور X | 1 مجموعة |
| وحدة المحور ص | 1 مجموعة |
| مضيف اللحام | 1 جهاز كمبيوتر شخصى |
| رأس اللحام | 1 مجموعة |
| آلية لقط | 1 مجموعة |
| قالب اللحام | 1 مجموعة |
| الحاسوب | 1 جهاز كمبيوتر شخصى |
| تحكم الحركة | 1 جهاز كمبيوتر شخصى |
| أجهزة السيارات | 2 مجموعات |
| عنصر هوائي | 1 مجموعة |
| قطع غيار الآلات | 1 دفعة |
| نظام التحكم | 1 مجموعة |
| إطار الآلة | 1 مجموعة |
| نظام إنذار | 1 مجموعة |
تشغيل آلة لحام البقعة من جانب واحد
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البداية ، MD-ASW يكمل تلقائيًا جميع أعمال اللحام.
4. صوت MD-ASW للحث على استبدال المشغل للتركيبات الجديدة (حزمة البطارية). "
