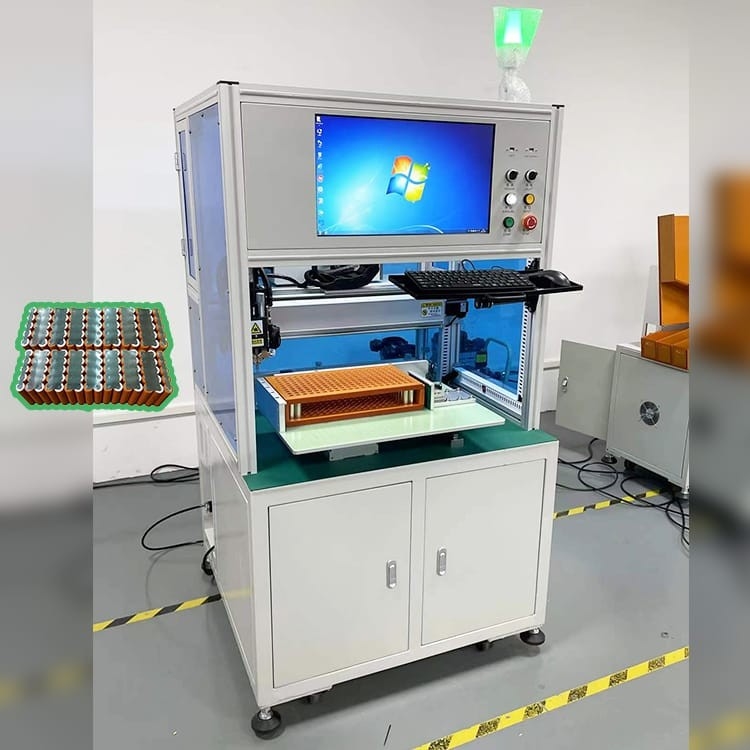

آلة لحام البقعة أحادية الجانب للبطارية الأسطوانية للمركبات الإلكترونية حزمة بطارية الدراجة الإلكترونية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 6000-12000/pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع البطارية: | 18650 ، 21700 ... | X السفر: | 400 مم |
|---|---|---|---|
| Y السفر: | 400 مم | مصدر الطاقة: | 5000A أو 8000A |
| نظام التشغيل: | Windows والبرامج | وضع الإرسال: | قضيب لولبي + قضيب توجيه خطي دقيق |
| أقصى معدل لحام البقعة: | 0.5S/point; 0.5S / نقطة 1500-1800pcs/h 1500-1800 قطعة / ساعة | نطاق ضغط الربيع رأس اللحام: | 1.0 - 5 كجم |
| الجهد االكهربى: | 220 فولت و 380 فولت | قوة: | 4000 واط |
| إبراز: | البطاريات آلة لحام البقعة أحادية الجانب,18650 آلة لحام البقعة أحادية الجانب,آلة لحام البقعة ذات البطارية الأسطوانية |
||
منتوج وصف
آلة لحام البقعة أحادية الجانب للبطارية الأسطوانية للمركبات الإلكترونية / الدراجة الكهربائية / مجموعة بطارية السيارة EV
آلة لحام البقعة أحادية الجانب
آلة لحام البقعة أحادية الجانب MD-ASW مستخدمة في لحام حزمة البطاريات ، مثل 18650 ، 26650 ، 21700 ، 32650 ... حزمة البطارية.
آلة لحام البقعة أحادية الجانبسمات
تستخدم هذه الآلة في لحام البقعة الأوتوماتيكي للبطارية 18650،26650،32650.
1.دعم بدء نقطة الانهيار ، ودعم البدء التلقائي وتحويل وضع البدء اليدوي.
2.لها لحام نقطي كاذب ووظيفة إنذار اللحام خارج البقعة.
3. البرمجة بسيطة ، وهي تدعم برمجة أي نقطة وبرمجة مصفوفة.يمكن حفظ 999 مجموعة من ملفات البرمجة.
4. تذكير توقعات استبدال إبرة اللحام.
5.نظام مراقبة تيار اللحام الخاص ، مراقبة الوقت الحقيقي لتيار اللحام.
آلة لحام البقعة أحادية الجانبمزايا
1. يمكن تخصيص شوط اللحام.
2. مناسبة لأنواع مختلفة من حزمة البطارية.
3. لحام عالي السرعة.
4. كمبيوتر مع برنامج windows ، عملية أكثر ملاءمة ، عرض أوضح ؛
5. رأس اللحام لديه وظيفة تبريد الهواء أو تبريد الماء ، والتي يمكن أن تقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام على جودة اللحام.
6. يمكن تخزين ما يصل إلى 999 مجموعة من الملفات ، والملف سهل الاتصال به ، ولا يتطلب عملية تغيير خط معقدة ؛
7. وظيفة معايرة ذات مفتاح واحد للتحول الكلي لمفاصل اللحام ، والتي يمكن معايرتها للتحول الموضعي الناتج عن تغيير
دبوس لحام أو أسباب أخرى
8. آلة لحام البقعة الكهربائية أو الهوائية اختيارية.
مواصفات المنتج
|
شوط المحور السيني
|
400 مم (قابل للتخصيص)
|
نظام التشغيل
|
Windows والبرامج |
|
شوط المحور ص
|
400 مم (قابل للتخصيص)
|
وضع الإرسال
|
قضيب لولبي + قضيب توجيه خطي دقيق
|
|
أقصى معدل لحام البقعة
|
0.5S / نقطة1500-1800 قطعة / ساعة
|
وضع القيادة
|
محرك سيرفو هجين
|
|
السرعة القصوى لمحرك الأقراص
|
1000 مم / ثانية
|
سمك اللحام بالنيكل
|
0.1 مم - 0.3 مم
|
|
أقصى خلية محملة (18650)
|
حوالي 500 قطعة (20 * 25)
|
البعد
|
900 لتر * 900 واط * 1750 هـ
|
|
عدد مجموعات الملفات المحفوظة
|
99 مجموعة
|
دقة تحديد الموقع
|
± 0.02 مم
|
|
وزن
|
200 كجم
|
الوزن المحمل الأفقي
|
15 كجم (OEM)
|
قائمة الأجزاء الرئيسية
| اسم | الكمية |
| وحدة المحور X | 1 مجموعة |
| وحدة المحور ص | 1 مجموعة |
| مضيف اللحام | 1 جهاز كمبيوتر شخصى |
| رأس اللحام | 1 مجموعة |
| آلية لقط | 1 مجموعة |
| قالب اللحام | 1 مجموعة |
| الحاسوب | 1 جهاز كمبيوتر شخصى |
| تحكم الحركة | 1 جهاز كمبيوتر شخصى |
| أجهزة السيارات | 2 مجموعات |
| عنصر هوائي | 1 مجموعة |
| قطع غيار الآلات | 1 دفعة |
| نظام التحكم | 1 مجموعة |
| إطار الآلة | 1 مجموعة |
| نظام إنذار | 1 مجموعة |
تشغيل آلة لحام البقعة من جانب واحد
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البداية ، MD-ASW يكمل تلقائيًا جميع أعمال اللحام.
4. صوت MD-ASW للحث على استبدال المشغل للتركيبات الجديدة (حزمة البطارية). "
