11 آلة فرز خلية البطارية قناة البطارية الشائكة آلة ورق الشعير المرتفعات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | XW-BSM-BS11 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 11000 - 12000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| دعم الخلية: | 18650،26650،32650،21700 اختياري | ماكس قناة الشائكة: | 4 |
|---|---|---|---|
| قناة الفرز القصوى: | 21 | مصدر غاز العمل: | 0.5-0.8 ميجا باسكال |
| نجاعة: | 60-70 م | البعد: | 1500 لتر × 700 واط × 1600 ارتفاع ملم |
| أداة: | اختبار مقاومة الجهد الدقيق (HK3561) | معلمات فرز البطاريات: | جهد الدائرة المفتوحة ومقاومة التيار المتردد |
| فتح دقة جهد الدائرة: | ± 0.05٪ rdg دقة العرض: 0.1 مللي فولت | دقة مقاومة التيار المتردد: | ± 0.5٪ rdg دقة العرض: 0.01 مللي أوم |
| إبراز: | آلة فرز خلايا البطارية ذات 11 قناة,آلة فرز خلايا بطارية الكمبيوتر PLC,آلة ورق الشعير المرتفعات بالبطارية |
||
منتوج وصف

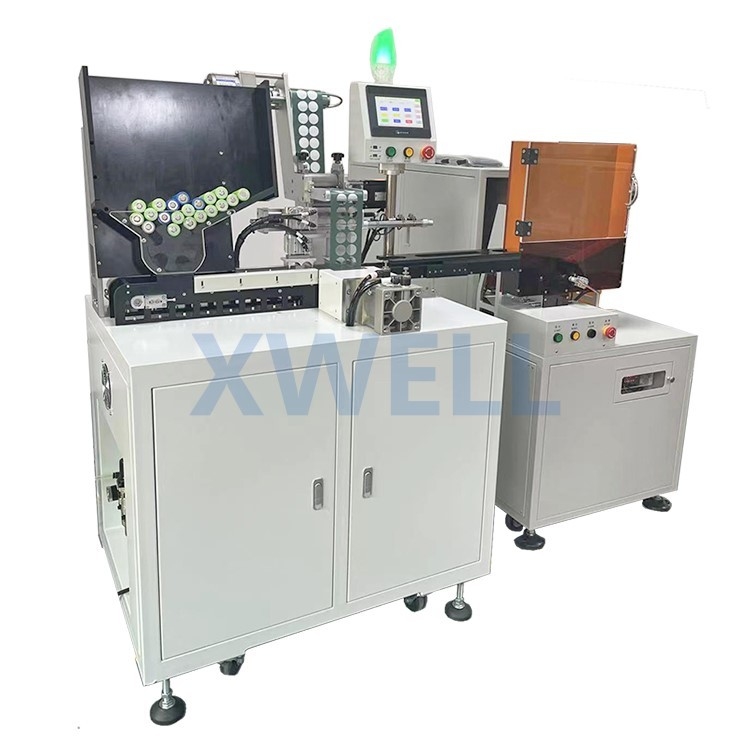

آلة لصق ورق الشعير المرتفعات الأوتوماتيكية متصلة ببطارية ليثيوم آلة فرز إحدى عشر قناة أوتوماتيكية
الشائكة وصف آلة الفرز
XW-BSM-BS11 بطارية أسطوانية (18650 ، 26650 ، 21700 ...) آلة ورق الشعير الملتصقة هي عبارة عن معدات أوتوماتيكية لاختبار وفرز البطاريات الأسطوانية بعد لصق ورق الشعير المرتفع أولاً.هذا الجهاز عبارة عن معدات أوتوماتيكية للاختبار والفرز بواسطة بطارية PLC ، قم أولاً بلصق ورق الشعير المرتفع.يكمل هذا الجهاز وظيفة الاختبار والفرز بواسطة كمبيوتر PLC و PLC ، ويكمل حوالي 4000 خلية أسطوانية منتهية في الساعة.تصميم الهيكل الميكانيكي بسيط وأنيق ، وأداء النظام مستقر.في السوق الحالية ، تعد واحدة من أكثر المعدات فعالية من حيث التكلفة لإلصاق ورق الشعير المرتفع وفرز البطارية الأسطوانية.
الشائكة وعملية عمل آلة التحبيب
ملء صندوق البطاريات بالكامل ← دوران المحرك ← تدفع الأسطوانة البطارية خارج الحزام لنقل البطارية ← يتم دفع البطارية للخارج ← تدخل البطارية حزام النقل - يتم تحرير أسطوانة السدادة ← يقود المسمار بطارية الأسطوانة إلى تشكيل مجموعة ← البطارية مليئة بأربعة قضبان لولبية لتحريك البطارية ← اضغط على الأسطوانة لأسفل ← انقل البطارية إلى الموضع الذي يتم فيه توصيل ورق الشعير المرتفع ← تعيد الأسطوانة وضع البطارية> يقوم محرك السائر بلصق ورق الشعير المرتفع ← إعادة تدوير النفايات ← تنتقل البطارية النهائية إلى مجرى التغذية ← تدفع الأسطوانة البطارية إلى حزام آلة الفرز (رمز الطباعة اختياري) ← إخراج البطارية ← اختبار البطارية -> يمسك المناول بالبطارية بعد امتلاء البطارية 5 ← 10 يتم فرز التروس وتعبئتها يدويًا.
آلة الالتصاق والفرزسمات
1. هذا الجهاز هو نوع من الأجهزة الأوتوماتيكية للكشف عن البطاريات الأسطوانية وفرزها بواسطة PLC بعد لصق ورق الشعير المرتفعات لأول مرة.
2. الجهاز يستخدم حاسوب PLC وكشف وفرز PLC ، والذي يمكن أن يكمل حوالي 4000 خلية إلكتروليتية أسطوانية في الساعة.
3. آلة مزدوجة متكاملة ، ودرجة عالية من الأتمتة ، وتقليل الروابط الوسيطة ، وتوفير القوى العاملة.
4. العملية بسيطة وسهلة التعلم ، بدون موظفين محترفين.
5. شاشة لمس LCD عالية الدقة ، واجهة تفاعل بين الإنسان والآلة عملية أكثر ملاءمة.
6. Mitsubishi PLC + مستورد وحدة التحكم المؤازرة Panasonic + 4 تصميم مسبار ، أداء مستقر ، عمر خدمة ممتد إلى حد كبير.
7. تصميم هيكل ميكانيكي بسيط وسخي ، أداء نظام مستقر.هذا هو أداء تكلفة مرتفع نسبيًا في السوق في الوقت الحالي.
8. المعدات مصنوعة من صفيحة معدنية مدلفنة على البارد وسميكة عالية الجودة وإطار من الألومنيوم.
9. المعدات مُجهزة بعجلات عالمية متحركة ، مما يجعل من السهل نقلها وحملها.
آلة الالتصاق والفرزتخصيص
| مصدر الكهرباء | 220VAC ± 10٪ / 50 هرتز |
| قوة | 1 كيلو واط |
| مصدر غاز العمل | 0.5-0.8 ميجا باسكال |
| بطارية التكيف | 18650،26650،32650،21700 إلخ |
| نجاعة | 60-70 م |
| البعد | 1500 لتر × 700 واط × 1600 ارتفاع ملم |
| أداة | اختبار مقاومة الجهد الدقيق (HK3561) |
| معلمات فرز البطاريات | جهد الدائرة المفتوحة ومقاومة التيار المتردد |
| دقة جهد الدائرة المفتوحة |
± 0.05٪ rdg دقة العرض: 0.1 ملي فولت |
| دقة مقاومة التيار المتردد |
± 0.5٪ rdg دقة العرض: 0.01 ملي أوم |
| قناة | 13 قناة |
| دليل خطي للسكك الحديدية | هيوين |
| PLC | تحكم الحركة |
| صمام الملف اللولبي | AirTAC |
| اسطوانة | AirTAC |
| ضوضاء | ≤ 65 ديسيبل |
| معدات نقل المحاصيل | ≥95٪ |
لماذا تحتاج آلة الشائكة؟
بالنسبة للخلايا الأسطوانية ، فإن الطرف الموجب والطرف السالب مغلقان للغاية ، ويواجهان خطر حدوث ماس كهربائي عند التجميع في عبوة بواسطة شريط نيكل.خاصة لتلك البطارية بدون حامل بلاستيك.
إذا قمنا بلصق ورقة عازلة على الطرف الموجب ، فسوف نتجنب خطر دارة الفرز.
لماذا تحتاج آلة الفرز؟
عندما تصل البطاريات إلى مصنع حزمة البطاريات ، قد تحتوي نفس مجموعة البطاريات على معلمات مختلفة (IR ، Voltage) ، خاصةً عندما تأتي البطاريات من بعض الموردين غير المجديين.عند تجميع البطارية في حزمة بطارية ، نأمل أن تحتوي بطارية نفس حزمة البطارية على نفس المعلمات (IR ، Voltage) قدر الإمكان ، بحيث يكون أداء حزمة البطارية أفضل وأكثر توازناً.
كيف تعمل آلة الفرز؟
تتكون آلة فرز البطارية من الهيكل الميكانيكي ، ونظام التغذية ، ونظام الاختبار ، ونظام التحكم ، وما إلى ذلك. أولاً ، ضع البطارية في الحاوية ، تقوم بكرة البطارية بتوجيه البطارية إلى موضع الاختبار ، ويتصل مسبار الاختبار بالقطبين الموجب والسالب للبطارية ، يقرأ المختبر المقاومة الداخلية والجهد الكهربائي للبطارية ، وينقل الكاشف نتائج الاختبار إلى وحدة التحكم ، ويضع جهاز التحكم البطاريات ذات المعلمات المختلفة في قنوات مختلفة وفقًا للإعدادات.
