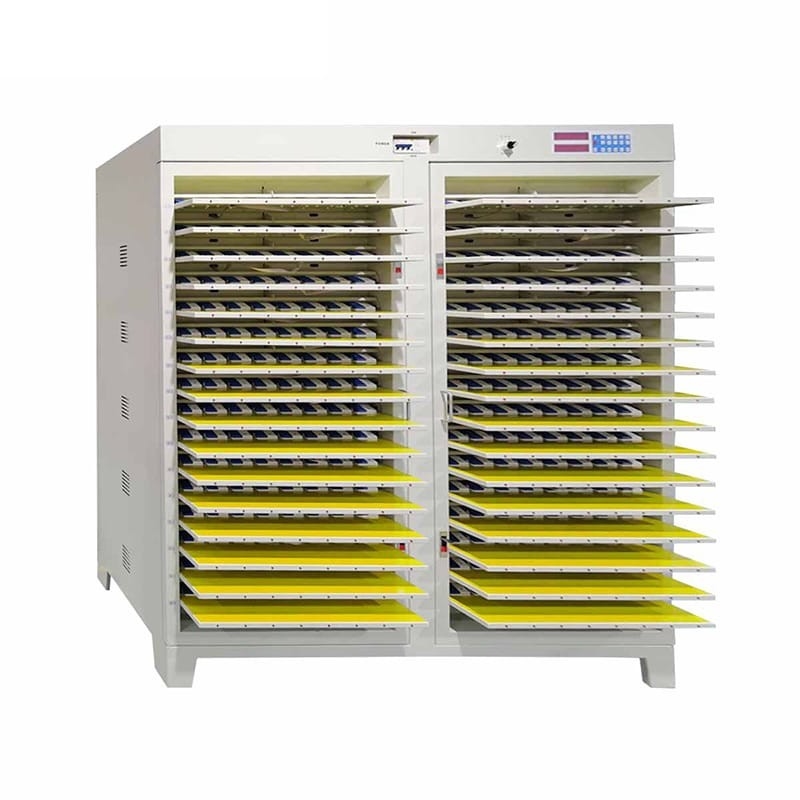

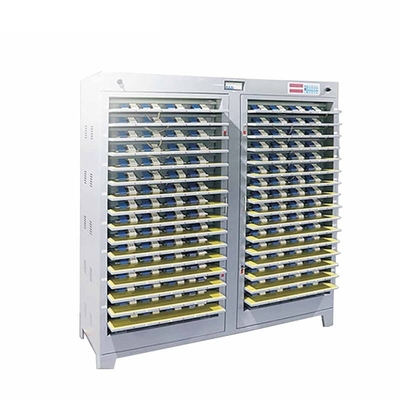

آلة تصنيف خلية بطارية ليثيوم أيون 512 قناة 4.5 فولت لبطارية 18650
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | S11-512-6A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 7900/pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| رقم القناة.: | 512 | طريقة التحكم في سير العمل: | تحكم كامل في المقصورة |
|---|---|---|---|
| نموذج الشحن: | جهد ثابت ، تيار مستمر | شرط قطع الشحن: | الجهد والتيار والوقت والقدرة |
| وضع التفريغ: | تيار مستمر | شرط قطع التفريغ: | الجهد والوقت والقدرة |
| دورة فحص أخذ العينات: | ≤10s | نطاق قياس الجهد: | الشحن: 0 ~ 4.5 فولت ، التفريغ: 4.5 ~ 2.5 فولت |
| نطاق جهد البطارية: | 3 ~ 4.5 فولت | دقة الجهد: | ± (0.05٪ RD + 0.1٪ FS) |
| إبراز: | آلة تصنيف خلية بطارية ليثيوم أيون,آلة تصنيف خلايا البطارية 4.5 فولت,اختبار تحميل 512 قناة 18650 |
||
منتوج وصف
512 قناة ليثيوم أيون 18650 بطارية تفريغ سعة فاحص محلل مدقق
وصف المنتج
TOB-512-2L يتكون الجهاز بشكل أساسي من واجهة اتصال وخزانة للكشف عن البطارية.تتكون خزانة اختبار البطارية من مشبك بطارية وجسم لوحة لوضع التثبيت ، ومصدر جهد ثابت للتيار المستمر ، ودائرة تحكم في التسجيل ، ودائرة أخذ عينات ، وحاسوب صغير ذو رقاقة واحدة ولوحة تحكم.
مواصفات المنتج
1. يمكن لكل جهاز القيام بشحن تيار ثابت ، وشحن جهد ثابت ، وتفريغ تيار مستمر لـ 512 قطعة من الخلية التي تقع ضمن نطاق الجهد.
2. مصدر طاقة جهد ثابت تيار مستمر ، تيار مستمر إلى تبديل جهد ثابت بدون تأثير ، مناسب بشكل خاص لمتطلبات شحن بطارية أيون الليثيوم
3. يعتمد الجهاز على كمبيوتر AVR أحادي الشريحة كمركز تحكم ، ويتعاون مع دائرة أخذ العينات الطرفية ، والتي يمكن التحكم فيها عن طريق الكمبيوتر العلوي.عند الاتصال بالكمبيوتر ، يمكن حفظ منحنى الشحن والتفريغ الكامل لجميع القنوات ، أو يمكن فصله عن الكمبيوتر العلوي وتشغيله بواسطة لوحة التحكم.شحن الجهد المستمر للتيار المستمر ، اختبار التفريغ للتيار المستمر ، الفرز حسب الوقت ، إلخ.
4. كل بطارية لها مصدر تيار مستمر مستقل ومصدر جهد ثابت ، وحلقة التشكيل الذاتي لا تؤثر على بعضها البعض.
5. يتم تثبيت LED على كل من تركيبات البطارية كشاشة عرض حالة التشغيل ، وعند اكتمال التفريغ ، يمكن استخدامه للإشارة إلى فرز سعة البطارية.
6. الكشف في الوقت الحقيقي عن كل جهد للبطارية ، عند الشحن ، أول شحن تيار مستمر ، عندما يصل جهد البطارية إلى القيمة المحددة ، سينتقل بسلاسة إلى شحن الجهد الثابت ، عندما يكون الوقت المحدد أو حالة الإنهاء الحالية مستوفاة ، ينتهي الشحن .عندما يتم تفريغ التيار المستمر ، عندما يكون جهد البطارية أقل من القيمة المحددة ، ينتهي التفريغ ويضيء مؤشر البطارية المقابل.
7. مع وظيفة الحماية من خفض الطاقة ، يمكن أن يستمر سير العمل الأصلي في العمل بعد عودة الطاقة
8. يمكن للكمبيوتر العلوي ضبط 32 معلمة لخطوة العمل و 256 دورة.يمكن لكل كمبيوتر علوي توصيل 1 إلى 15 مجموعة من نظام الحواسيب الصغيرة أحادية الشريحة. (نقترح أقل من 10 مجموعات)
9- دعم ميزات البرنامج
1).استخدم واجهة التشغيل الرسومية لعرض البيانات مثل الجهد والتيار والوقت وسعة كل بطارية ، وعرض حالة العمل المقابلة والظروف غير الطبيعية بألوان مختلفة.
2) مؤشر سعة البطارية المجزأ التعسفي (حتى 100 جزء)
3) يمكن تسجيل نقاط البيانات وفقًا للظروف المتغيرة للجهد والتيار والوقت لتشكيل بيانات منحنى الشحن والتفريغ الكامل ، ويكون الفاصل الزمني لنقاط بيانات المنحنى ≤10 ثوانٍ.
4) وظيفة فرز البطارية في ظل ظروف مختلفة (السعة ، الوقت ، الفتح
جهد الدائرة ، منصة التفريغ ، إلخ.)
5) الحساب التلقائي لنسبة الشحن الحالية الثابتة ، وفقدان السعة ، وكفاءة التفريغ ، ومتوسط الجهد ، والجهد المتوسط ، إلخ.
6) إعداد إذن المشغل ، عملية هرمية
7) يمكن عرض منحنى الشحن والتفريغ ، مخطط الدورة
مواصفات المنتج
| رقم القناة | 512 |
| طريقة التحكم في سير العمل | تحكم كامل في المقصورة |
| نموذج الشحن | جهد ثابت ، تيار مستمر |
| شرط قطع الشحن | الجهد والتيار والوقت والقدرة |
| وضع التفريغ | تيار مستمر |
| شرط قطع التفريغ | الجهد والوقت والقدرة |
| دورة فحص أخذ العينات | ≤10s |
| نطاق قياس الجهد | 0 ~ 5V ، القرار 1mV |
| نطاق جهد البطارية | الشحن: 0 ~ 4.5 فولت ، التفريغ: 4.5 ~ 2.5 فولت |
| نطاق الجهد الثابت | 3 ~ 4.5 فولت |
| دقة الجهد | ± (0.05٪ RD + 0.1٪ FS) |
| النطاق الحالي | الشحن: 0.01-2A ، التفريغ: 0.01-2A ، القرار: 1mA |
| الدقة الحالية | ± (0.1٪ RD + 0.1٪ FS) |
| النطاق الزمني المحدد | أي إعداد في غضون 0 ~ 30000 دقيقة ، تكون وحدة الوقت دقيقة |
| دقة الوقت | ≤ ± 0.1٪ |
| نوع المشبك | طريقة التثبيت بأربعة أسلاك |
| المشبك ضبط النطاق | 10 مم - 90 مم |
| نوع بطارية الدعم | خلية اسطوانة |
| مصدر الجهد | 3 مراحل 4 سلك ، AC380V ± 5٪ ، 50 هرتز ، استهلاك الطاقة 15 كيلو وات |
| طريقة الاتصال | RS485 ، معدل الباود 57600 |
| حجم الآلة | 1440 مم (الطول) × 500 مم (العرض) × 1840 مم (الارتفاع |
| بيئة العمل | درجة الحرارة: 0-40 ℃ ، ودرجة الحرارة المرتبطة 85٪ |
| تيار تشغيل الحمل الكامل | خط المرحلة حتى 15A ، خط الصفر حتى 3A |
| بدء تشغيل الجهاز الحالي | لحظة إغلاق مفتاح الهواء حوالي 60A |
| شمال غرب | عن 300 كجم |
|
النظام الرئيسي |
الحد الأدنى من تكوين نظام الكمبيوتر: وحدة المعالجة المركزية أعلى من P4 ، والذاكرة أعلى من 2G ، ومساحة القرص الصلب فوق 200 جيجا ، وشاشة ملونة EGA / VGA ، وقرص مضغوط واحد ، وماوس واحد ، ونظام التشغيل Microsoft Windows XP وما فوق ، ومنفذ اتصال تسلسلي RS232 متاح ، وطابعة دعم Windows .نظام الكمبيوتر مستقل بذاته من قبل المستخدم ، ويتم تحديد عدد أنظمة الحواسيب الصغيرة وفقًا للاحتياجات الفعلية. |
توفر XWELL جميع أنواع آلة تصنيف البطاريات للخلايا الأسطوانية والخلايا المنشورية
