آلة فرز خلايا بطارية ليثيوم أيون 80PPM لتجميع الخلايا الأسطوانية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-BS11 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 3000 - 7900 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نموذج: | MD-BS11 | مزود الطاقة: | AC220V ± 10٪ 50 هرتز |
|---|---|---|---|
| الجهد االكهربى: | 900 واط | معلمات الفرز: | جهد الدائرة المفتوحة والمقاومة الداخلية للتيار المتردد |
| ضغط الهواء المضغوط: | 0.5 ~ 1.0 ميجا باسكال | سرعة الفرز: | ≥80 م |
| إنتاجية: | 5000 قطعة / ساعة | البعد: | 1320x880x1450 ملم |
| بطارية التكيف: | بطارية أسطوانية (18650،32650،18500،26650،14500،21700 إلخ.) | قناة الاستلام: | 11 قناة |
| إبراز: | آلة فرز خلايا البطارية 900 واط,آلة فرز خلايا البطارية 80PPM,خط تجميع حزمة بطارية ليثيوم أيون أسطواني |
||
منتوج وصف
معدات فرز آلة اختبار البطارية ذات 11 قناة عالية الكفاءة لتجميع الخلايا الأسطوانية
وصف المنتج
إن آلة لصق الورق المعزولة للبطارية والفرز هي نوع من معدات الاختبار والفرز المناسبة للبطارية الأسطوانية ليتم لصقها أولاً ، ثم فحص المقاومة الداخلية والجهد والمعلمات الأخرى.وهي مجهزة بمقاومة داخلية عالية الدقة ونظام اختبار أوتوماتيكي للجهد.وفقًا للمقاومة الداخلية المضبوطة على برنامج الكمبيوتر ، فإن الجهاز يرسل البطارية بدقة إلى الموضع المحدد وفقًا لقيمة الجهد ، ويمكن للنظام تزويده بفرز بطارية اختياري للقناة يمكنه تحقيق (5/9/11/13/22) ) فرز.كفاءة التصميم الشاملة لهذا
تبلغ المعدات حوالي 4500 نواة كهربائية في الساعة ، وتصميم الهيكل بسيط وسخي ، والأداء مستقر.
مواصفات المنتج
تصميم هيكل مدمج ، مظهر جميل واحتلال مساحة صغيرة ؛
التعبئة اليدوية وتحميل المعدات ؛
تعتمد المعدات على صفائح معدنية مدلفنة على البارد عالية الجودة وسميكة وإطار من الألومنيوم ؛
المعدات مُجهزة بعجلات عالمية متحركة ، مما يجعل من السهل تحريكها والتعامل معها.
|
نموذج
|
MD-BS11
|
|
مزود الطاقة
|
AC220V ± 10٪ 50 هرتز
|
|
الجهد االكهربى
|
900 واط
|
|
معلمات الفرز
|
جهد الدائرة المفتوحة والمقاومة الداخلية للتيار المتردد
|
|
ضغط الهواء المضغوط
|
0.5 ~ 1.0 ميجا باسكال
|
|
سرعة الفرز
|
≥80 م
|
|
إنتاجية
|
5000 قطعة / ساعة
|
|
البعد
|
1320x880x1450 ملم
|
|
بطارية التكيف
|
بطارية اسطوانية
(18650،32650،18500،26650،14500،21700 إلخ.) |
|
قناة الاستقبال
|
11 قناة
|
|
اختبار المقاومة الداخلية
|
HIOKI3561 أو HK3561
|
|
|
HIOKI3561:
دقة جهد الدائرة المفتوحة: ± 0.01٪ rdg ؛ دقة العرض: 0.1 مللي فولت ؛ دقة المعاوقة الداخلية: ± 0.1٪ rdg ؛ دقة العرض: 0.01 متر مكعب HK3560: دقة جهد الدائرة المفتوحة: ± 0.05٪ rdg ؛ دقة العرض: 0.1 مللي فولت ؛ دقة المعاوقة الداخلية: ± 0.3٪ rdg ؛ دقة العرض: 0.01 متر مكعب |
|
الوزن الكلي
|
280 كجم
|
|
عنصر التحكم
|
7.5 بوصة تعمل باللمس ، 3 محاور مبرمج PLC
|
|
جهاز الحركة
|
يتم استخدام محرك السائر ذو الحلقة المغلقة للتحويل ، وتحديد المواقع بدقة وحزام متزامن لنقل القلب لمنع
سطح القلب من التلف. |
|
تغذية
|
باستخدام وضع تغذية النطاط ، يمكن وضع 500 قطعة في وقت واحد.
|
|
مخزن البيانات
|
يمكن تخزين بيانات الاختبار على قرص U
|
|
وظيفة رمز المسح الضوئي
|
يمكن تخصيص
|
|
واجهة تلقائية عبر الإنترنت
|
يمكن تخصيصها لتوصيل مخرج آلة وسادة السطح الأوتوماتيكية في قادوس الآلة لتحقيق التلقائي
توصيل النوى الكهربائية وتوفير تكلفة العمالة. |
|
آخر
|
ماسح ضوئي قابل للتخصيص وقاعدة بيانات لرسو السفن
|
|
|
الفاحص الديناميكي الأساسي للتوزيع الاختياري ، والذي يعكس الجودة وأداء حمل الأحمال في النواة
|
|
|
آلة فراش السطح الأوتوماتيكية القابلة للتخصيص (يتم سكب النواة الكهربائية في مرتبة السطح الأوتوماتيكية
الجهاز ، مرتبة السطح الملصقة تتدفق تلقائيًا إلى آلة فرز وفرز وفرز قوة عاملة) |
|
|
الجمع التلقائي لكمية الإنتاج لإظهار كفاءة الإنتاج الحالية
|
|
اختبار
|
HIOKI3561 أو HK3561
|
|
حاسوب
|
كمبيوتر صناعي
|
|
PLC
|
FX3U-80MT / ES-A و SC-09
|
|
المؤازرة
|
سلسلة باناسونيك A5
|
|
مجسات
|
باناسونيك وأومرون ، اليابان
|
|
دليل
|
ShangYin ، تايوان
|
|
تحمل
|
NSK اليابان
|
|
اسطوانة
|
Adec
|
|
درجة الحرارة الداخلية
|
- 30 ~ 70 ℃
|
|
مصنع
|
لا تلوث ولا تداخل كهرومغناطيسي قوي
|
|
مصدر غاز الإدخال
|
0.4-0.8 ميجا باسكال
|
|
نمط الوظيفة:
|
محرك السائر بالهواء المضغوط
|
|
مساهمة الجهد:
|
AC220V
|
|
matrials الملصق:
|
ورق الشعير أو PVC
|
|
حجم matrials الملصق:
|
ورق الشعير ماكسيم 350 مم ؛ انتقل القطر الداخلي 72-75 مم
|
|
خلية بطارية قابلة للتكيف
|
18650 بطارية Plus-n-Minus
|
|
قوة:
|
الطاقة الكهربائية أو الهوائية
|
|
أداة التحكم:
|
7.5 قدم شاشة اتصال ، آلة برمجة PLC ومحرك متدرج
|
|
الأقطاب الكهربائية لمسافة الجسم:
|
100 مم (قابل للتعديل)
|
|
الإنتاجية:
|
4000 قطعة / ساعةسينغال 4 قطع
|
|
الابعاد الخارجية
|
1.3 م * 1 م * 1.3 م
|

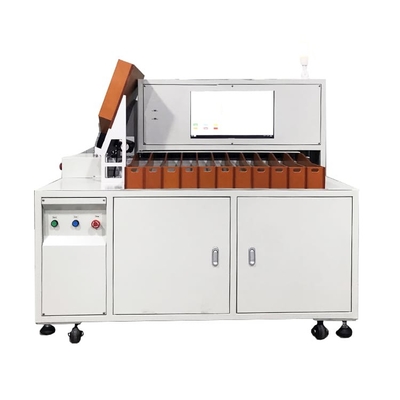

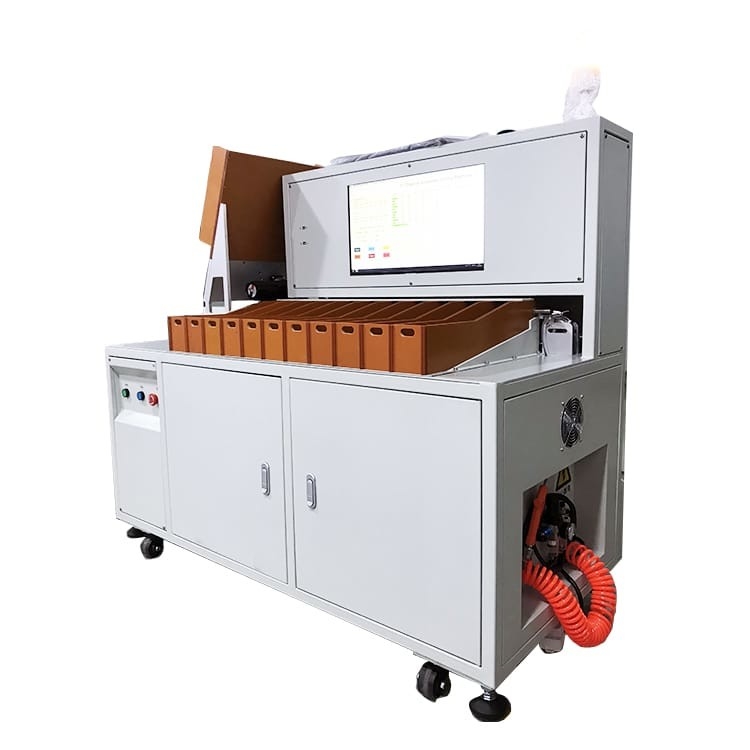

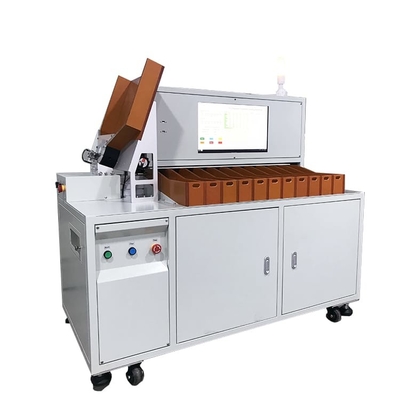

تفاصيل آلة فرز البطارية
