18650 21700 32650 آلة إنتاج حزمة البطارية 80PPM للدراجة الإلكترونية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | XW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD $5000 - $50000 / line |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 15-20 يومًا |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | سطر واحد في الشهر |
|
معلومات تفصيلية |
|||
| آلة الشائكة: | آلة الشائكة Aumatic | آلة الفرز: | آلة الفرز الأوتوماتيكي |
|---|---|---|---|
| فحص الجهاز: | آلة اختبار CCD | بقعة لحام: | آلة لحام البقعة الأوتوماتيكية |
| آلة الاختبار: | نظام اختبار أداء البطارية | آلة الشيخوخة: | خزانة شيخوخة البطارية |
| إبراز: | 18650 آلة إنتاج حزمة البطارية,آلة إنتاج حزمة البطارية 80PPM,آلة تصنيع بطارية الليثيوم 32650 |
||
منتوج وصف

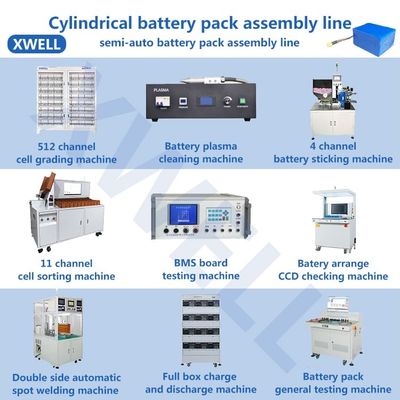

18650 21700 32650 26650 خط تجميع حزمة البطارية الأسطوانية للدراجة الإلكترونية وإعداد السيارة الكهربائية
مقدمة
تسمى عملية تجميع خلايا بطارية الليثيوم في مجموعة حزمة ، والتي يمكن أن تكون بطارية واحدة أو وحدة بطارية متوازية متسلسلة.
تتكون العبوة من حزمة بطارية ، وقضيب ناقل ، ووصلة ناعمة ، ولوحة حماية ، وحزمة خارجية ، وإخراج (بما في ذلك الموصل) ، وورق شعير المرتفعات ، وحامل خلية بلاستيكية ومواد مساعدة أخرى.
ميزات العبوة
1. تتطلب حزمة حزمة البطارية اتساقًا عاليًا للبطارية (السعة ، المقاومة الداخلية ، الجهد الكهربائي ، منحنى التفريغ ، العمر الافتراضي).
2. عمر دورة البطارية أقل من عمر البطارية المفردة.
3. استخدام في ظل ظروف محدودة (بما في ذلك الشحن ، والتفريغ الحالي ، ووضع الشحن ، ودرجة الحرارة ، وما إلى ذلك).
4. لقد تم تحسين جهد وسعة حزمة بطارية الليثيوم بشكل كبير بعد التشكيل ، لذلك يجب حمايتها ومراقبتها من أجل توازن الشحن ودرجة الحرارة والجهد والتيار الزائد.
5. يجب أن تفي حزمة البطارية بمتطلبات الجهد والسعة التي يتطلبها التصميم.
طريقة التعبئة والتغليف
1. تكوين سلسلة متوازية:
تتكون البطارية من بطارية واحدة من خلال توصيل سلسلة متوازية.
عندما تزداد السعة بالتوازي ، لا يتغير الجهد.
بعد توصيل السلسلة ، يتضاعف الجهد ولا تتغير السعة.
على سبيل المثال ، تتكون بطارية 3.6v / 10ah من بطارية واحدة N18650 / 2Ah حتى 5.
بالتوازي قبل السلسلة: نظرًا لاختلاف المقاومة الداخلية وتبديد الحرارة غير المتكافئ ، سيؤثر التوازي على دورة حياة البطارية.
ومع ذلك ، فإن فشل بطارية واحدة يخرج تلقائيًا ، بالإضافة إلى تقليل السعة ، والذي لا يؤثر على استخدام التكنولوجيا المتوازية والموازية صارم نسبيًا.
عندما تكون بطارية الوحدة على التوازي قصيرة الدائرة ، يكون تيار الدائرة المتوازية كبيرًا جدًا ، والذي يتم تجنبه عادةً بواسطة تقنية حماية الصمامات.
المتسلسلة قبل الموازي:
وفقًا لسعة البطارية بأكملها ، يتم إجراء توصيل السلسلة أولاً ، على سبيل المثال ، تبلغ سعة البطارية بأكملها 1/3 ، ثم يتم إجراء اتصال متوازي لتقليل احتمالية فشل البطارية ذات السعة الكبيرة.
2. متطلبات النواة الكهربائية:
حدد النواة الكهربائية المقابلة وفقًا لمتطلبات التصميم.
يجب أن يكون للبطاريات المتوازية والمتسلسلة من نفس النوع والطراز ، ويجب ألا يزيد الفرق في السعة والمقاومة الداخلية وقيمة الجهد عن 2٪.
بشكل عام ، فقدان قدرة البطارية هو 2٪ - 5٪ عندما يتم دمجها في سلسلة ومتوازية.
كلما زاد عدد البطاريات ، زاد فقدان السعة.
بغض النظر عن كونها بطارية معبأة بشكل ناعم أو بطارية أسطوانية ، يجب دمجها في سلاسل متعددة.إذا كان الاتساق ضعيفًا ، فستتأثر سعة البطارية.
تحدد البطارية الأقل سعة في المجموعة سعة مجموعة البطاريات بأكملها.
مطلوب أداء التفريغ عالية الحالية.
يبلغ تيار بدء المحرك ثلاثة أضعاف تيار العمل العادي ، ولا يمكن تحسين أداء طاقة المحرك إلا عند تفريغ التيار الكبير.
مطلوب تبديد حرارة جيد للبطارية.
عدد البطاريات كبير ، وليس من السهل تشتت ارتفاع درجة حرارة البطاريات داخل صندوق البطارية ، مما يؤدي إلى درجات حرارة غير متساوية وخصائص تفريغ مختلفة بين البطاريات ، مما يؤدي إلى تدهور أداء البطارية على المدى الطويل.مستوى عالي من تكنولوجيا الإنتاج.
يجب أن تكون البطارية قادرة على تحمل تأثير الاهتزازات الناتجة عن الطرق الوعرة.
لديها طلب كبير على تكنولوجيا الإنتاج ، وخاصة تكنولوجيا اللحام النقطي.
يجب إجراء الاختبار بعد اللحام لمنع حدوث خلل في اللحام وإزالة اللحام.
آحرون
1. آلة خط تجميع حزمة البطارية الأسطوانية مناسبة لجميع أنواع حزمة البطارية الأسطوانية التي تصنع وفقًا لمتطلبات العميل.
2. يمكن اختيار الآلة وفقًا لإنتاجية خلايا العميل.
3. اقتصادية وعالية الكفاءة.
تحديد
| آلة تجميع حزمة البطارية الأسطوانية | ||
| رقم الصنف. | اسم المنتج | وصف |
| 1 | اختبار المقاومة الداخلية |
1. اختبار الجهد V1: المدى: 0-4.999V 2. اختبار الجهد V2: المدى: 0-29.99 فولت 3. اختبار المقاومة R1: المدى: 0.1-200 متر مكعب 4. اختبار المقاومة R2: المدى: 1 - 2000 متر مكعب |
| 2 | 5-22 قناة فارز البطارية التلقائي |
1.Sorting السرعة: 80PPM 2. مناسبة لـ: جميع أنواع الخلايا الأسطوانية |
| 3 | آلة لصق ورق العزل |
1. الإنتاجية: 4000 قطعة / ساعة ؛4 قطع واحد 2. مناسبة: آلة واحدة لخلية أسطوانية نوع واحد |
| 4 | دليل لحام البقعة الهوائية AC |
1.سمك اللحام: 0.03-0.2 مم 2 أقصى انتاج للطاقة للمحول: 15 كيلو فولت أمبير |
| 5 | ماكينة لحام البقعة الهوائية اليدوية DC |
1. سمك اللحام: 0.03-0.25 مم 2. الحد الأقصى لتيار الدائرة القصيرة الإخراج: 5000A |
| 6 |
آلة لحام البقعة الأوتوماتيكية 5000A / 8000A أحادية الجانب
|
1. سرعة اللحام الموضعي: 0.35 ثانية / نقطة.2800 قطعة / ساعة 2. السفر بالمحور XY: 400 * 500mm (يمكن تخصيصها حسب الطلب) |
| 7 |
آلة لحام البقعة الأوتوماتيكية 5000A / 8000A مزدوجة الجوانب
|
1. سرعة اللحام الموضعي: 0.35 ثانية / بقعة ، 5500 قطعة / ساعة 2-محور السفر YZ: 400 * 500 مم (يمكن تخصيصها حسب الطلب) |
| 8 |
التلقائي 5000A / 8000A جانب واحد الروتاري لحام آلة لحام البقعة
|
1. مواد اللحام: ورقة النيكل النقي: 0.03-0.2 مم شريط فولاذي مطلي بالنيكل: 0.03-0.3 مم 2. الحد الأقصى لحام البقعة السرعة: 0.35 ثانية / نقطة ； 2800 قطعة / ساعة 3. الحد الأقصى لحجم السكتة الدماغية: X: 500 مم ، Y: 400 مم ، Z: 35 مم ، ص: 180 درجة يمكن تعديل المسافة بين منصة الأدوات وإبرة اللحام بمقدار 300 مم. |
| 9 |
التلقائي 5000A / 8000A مزدوجة الجانبين الروتاري لحام رأس آلة لحام البقعة
|
1.رأس اللحام الدوار: R: 180º يمكن تعديل المسافة بين منصة الأدوات وإبرة اللحام بمقدار 300 مم. 2. سفر اللحام: ص: 500 مم ؛Z ؛Z2: 350 مم (أو 400 مم)
|
| 10 |
خط التجميع الأوتوماتيكي مزدوج الجانب آلة لحام البقعة
|
مناسبة لإنتاج حزمة بطارية خط التجميع |
| 11 | آلة تغطية البطاريات البلاستيكية |
1. سرعة الإرسال: 0-15 م / دقيقة 2. سرعة التقليص: 0-300 درجة مئوية 3-الحاملة: 30 كجم |
| 12 | 30V 10A 20A بطارية حزمة الشيخوخة مجلس الوزراء |
1. نطاق اختبار الجهد: 4.5-30 فولت 2. نطاق الشحن: 50-10000mA 3-نطاق التفريغ: 50-20000mA 4-الدقة: ± (0.2٪ من القراءة + 0.2٪ من النطاق)
|
| 13 | 70V 5A 10A بطارية حزمة الشيخوخة مجلس الوزراء |
1. نطاق اختبار الجهد: 5-70 فولت 2. نطاق الشحن: 50-5000mA 3-نطاق التفريغ: 50-10000mA 4-الدقة: ± (0.2٪ من القراءة + 0.2٪ من النطاق)
|
| 14 | 100V 10A 20A بطارية حزمة الشيخوخة مجلس الوزراء |
1. نطاق اختبار الجهد: 10-100 فولت 2. نطاق الشحن: 50-10000mA 3-نطاق التفريغ: 50-20000mA 4-الدقة: ± (0.2٪ من القراءة + 0.2٪ من النطاق)
|
| 15 |
طابعة حقن تلقائية
|
1.سرعة الطباعة: 320m / min 2. مسافة الطباعة غير الاتصال: 2-15mm 3. الحد الأقصى لعدد نقاط الطباعة: 34 |
| 16 | بطارية اختبار شامل |
1. نطاق اختبار الجهد: 10-100 فولت 2. نطاق الشحن: 50-10000mA 3-نطاق التفريغ: 50-20000mA 4-الدقة: ± (0.2٪ من القراءة + 0.2٪ من النطاق) |
| 17 | اختبار BMS |
1. overdischarge حماية الجهد: 0.5-5 فولت 2-تيار حماية الشحن الزائد: 0-50A 3. over-التفريغ حماية الحالية: 0-120A |
| 18 | 256 قناة 5V 2A 3A 5A 6A بطارية تستر |
1.التيار: 0.05A-2A / 3A / 5A / 6A 2-الجهد: 0-5 فولت 3-القناة: 256 |
| 19 | 512 قناة 5V 2A 3A 5A 6A بطارية تستر |
1.التيار: 0.05A-2A / 3A / 5A / 6A 2-الجهد: 0-5 فولت 3-القناة: ٥١٢ |
| 20 | 256/512 قناة 5V 3A 5A 6A جهاز اختبار بطارية الليثيوم مع وظيفة تجديد الطاقة |
1.التيار: 0.05A-2A / 3A / 5A / 6A 2-الجهد: 0-5 فولت 3. القناة: 256/512 4. اختبار بطارية الليثيوم مع وظيفة تجديد الطاقة |
| 21 |
آلة التغليف بالانكماش الحراري PVC
|
1.سرعة الفيلم: 50 ~ 70 قطعة / دقيقة 2.دقة الفيلم: ± 0.1 مللي متر |
| معالجة | يكتب | اسم المنتج | رابط المنتج |
| فرز بطارية الليثيوم | كتيب | اختبار المقاومة الداخلية | |
| تلقائي |
5/6/9/11/10/13/22 فارز بطارية القناة
|
||
| الشائكة ورق الشعير | تلقائي |
آلة لصق الورق العازلة لبطارية الليثيوم الأسطوانية
|
|
| لحام البقعة | كتيب |
1. آلة لحام البقعة AC
2. آلة لحام البقعة DC
3. آلة لحام البقعة الدقيقة الدقيقة |
|
|
تلقائي (كهربائي / هوائي) |
آلة لحام البقعة من جانب واحد
آلة لحام البقعة ذات الرأس الدوارة أحادية الجانب
3. آلة لحام البقعة من الجانبين |
|
|
| غلاف حراري PVC | تلقائي | آلة الانكماش الحراري | |
| آلة تغليف الانكماش الحراري الأوتوماتيكية 18650 PVC للبطارية الأسطوانية |
|
||
| اختبار الخلية نصف النهائي | اختبار البطارية الشامل | ||
| شيخوخة | اختبار شحن وتفريغ البطارية |
|
