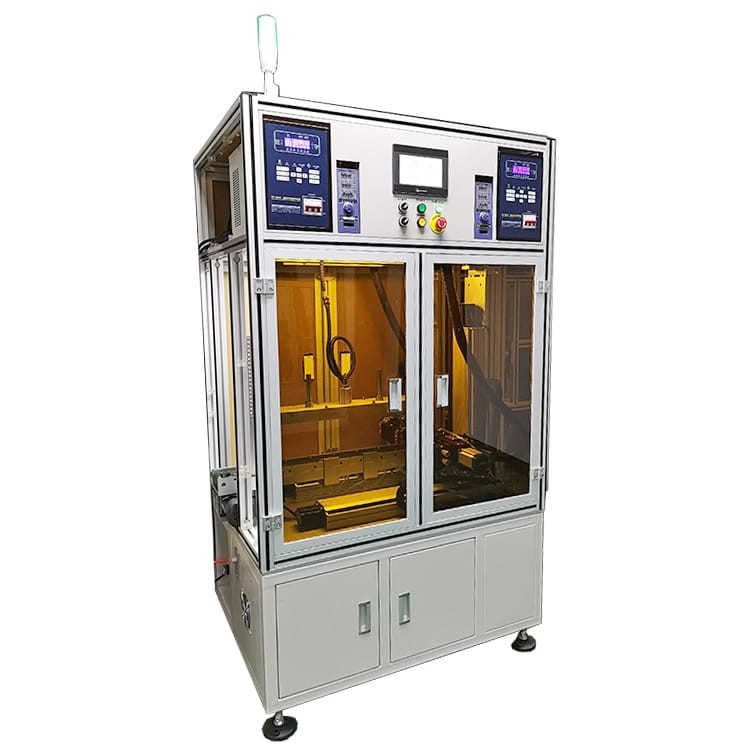

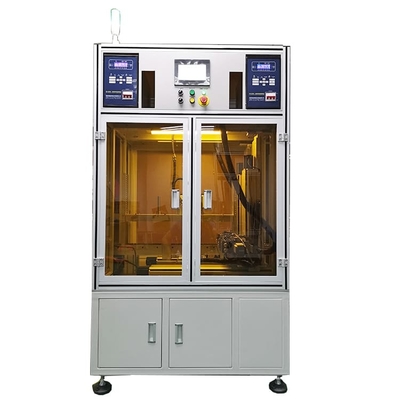

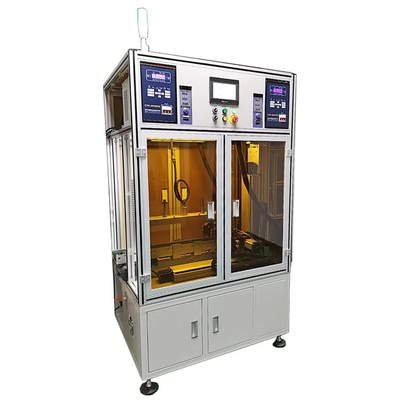

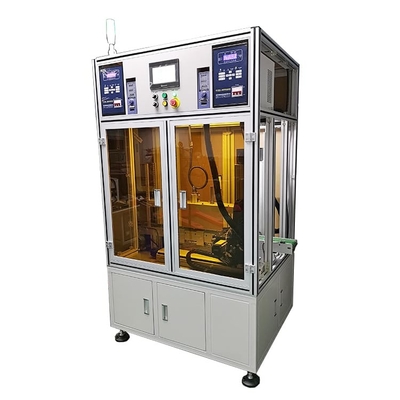

آلة لحام البقعة المزدوجة الرأس لبطاريات الليثيوم ضعف الجانب 50 هرتز

آلة لحام برأس مزدوج آلة لحام البقعة ببطارية ليثيوم

وصف المنتج

1.1 الطاقة: 8KW ، AC 380V ، 50HZ
1.2 ضغط الهواء0.4-0.6 ميجا باسكال
1.3 النطاق المطبق: مجموعة متسلسلة ومتوازية من بطارية الطاقة الأساسية 18650/26650 ، مزيج متعدد التوازي ومتعدد السلاسل ، بطارية أداة كهربائية ، بطارية سيارة متأرجحة ، حزمة بطارية تخزين ، حزمة بطارية 26650 ، حزمة بطارية 32650 ، بطارية دراجة كهربائية ، إلخ .
1.4 ماكس ستوك: مثال على قلب بطارية 18650 ، أقصى حد: Y - محور 35 قطعة أساسية * Z - محور 20 قطعة أساسية ، إذا كنت بحاجة إلى ضربة أكبر ، فيجب تخصيصها.
1.5 إبرة لحام مناسبة: قطر 4 - 4 * 6 إبرة لحام برأس مسطح مستوردة (لحام نقطة انتفاخ) ، قطر 1.5 * 80 مم (لحام نقطي)
1.6 عرض النيكل المناسب: تشكيل النيكل
1.7 يمكن تخصيص قالب لحام البقعة من الأمام والخلف (مناسب لخط الإنتاج التلقائي باستخدام)
1.8 سمك النيكل المناسب: 0.1 مم - 0.3 مم (سمك 0.21 - 0.3 مم ، النيكل يحتاج إلى شق)
1.9 كفاءة الإنتاج: حوالي 4000 قطعة - 5000 قطعة في الساعة
1.10 آلة اللحام: موديل MD-ADW ، مجموعتان

• لحام نقطي سريع السرعة (2-10 مللي ثانية)
• بقعة لحام درجة حرارة منخفضة
• اللحام بمراقبة الوقت الحقيقي
• مع إشارة اكتمال اللحام ، وفر وقت اللحام
• يمكن ضبط اللحام بمواصفات اللحام (يتم لحام الموجب والسالب باستخدام تيارات مختلفة)
• يمكن ضبط نفس البطارية الموجبة لحام البقعة ، والسلبية لا بقعة لحام
• التيار صغير جدًا أو غير طبيعي أثناء اللحام النقطي ، تنبه الآلة وتتوقف تلقائيًا

1.11 تأثير اللحام: اتساق لحام جيد ، وصلات لحام موحدة وجميلة
1.12 ثلاثة أنواع من إدخال بيانات اللحام النقطي:

• طريقة إدخال المصفوفة النقطية
• طريقة إدخال الصفيف
• طريقة استيراد قرص U ، وتخزين بيانات اللحام الموضعي على قرص U ، والاستيراد مباشرة إلى الجهاز ، (يتم استيراد بيانات U disk CAD DXF إلى شاشة اللمس عن طريق مرور واحد ، ثم يمكن تصديرها من شاشة اللمس على دفعات إلى U القرص ، ثم استيرادها إلى أجهزة أخرى لاستخدامها)

1.13 اسم قالب اللحام: مهارة الإدخال الصينية والإنجليزية
1.14 مكون التحكم: شاشة تعمل باللمس مقاس 7 بوصات ، مبرمج PLC عالي السرعة بستة محاور ، محرك سيرفو ثلاثي المحاور 750 وات ، محرك سيرفو ثنائي المحور 400 وات ، رأس لحام كهربائي
1.15 يستخدم تشكيل شريط النيكل لتقليل الفاقد
1.16 تصحيح أخطاء المعدات بسيط وسهل التعلم والفهم ، قم بتغيير النموذج بسرعة (يمكن استدعاء بيانات المجموعة 0-199)
1.17 قوة رأس اللحام: أجهزة كهربائية
1.18 قالب تركيب البطارية النهائي: مجموعة واحدة من تركيبات الخشب الكهربائية العازلة (2 قطعة)
1.19 الضمان: ضمان محدود لمدة سنة واحدة ودعم مدى الحياة
1.20 يأتي الجهاز مع إنذار خطأ ، مسح الخطأ وفقًا للموجه
1.21 البعد: L1100 * W900 * H1930MM
1.22 الوزن: حوالي 350 كجم

مواصفات المنتج

1. باستخدام شاشة تعمل باللمس LCD مقاس 7 بوصات ونظام تشغيل ذكي للتحكم الصناعي ؛
2. محركات مؤازرة ذات جودة عالية ووحدة خطية دقيقة تضمن دقة اللحام ، الإزاحة المستقرة وعمر الخدمة الطويل.
3. تدعم إعدادات البرنامج المصفوفة النقطية التعسفية ووضع الصفيف القياسي ، ووظيفة تعيين CAD ، وتخزين 99 مجموعة من البرامج ؛
4. البداية المستمرة ، نقطة الانطلاق ، اللحام الافتراضي ، إنذار اللحام بالتسرب وإصلاح اللحام.
5. مزود طاقة اللحام له وظيفة المراقبة الحالية الخاصة به والتي يمكن أن تراقب التيار الناتج الفعلي في الوقت الحقيقي.
6. تصميم مثالي ، رفع خفيف وتفريغ للتركيبات ، صلابة جيدة لهيكل الحركة واستقرار طويل الأمد لدقة اللحام.
5. انتاج طاقة لحام مستقرة

مزايا المنتج

1. البرمجة اليدوية ، خريطة CAD ، سهلة التعلم ، يمكن أن يكون عمال خط الإنتاج مؤهلين تمامًا.
2. وظيفة عد الإنتاج ، وضبط كمية الإنتاج ، والتوقف تلقائيًا عند اكتمال الإنتاج.
3. وظيفة تعويض إبرة اللحام ، وضبط عدد إبر اللحام ، وتذكير صيانة إبرة اللحام تلقائيًا عند الوصول إلى الرقم
4. إطار من سبائك الألومنيوم ، لوح حماية أكريليك مستورد ، شعور جميل وأنيق ، قوي بالتكنولوجيا ، عملية بصرية لتحسين عامل أمان الإنتاج.

مواصفات المنتج

تطبيق المنتج

مع التركيبات المقابلة ، يمكن لـ MD-ADW لحام 18650 ، 21700 ، 26650 ، 32650 ، 32700 وبطاريات أسطوانية أخرى ، ويمكن أيضًا تخصيصها لمجموعة متنوعة من البطاريات الأسطوانية ، والبطارية المربعة ، وبطارية الزر وغيرها.

عملية المنتج

1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البداية ، MD-ADW يكمل تلقائيًا جميع إجراءات اللحام.
4. صوت MD-ADW لدفع المشغل إلى استبدال تركيبات جديدة (حزمة البطارية).
