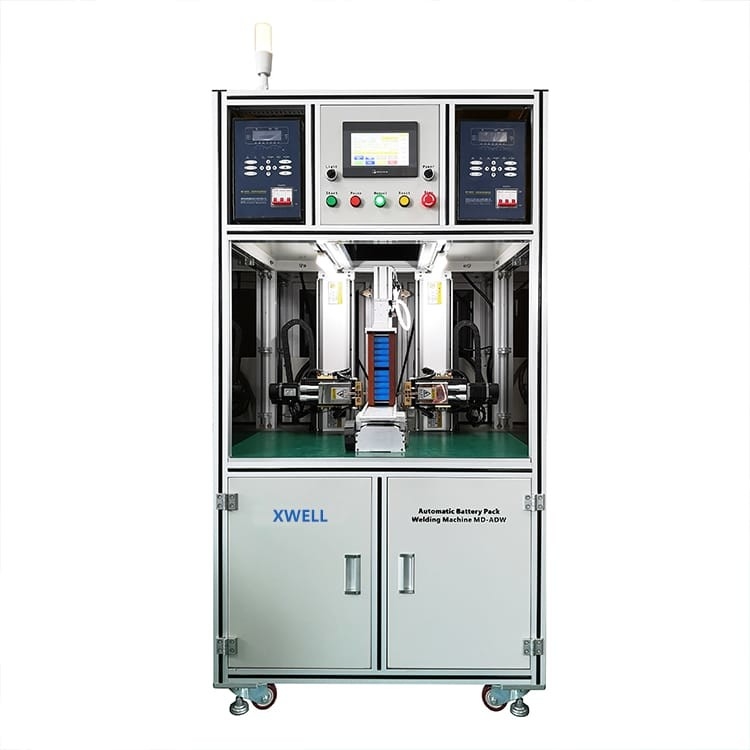

آلة لحام البقعة بخلايا الليثيوم مزدوجة الجانب 8000A لبطارية 18650
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نموذج: | MD-ADW | سفر المحور: | 500 * 350 مم قابلة للتخصيص |
|---|---|---|---|
| الحد الأقصى لعدد البطاريات التي تم تحميلها: | 300 قطعة (بطارية ليثيوم قياسية 18650) | سمك اللحام بالنيكل: | 0.1 مم - 0.3 مم |
| رقم الرأس: | 2 قطعة | مصدر الطاقة: | 8000A العاكس بقعة لحام / 6000A امدادات الطاقة الترانزستور |
| نجاعة: | 3500 قطعة / ساعة | قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| واجهة المستخدم: | نظام مضمن + شاشة رجل - آلة | وضع محرك الأقراص: | محرك متدرج وقضيب توجيه دقيق |
| إبراز: | آلة لحام البقعة بخلايا الليثيوم 8000A,آلة لحام البقعة بخلايا الليثيوم 18650,آلة لحام البطاريات المزدوجة الجانب 18650 |
||
منتوج وصف
آلة لحام الليثيوم 18650 الأوتوماتيكية مزدوجة الجانب 8000A بطارية كهربائية حزمة بقعة لحام
وصف المنتج
آلة لحام البقعة الأوتوماتيكية لحزمة البطارية هي عبارة عن منصة عامة لتكنولوجيا المعالجة الأوتوماتيكية القائمة على CNC ، اللحام النقطي لحزمة البطارية المناسبة والتجميع في المصنع.بالمقارنة مع اللحام النقطي اليدوي ، تم تحسين كفاءة ودقة اللحام بشكل كبير.التصميم المتوافق مع البشر يجعل العملية وتصحيح الأخطاء سهلة ومريحة للغاية.تصميم المكونات المدمجة يجعل المظهر أكثر إيجازًا.
مواصفات المنتج
1. استخدام شاشة تعمل باللمس LCD مقاس 7 بوصات ونظام تشغيل ذكي للتحكم الصناعي ؛
2. محركات مؤازرة ذات جودة عالية ووحدة خطية دقيقة تضمن دقة اللحام ، الإزاحة المستقرة وعمر الخدمة الطويل.
3. تدعم إعدادات البرنامج المصفوفة النقطية التعسفية ووضع الصفيف القياسي ، وظيفة تعيين CAD DXF ، تخزين 99 مجموعة من البرامج ؛
4. البداية المستمرة ، نقطة الانطلاق ، اللحام الافتراضي ، إنذار اللحام بالتسرب وإصلاح اللحام.
5. مزود طاقة اللحام له وظيفة المراقبة الحالية الخاصة به والتي يمكن أن تراقب التيار الناتج الفعلي في الوقت الحقيقي.
6. تصميم مثالي ، رفع خفيف وتفريغ للتركيبات ، صلابة جيدة لهيكل الحركة واستقرار طويل الأمد لدقة اللحام.
مزايا المنتج
1) حمل جهد الحمل ، والتحكم في الجهد عن طريق التغذية المرتدة ، وتحقيق لحام عالي الجودة.
2) التسخين المسبق ، وضع الطاقة الرئيسي للحرارة ، التسخين المسبق قبل اللحام ، لضمان جودة لحام مستقرة.
3) حافظ على استمرارية كثافة الطاقة ، واختصر وقت اللحام ، وقلل من تشوه ولون المعدن الأساسي.(يتم التحكم في وقت اللحام بالميكروثانية ، وضع الإخراج المستمر)
4) سهل التغيير من التيار المنخفض إلى التيار العالي ، ومناسب للحام الدقيق.
5) يمكن ضبط الحدود العلوية والسفلية للتيار للحكم ببساطة على ما إذا كانت جودة اللحام جيدة أم لا ، وهي مناسبة لمنصة أتمتة اللحام.
6) يرتفع تيار اللحام مع وقت الكهربة لضمان تأثير اللحام.
مواصفات المنتج
| نموذج | MD-ADW |
| حركة المحور ص | 500 ملم |
| حركة المحور Z | 350 ملم |
| سرعة اللحام الموضعي | 0.3 ثانية / نقطة5000 قطعة / ساعة |
| السرعة القصوى لمحرك الأقراص | 1000 مم / ثانية |
| الحد الأقصى لعدد البطاريات التي تم تحميلها | 300 قطعة (بطارية ليثيوم قياسية 18650) |
| عدد المجموعات لتخزين الملفات | 99 مجموعة |
| نظام التشغيل | نظام مضمن + شاشة إنسان وآلة |
| ناقل حركة | السائر + دليل خطي دقيق مستورد (مؤازر اختياري + برغي) |
| مزود الطاقة | أحادي الطور 220 فولت ± 10٪ / 50 هرتز ± 10٪ |
| مزود الهواء | 0.4 ~ 0.6 ميجا باسكال |
| وزن | 350 كجم |
| أبعاد | 1100 مم * 900 مم * 1930 مم |
تطبيق المنتج
مع التركيبات المقابلة ، يمكن لـ MD-ADW لحام 18650 ، 21700 ، 26650 ، 32650 وبطاريات أسطوانية أخرى وما إلى ذلك.
عملية المنتج
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)

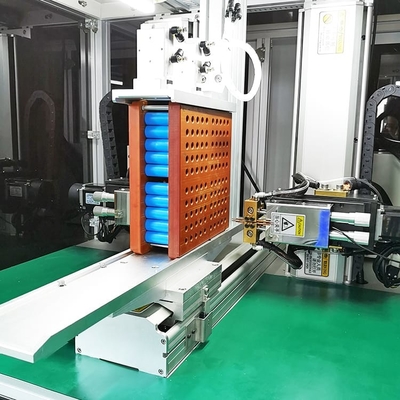

2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البدء ، تكمل الآلة جميع إجراءات اللحام تلقائيًا.
4. صوت عامل اللحام لدفع استبدال المشغل للتركيبات الجديدة (حزمة البطارية).
