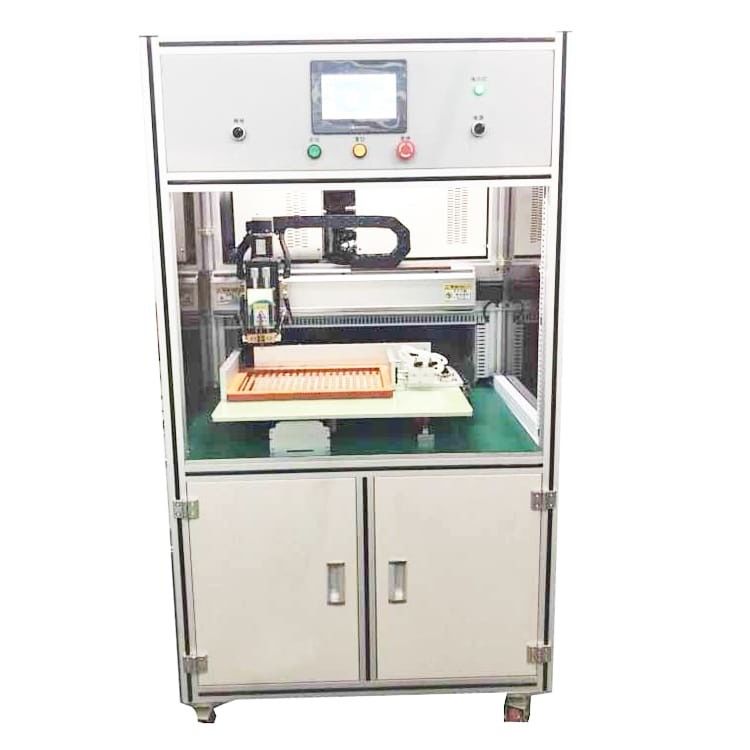

4kW بطارية ليثيوم آلة لحام البقعة ، جانب واحد 18650 بقعة لحام
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 6000 - 12000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع البطارية: | MD-ASW أوتوماتيكي جانب واحد | احتدام المحور XY: | 400 مم / 400 مم |
|---|---|---|---|
| زاوية الانقلاب: | 180 | قطر القطب: | ∮1.8-6.0 مم اختياري |
| أقصى وزن محمل للمحور ص: | 35 كجم | ماكس تحميل النوى الكهربائية: | X direction: 26; اتجاه X: 26 ؛ Y direction: 26 اتجاه ص: 26 |
| وحدة الحركة: | الكرة اللولبية TBI + دليل خطي Hiwin | تيار اللحام: | 5000 أمبير 8000 أمبير |
| قوة: | 4000 واط | ||
| إبراز: | 4kW بطارية ليثيوم آلة لحام البقعة,XWELL بطارية ليثيوم آلة لحام البقعة,جانب واحد 18650 بقعة لحام |
||
منتوج وصف
من جانب واحد بقعة لحام التلقائي بطارية ليثيوم آلة لحام البقعة 18650 32650
وصف المنتج
MD-ASW مناسب للحام البقعي لحزمة البطارية والتجميع في المصنع لـ 14500/18650/21700/26650/32700 مجموعة متعددة السلاسل متعددة الموازية.
MD-ASW مناسب للحام البقعي لحزمة البطارية وتجميعها في المصنع لـ 14500/18650/21700/26650/32700 مزيج متعدد السلاسل المتعددة المتوازية.يمكن استخدامه في بطارية الأداة الكهربائية ، بطارية السيارة الالتواء ، حزمة بطارية تخزين الطاقة ، بطارية السيارة الكهربائية سكوتر ، إلخ. بالمقارنة مع اللحام النقطي اليدوي ، تم تحسين كفاءة ودقة اللحام بشكل كبير.التصميم المتوافق مع البشر يجعل العملية وتصحيح الأخطاء سهلة ومريحة للغاية.تصميم المكونات المدمجة يجعل المظهر أكثر إيجازًا.
مواصفات المنتج
1. حمل جهد الحمل ، والتحكم في الجهد عن طريق التغذية المرتدة ، وتحقيق لحام عالي الجودة.
2. التسخين المسبق ، وضع الطاقة الرئيسي للحرارة ، التسخين المسبق قبل اللحام ، لضمان جودة لحام مستقرة.
3. حافظ على استمرارية كثافة الطاقة ، واختصر وقت اللحام ، وقلل من تشوه ولون المعدن الأساسي.(يتم التحكم في وقت اللحام بالميكروثانية ، وضع الإخراج المستمر)
4. سهل التغيير من التيار المنخفض إلى التيار العالي ، ومناسب للحام الدقيق.
5. يمكن ضبط الحدود العلوية والسفلية للتيار للحكم ببساطة على ما إذا كانت جودة اللحام جيدة أم لا ، وهي مناسبة لمنصة أتمتة اللحام.
6. يمكن أن تتطابق مع خط إنتاج مجموعة بطاريات الليثيوم.
مزايا المنتج
1. 7 بوصة تعمل باللمس ، أكثر ملاءمة للعمل وأكثر وضوحا للعرض
2. رأس اللحام لديه وظيفة تبريد الهواء أو تبريد الماء ، والتي يمكن أن تقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام على جودة اللحام.
3. يمكنه تخزين 99 مجموعة من الملفات ، وهو أمر سهل الاتصال به ولا يحتاج إلى تغيير خط معقد وعملية تعديل الآلة.
4. وظيفة معايرة رئيسية واحدة للانحراف الكلي لوصلات اللحام ، والتي يمكن استخدامها لمعايرة انحراف موضع النقطة الناتج عن استبدال دبابيس اللحام أو لأسباب أخرى.
5. كفاءة اللحام النقطي أعلى ، وسرعة كل لحام نقطي 0.35 ثانية (حسب السرعات المختلفة لآلة اللحام المختارة) ، وآلة اللحام النقطي أحادية الجانب يمكن أن تصل إلى 2800 قلب كهربائي / ساعة.
6. يتم استيراد الإكسسوارات الأساسية من اليابان وتايوان ، ودقة ، واستقرار ، وعمر الخدمة للآلة بأكملها أعلى بأكثر من 1 مرة من الملحقات المحلية الأخرى.
7. وظيفة الإنذار والتوقف الأوتوماتيكية للحام يمكن أن تستمر في تحديد مكان اللحام بعد إزالة الخطأ.
8. الآلة لديها وظيفة انقطاع التيار الكهربائي أو استمرار نقطة التوقف ، والتي يمكن أن تضبط يدويًا موضع اللحام النقطي.
9. يمكن اختيار آلة اللحام ومطابقتها ، ويمكن اختيار آلات اللحام المختلفة وفقًا لمتطلبات العملاء المختلفة لتلبية احتياجات العملاء بشكل فعال.
10. ثلاثة أوضاع لبرمجة الملفات ، الإدخال اليدوي ، الصفيف ، استيراد نمط CAD DXF ، استجابة بسيطة وسريعة لمختلف برامج التحرير المعقدة.
مواصفات المنتج
| مدخلات طاقة منصة الحركة | تيار متردد 220 فولت / 50 هرتز |
| استهلاك الطاقة | 500 واط |
| محور س ص ستوك | 400 مم / 400 مم |
| زاوية الانقلاب | 180 |
| ضربة محرك المحرك | 50 ملم |
| زاوية دوران المحرك | 90 |
| وحدة الحركة | الكرة اللولبية TBI + دليل خطي Hiwin |
| وضع القيادة | محرك سيرفو |
| وضعية التشغيل | رأس مزدوج |
| الكمية المحملة | 18650: 30 قطعة / رأس |
| قطر القطب | ∮1.8-6.0 مم اختياري |
| تبديد حرارة القطب | تبريد الهواء القسري |
| ضغط العمل | 0.2-0.8 ميجا باسكال |
| امدادات الطاقة لحام | DC العاكس لحام آلة لحام الترانزستور |
| البعد | 1100 مم × 900 مم × 1930 مم |
| وزن | 350 كجم |
تطبيق المنتج
يمكن استخدام MD-ASW في بطارية الأداة الكهربائية ، وبطارية السيارة الالتواء ، وحزمة بطارية تخزين الطاقة ، وبطارية السيارة الكهربائية للسكوتر ، وما إلى ذلك مقارنةً بلحام البقعة اليدوي ، فقد تم تحسين كفاءة ودقة اللحام بشكل كبير.
عملية المنتج
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البدء ، تكمل الآلة جميع إجراءات اللحام تلقائيًا.
4. صوت عامل اللحام لدفع استبدال المشغل للتركيبات الجديدة (حزمة البطارية).
حزمة بطارية بقعة Weing تفاصيل الجهاز
