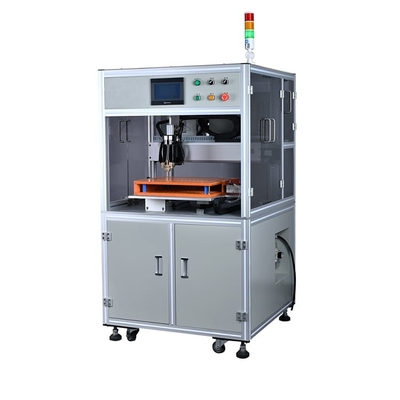

5kA بطارية ليثيوم آلة لحام البقعة ، 26650 يبو بقعة لحام
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 6000 - 12000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع البطارية: | MD-ASW أوتوماتيكي جانب واحد | مخادع الرأس: | 400 مم * 400 مم |
|---|---|---|---|
| أقصى وزن محمل للمحور ص: | 35 كجم | ماكس تحميل النوى الكهربائية: | X direction: 26; اتجاه X: 26 ؛ Y direction: 26 اتجاه ص: 26 |
| شوط المحور ص: | 400 مم | وضع القيادة: | محرك سيرفو متدرج |
| تيار اللحام: | 5000 أمبير 8000 أمبير | الجهد االكهربى: | 220 فولت و 380 فولت |
| قوة: | 4000 واط | ||
| إبراز: | 5kA بطارية ليثيوم آلة لحام البقعة,26650 بطارية ليثيوم آلة لحام البقعة,26650 يبو بقعة لحام |
||
منتوج وصف
آلة لحام البقعة لبطارية الليثيوم الكهربائية الأوتوماتيكية بالكامل من جانب واحد للحام حزمة البطارية الأسطوانية
وصف المنتج
MD-ASW مع وظيفة دوران رأس اللحام ، مناسب للحام بقعة حزمة البطارية والتجميع في المصنع لمجموعة 14500/18650/21700/26650/32700 متعددة السلاسل المتعددة.
آلة لحام البقعة الأوتوماتيكية لحزمة البطارية هي عبارة عن منصة عامة لتكنولوجيا المعالجة الأوتوماتيكية القائمة على CNC ، اللحام النقطي لحزمة البطارية المناسبة والتجميع في المصنع.بالمقارنة مع آلة اللحام النقطي اليدوية ، تم تحسين كفاءة ودقة اللحام بشكل كبير.
مواصفات المنتج
1. دعم بداية نقطة الانهيار ، ودعم البدء التلقائي وتحويل وضع البدء اليدوي.
2. لها لحام نقطي خاطئ ووظيفة إنذار اللحام خارج البقعة.
3. البرمجة بسيطة ، وهي تدعم برمجة أي نقطة وبرمجة مصفوفة.يمكن حفظ 99 مجموعة من ملفات البرمجة.
4. تذكير توقعات استبدال إبرة اللحام.
5. نظام مراقبة تيار اللحام الخاص ، مراقبة في الوقت الحقيقي لتيار اللحام.
مزايا المنتج
1. عالية الاستقرار
2. عمومية قوية
3. مراقبة الإنتاج
4. صيانة طويلة
5. كفاءة ودقة
6. عرض نبضة اللحام قابل للتعديل ، آلة اللحام ثابتة وبقع صغيرة ، بقعة اللحام غير ملونة.
7. 7 بوصة تعمل باللمس ، عملية أكثر ملاءمة ، عرض أكثر وضوحا
8. ثلاثة أوضاع لبرمجة الملفات ، إدخال يدوي ، مصفوفة واستيراد مخطط CAD DXF ، استجابة بسيطة وسريعة لمختلف برامج التحرير المعقدة
9. رأس اللحام لديه وظيفة تبريد الهواء أو تبريد الماء ، والتي يمكن أن تقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام على جودة اللحام.
10. يمكنه تخزين 99 مجموعة من الملفات ، والتي يسهل الاتصال بها ولا تحتاج إلى عمليات توصيل وأسلاك معقدة.
11. وظيفة معايرة بزر واحد للانحراف الكامل لمفصل اللحام ، والتي يمكن استخدامها لمعايرة انحراف النقطة الناجم عن استبدال الإبرة أو لأسباب أخرى.
12. كفاءة اللحام النقطي أعلى ، سرعة اللحام لكل بقعة أقل من 0.35S (حسب السرعة المختلفة لآلة اللحام المختارة) ، آلة لحام البقعة أحادية الجانب يمكن أن تصل إلى 2800 قلب في الساعة.
13. الأجزاء الأساسية مستوردة من اليابان وتايوان.دقة واستقرار وعمر خدمة الماكينة أكثر من ضعف الأجزاء الأخرى المصنوعة في الصين.
14. لحام التنبيه الأوتوماتيكي ووظيفة التوقف ، بعد إزالة الخطأ يمكن أن يستمر لحام البقعة
15. آلة مع انقطاع التيار الكهربائي أو استمرار وظيفة نقطة التوقف ، يمكن ضبط أي موضع يدويًا للحام البقعي
16. يمكن أن تكون آلة اللحام اختيارية ، وفقاً لمتطلبات العملاء المختلفة ، يمكن اختيار آلات لحام مختلفة لتلبية احتياجات العملاء بشكل فعال.
مواصفات المنتج
| نموذج رقم: | MD-ASW |
| حركة المحور ص | 500 مم (قابل للتخصيص) |
| انتقال المحور X | 350 مم (قابل للتخصيص) |
| أقصى سرعة لحام البقعة | 0.35 ثانية / نقطة (ساعة واحدة: حوالي 2800 وحدة 18650 خلية) |
| سرعة قيادة المحرك | 1000 مم / ثانية |
| ماكس تحميل النوى الكهربائية | اتجاه X: 26 ؛اتجاه ص: 26 |
| قادرة على تخزين مجموعة الملفات | 99 مجموعة |
| نظام التشغيل | واجهة الإنسان والآلة المدمجة |
| وضع الإرسال | المسمار تايوان مع دليل السكك الحديدية |
| وضع القيادة | محرك سيرفو متدرج |
| كرر دقة تحديد المواقع | ± 0.02 مم |
| أبعاد | L: 900 مم ، W: 900 مم ، H: 1750 مم |
| قوة | 4000 واط |
| وزن الآلة | 200 كجم |
| أقصى وزن محمل للمحور ص | 35 كجم |
| مصدر طاقة الإدخال | أحادي الطور تيار متردد 220 فولت / 50 هرتز |
| مصدر الهواء | 0.4-0.6 ميجا باسكال |
تطبيق المنتج
مع التركيب المقابل ، يمكن لآلة اللحام النقطي اللحام 18650 ، 26650 ، 32650 وبطاريات أسطوانية أخرى ، ويمكن أيضًا تخصيصها لمجموعة متنوعة من البطاريات الأسطوانية ، والبطارية المربعة ، وبطارية الأزرار وما إلى ذلك.
عملية المنتج
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البداية ، MD-ASW يكمل تلقائيًا جميع أعمال اللحام.
4. صوت MD-ASW لدفع المشغل إلى استبدال تركيبات جديدة (حزمة البطارية).

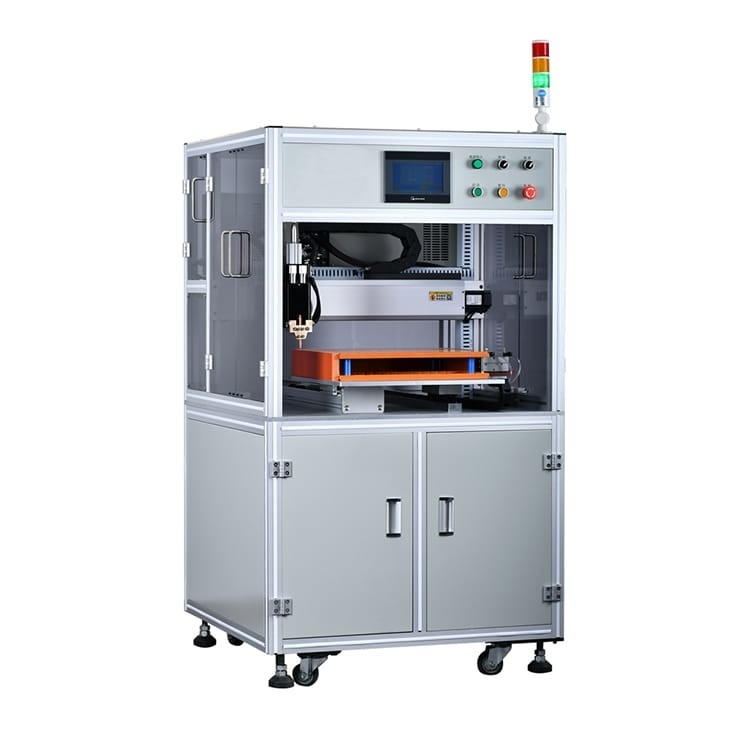

هيكل آلة لحام البطارية أحادية الجانب

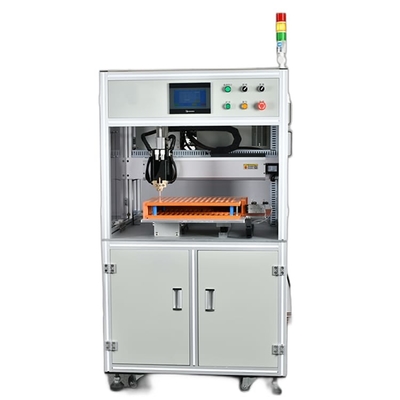

تفاصيل آلة لحام البقعة جانب واحد
عينات لحام حزمة البطارية
