380V بطارية ليثيوم آلة لحام ، 400 مم آلة لحام البقعة 18650
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ASW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 6000 - 12000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع البطارية: | MD-ASW بطارية ليثيوم آلة لحام البقعة | وضع الإرسال: | المسمار تايوان مع دليل السكك الحديدية |
|---|---|---|---|
| ماكس تحميل النوى الكهربائية: | X direction: 26; اتجاه X: 26 ؛ Y direction: 26 اتجاه ص: 26 | شوط المحور السيني: | 400 مم |
| شوط المحور ص: | 400 مم | وضع القيادة: | محرك سيرفو متدرج |
| تيار اللحام: | 5000 أمبير 8000 أمبير | الجهد االكهربى: | 220 فولت و 380 فولت |
| قوة: | 4000 واط | ||
| إبراز: | آلة لحام بطارية الليثيوم 380 فولت,آلة لحام بطارية الليثيوم 400 مم,آلة لحام البقعة 18650 |
||
منتوج وصف

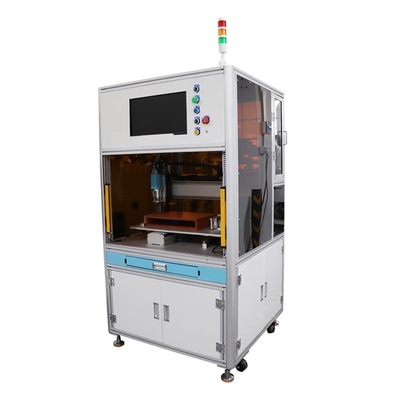

آلة لحام البقعة الأوتوماتيكية أحادية الجانب الروتاري 18650 بطارية ليثيوم لحزمة البطارية
وصف المنتج
آلة لحام البقعة الأوتوماتيكية 18650 خلية أحادية الجانب تستخدم في لحام البقعة الأوتوماتيكي 18650،26650،32650 لحزمة البطارية.
مواصفات المنتج
1. الطاقة: 4 KW ، 220V / 380V AC المدخلات ، 50HZ
2. الهواء ؛0.4-0.6Mpa ، لا ماء ، لا شوائب
3. نطاق الخلايا المناسب: 14500/18500/18650/18730/21700/26650/32700/4680 Series والتركيبة المتوازية للخلية ، مجموعة متعددة الموازية ومتعددة السلاسل
4. مناسبة لإنتاج حزم البطاريات: بطاريات الأدوات الكهربائية ، وبطاريات السيارات الملتوية ، وحزم بطاريات تخزين الطاقة ، وبطاريات السكوتر ، وبطاريات السيارات الكهربائية ، إلخ.
5. الحد الأقصى للسكتة الدماغية: المحور X 400MM ، المحور Y 400MM ، إذا كنت بحاجة إلى المزيد ، فإنه يحتاج إلى تخصيص
6. مناسبة لعرض صفائح النيكل: صفائح نيكل مصبوبة / صفيحة نيكل مطوية (تأكد عند التخصيص)
7. مناسبة لسمك صفائح النيكل: 0.1 مم - 0.3 مم (تحتاج صفيحة النيكل بسمك 0.21-0.3 مم إلى أن تكون مشقوقة)
8. كفاءة الإنتاج: حوالي 2000-2500 قطعة خلية / ساعة
9. آلة لحام البقعة القياسية: 5000A / 8000A DC مصدر طاقة لحام البقعة ، مجموعة واحدة
- سرعة لحام البقعة السريعة (2-10 مللي ثانية) ،
- درجة حرارة منخفضة
- مراقبة اللحام في الوقت الحقيقي (تحت التيار أو الانفجار) مع إشارة اكتمال اللحام ، مما يوفر وقت اللحام
- يمكن ضبط اللحام القياسي للحام النقطي (يتم لحام الأقطاب الموجبة والسالبة بتيارات مختلفة على التوالي)
- إذا كان التيار صغيرًا جدًا أو كان هناك خلل أثناء اللحام النقطي ، فسيقوم الجهاز تلقائيًا بإيقاف الجهاز وإيقافه
10. تأثير اللحام: اتساق لحام جيد جدًا ، وصلات لحام موحدة ومظهر جميل
11. ثلاثة أنواع من إدخال بيانات اللحام النقطي: طريقة إدخال المصفوفة النقطية طريقة إدخال المصفوفة U طريقة استيراد القرص ، وحفظ بيانات اللحام النقطي على قرص U واستيرادها مباشرة إلى الجهاز.(يتم استيراد بيانات U disk CAD DXF إلى شاشة اللمس في وقت واحد ، ثم يمكن تصديرها من شاشة اللمس إلى قرص U على دفعات ، ثم استيرادها إلى أجهزة أخرى مرة واحدة.)
12. اسم نموذج قالب اللحام النقطي: المدخلات الصينية والإنجليزية
14. واجهة العرض: شاشة ملونة تعمل باللمس مقاس 7 بوصات ، يمكن عرضها باللغتين الصينية والإنجليزية
15. جهاز التحكم: مبرمج PLC عالي السرعة خماسي المحاور ، محرك سيرفو ثلاثي المحاور ، رأس لحام كهربائي بمحرك سيرفو أحادي المحور 400 واط
16. يعتمد حزام النيكل حزام النيكل لتقليل النفايات
17. تصحيح أخطاء المعدات بسيط وسهل التعلم والفهم ، وسرعة تغيير النموذج سريعة (يمكن نقل 0-99 مجموعة من البيانات)
18. قوة رأس اللحام: مؤازرة كهربائية
19. الجهاز لديه إنذار خطأ خاص به ، مسح الخطأ وفقا للموجه
20. البعد: L900 * W900 * H1750MM
21. الوزن: 200 كجم
مزايا المنتج
1. الوظيفة: آلة لحام أوتوماتيكية لحزمة البطارية
2. النطاق المطبق: لحزمة بطارية الخلية الأسطوانية
3. سمك النيكل المناسب: 0.1mm-0.3mm
4. منطقة فعالة للحام النقطي: المحور X 400mm ، المحور Y 400mm
مواصفات المنتج
| نموذج رقم: | MD-ASW |
| حركة المحور ص | 400 مم (قابل للتخصيص) |
| انتقال المحور X | 400 مم (قابل للتخصيص) |
| أقصى سرعة لحام البقعة | 0.35 ثانية / نقطة (ساعة واحدة: حوالي 2800 وحدة 18650 خلية) |
| سرعة قيادة المحرك | 1000 مم / ثانية |
| زاوية الدوران | 180 درجة |
| ماكس تحميل النوى الكهربائية | اتجاه X: 26 ؛اتجاه ص: 26 |
| قادرة على تخزين مجموعة الملفات | 99 مجموعة |
| نظام التشغيل | واجهة الإنسان والآلة المدمجة |
| وضع الإرسال | المسمار تايوان مع دليل السكك الحديدية |
| وضع القيادة | محرك سيرفو متدرج |
| كرر دقة تحديد المواقع | ± 0.02 مم |
| أبعاد | L: 900 مم ، W: 900 مم ، H: 1750 مم |
| قوة | 4000 واط |
| وزن الآلة | 200 كجم |
| أقصى وزن محمل للمحور ص | 35 كجم |
| مصدر طاقة الإدخال | أحادي الطور تيار متردد 220 فولت / 50 هرتز |
| مصدر الهواء | 0.4-0.6 ميجا باسكال |
تطبيق المنتج

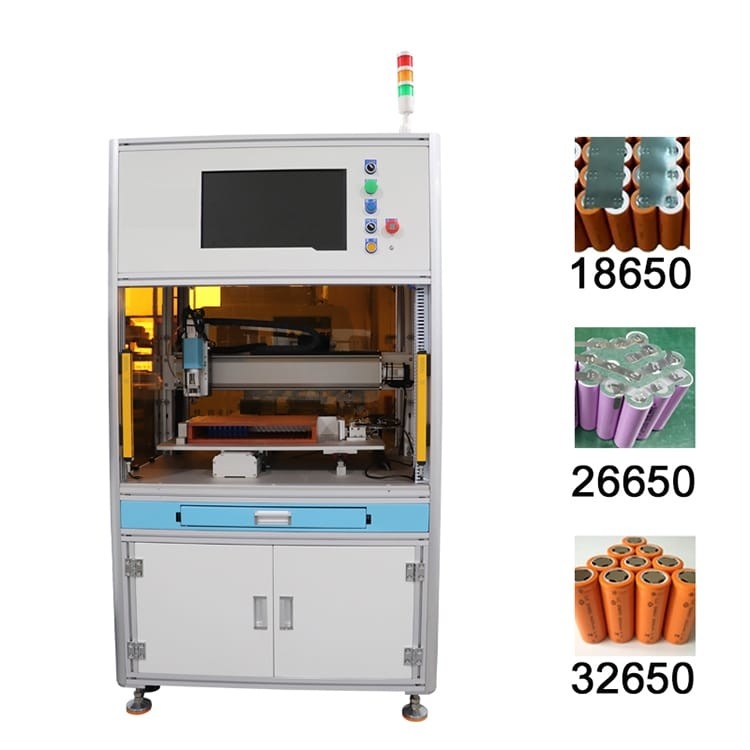

مع التركيبات المقابلة ، يمكن لآلة اللحام النقطي أن تلحم 18650 ، 26650 ، 32650 ، 4680 وبطاريات أسطوانية أخرى ، ويمكن أيضًا تخصيصها لمجموعة متنوعة من البطاريات الأسطوانية ، والبطارية المربعة ، وبطارية الزر وما إلى ذلك.
عملية المنتج
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البدء ، تكمل الآلة جميع إجراءات اللحام تلقائيًا.
4. صوت عامل اللحام لدفع استبدال المشغل للتركيبات الجديدة (حزمة البطارية).

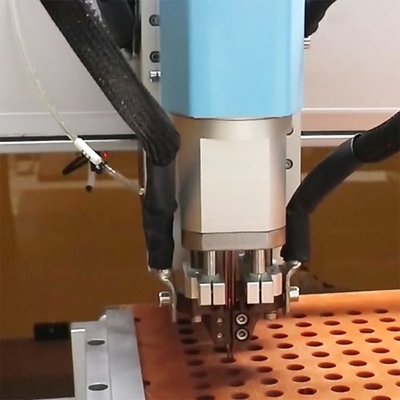

رأس دوران جانب واحد تفاصيل آلة لحام البقعة
