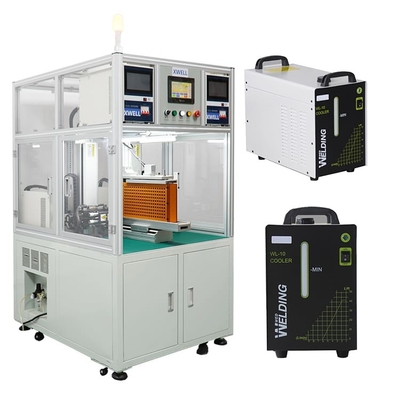

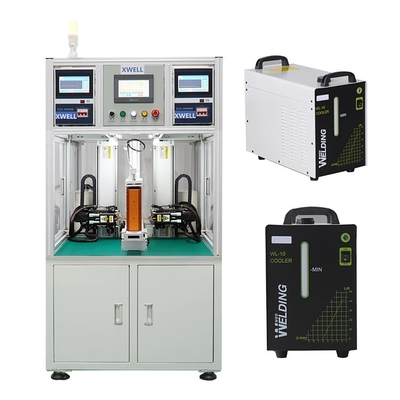

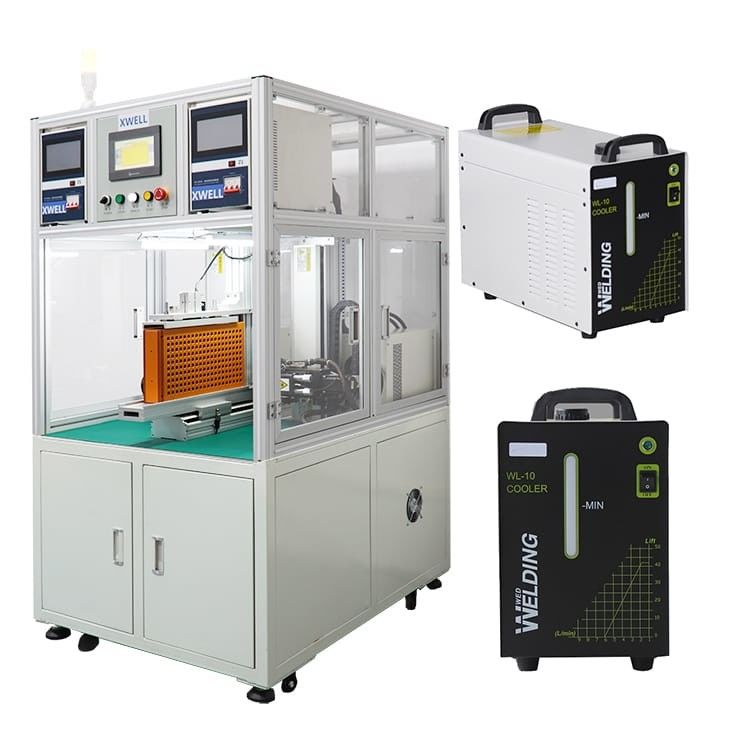

آلة لحام البقعة ببطارية ليثيوم أيون ، آلة لحام مزدوجة الجانب 18650
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نموذج: | آلة لحام البقعة الأوتوماتيكية ذات 6 محاور لبطارية الليثيوم | رقم اللحام: | 2 |
|---|---|---|---|
| مصدر الطاقة: | 5000A / 8000A / 10000A اختياري | نجاعة: | 3800 قطعة / ساعة |
| ضربة المعدات: | 500 * 350 (مم) حوالي 76018650 خلية | مادة القطب: | نحاس الألومينا |
| شكل محرك الأقراص: | محرك نقي | قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| نظام التشغيل: | نظام مضمن + شاشة رجل - آلة | وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) |
| إبراز: | بطارية ليثيوم أيون آلة لحام البقعة,18650 بطارية ليثيوم أيون آلة لحام البقعة,مزدوجة الجانب 18650 آلة لحام |
||
منتوج وصف
لحام بقعة المقاومة ضعف الجانب بقعة لحام بقعة آلة لحام MD-ADW لحزمة بطارية EV
وصف المنتج
MD-ADW Series 18650 Power Battery Combined Automatic Welding System هو نوع جديد من المعدات الأوتوماتيكية التي طورتها شركتنا بشكل مستقل وفقًا للمنافسة الشرسة الحالية المتزايدة في مجال إنتاج بطاريات الليثيوم والمتطلبات المستمرة للتحكم في التكلفة وتحسين الجودة والكفاءة.
تمت برمجة هذا الجهاز بواسطة متحكم الحركة المتقدم ، وشاشة LCD تعمل باللمس لواجهة الإنسان والآلة ، ولديها درجة عالية من الذكاء.وهي تستخدم بشكل أساسي في اللحام النقطي لبطاريات الليثيوم المعيارية مثل NB ، وأداة الطاقة ، وأداة البستنة ، والطاقة العالية ، وبطارية تخزين الطاقة ، والمحركات الكهربائية وبطاريات السيارات.يمكن أن تتطابق مع خط إنتاج بطاريات الليثيوم.
يتم التحكم في محاور X / Y / Z للمعدات بواسطة محركات مؤازرة بشكل منفصل.يتوافق كل مفصل لحام مع إحداثيات X / Y / Z والمحور بشكل مستقل.تم اعتماد اللحام الأفقي ثنائي المحور لضمان دقة لحام البقعة.
متوسط وقت اللحام لكل بقعة هو 0.35 - 0.5 ثانية وتم تحسين سرعة اللحام بشكل ملحوظ مقارنة بلحام البقعة اليدوي ، وله مزايا التشغيل البسيط واللحام المستقر والدقيق والكفاءة العالية والاتساق الجيد وتوفير التكاليف.
مواصفات المنتج
1. لحام آلي مزدوج الوجه ، كفاءة عالية ، واجهة برمجة بسيطة ، دعم رسم خرائط CAD ، مجموعة ودليل ثلاث طرق ، دعم برمجة أي نقطة وبرمجة مصفوفة ، يمكن تخزين أي مجموعة من ملفات البرمجة.
2. يمكن استخدام رأس اللحام المخصص للحام حزمة البطاريات الخاصة وصفيحة النيكل النقي ، بدون إبر الالتصاق.
3. لحام نقطي مفرد قابل للتعديل ، لحام نقطتين ، لحام نقطي ثلاث ، والمسافة بين لحام نقطتين وثلاث نقاط لحام قابلة للتعديل.
4. يمكن تعديل ضغط اللحام بشكل مستقل.
5. لها وظائف إعادة ضبط المنشأ واللحام المستمر بنقطة التوقف.
6. يمكن تتبع جميع المعلمات الخاصة بلحام المعدات لتسهيل إدارة البيانات.
مزايا المنتج
1. البرمجة اليدوية ، خريطة CAD ، سهلة التعلم ، يمكن أن يكون عمال خط الإنتاج مؤهلين تمامًا.
2. وظيفة عد الإنتاج ، وضبط كمية الإنتاج ، والتوقف تلقائيًا عند اكتمال الإنتاج.
3. وظيفة تعويض إبرة اللحام ، وضبط عدد إبر اللحام ، وتذكير صيانة إبرة اللحام تلقائيًا عند الوصول إلى الرقم
4. إطار من سبائك الألومنيوم ، لوح حماية أكريليك مستورد ، شعور جميل وأنيق ، قوي بالتكنولوجيا ، عملية بصرية لتحسين عامل أمان الإنتاج.
مواصفات المنتج
|
اسم المنتج: بطارية الليثيوم آلة لحام البقعة الأوتوماتيكية ذات 6 محاور دوران على الوجهين
|
|
|
اسم العلامة التجارية: XWELL
|
جهد الإدخال: 220 فولت ± 10٪ 50 هرتز
|
|
رقم الموديل: MD-ADW
|
جهد اللحام: 220 فولت / 380 فولت (اختياري)
|
|
مصدر الطاقة: اختياري
|
الكفاءة: 3800 قطعة / ساعة
|
|
سماكة لوح النيكل اللحام: 0.08mm-0.25mm
|
شكل محرك الأقراص: محرك نقي
|
|
نطاق التطبيق: بطاريات الليثيوم الأسطوانية المختلفة
|
دقة التصنيع: 0.01 مللي ثانية
|
|
طريقة اللحام: لحام إبرة مزدوجة للطائرة
|
سرعة اللحام: 0.7-0.8 مللي ثانية / قطعة
|
|
طريقة تبريد إبرة اللحام: تبريد الماء المتداول
|
|
|
عدد مجموعات الملفات التي يمكن حفظها: غير محدود
|
|
|
الأبعاد الكلية: 1100 لتر * 900 واط * 1130 ارتفاع ملم
|
|
|
شوط العمود: المحور Y: 500mm ، المحور Z: 350mm (قابل للتخصيص)
|
|
تطبيق المنتج
مع التركيب المقابل ، يمكن لآلة اللحام النقطي اللحام 18650 ، 26650 ، 32650 وبطاريات أسطوانية أخرى ، ويمكن أيضًا تخصيصها لمجموعة متنوعة من البطاريات الأسطوانية ، والبطارية المربعة ، وبطارية الأزرار وما إلى ذلك.
عملية المنتج
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البدء ، تكمل الآلة جميع إجراءات اللحام تلقائيًا.
4. صوت اللحام يدفع المشغل إلى استبدال الجهاز الجديد (حزمة البطارية). "
