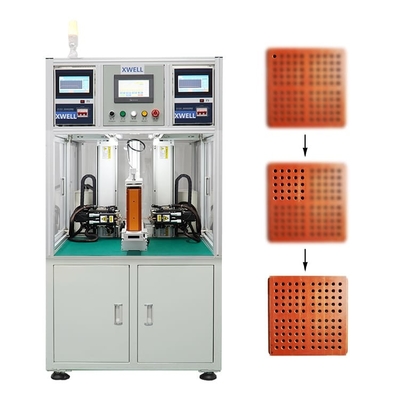

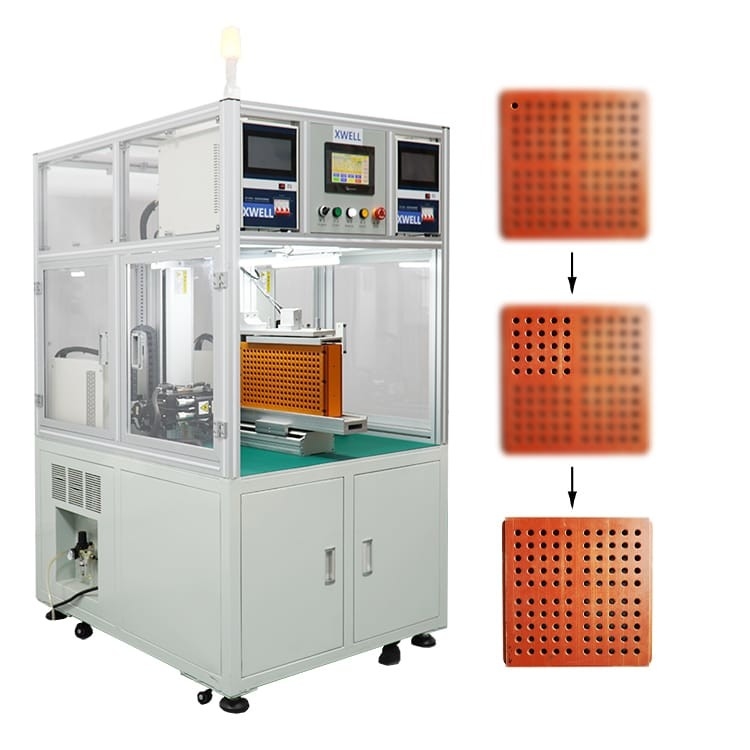

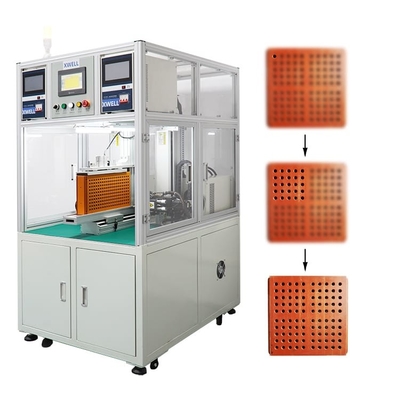

ضبط آلة لحام حزمة بطارية الذراع التلسكوبي ، 18650 بطارية بقعة لحام
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 11000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نموذج: | آلة لحام البقعة الأوتوماتيكية على الوجهين MD-ADW | رقم الرأس: | 2 |
|---|---|---|---|
| التيار الكهربائي: | 5000A / 8000A / 10000A اختياري | ضربة المعدات: | 500 * 350 (مم) حوالي 76018650 خلية |
| مادة القطب: | نحاس الألومينا | سرعة اللحام الموضعي: | 0.5s/ point; 0.5 ثانية / نقطة An hour efficiency of 3,200-3,600 batteries. ك |
| السرعة القصوى لمحرك الأقراص: | 1000 مم / ثانية | قدرة الحمولة القصوى: | 200-400 قطعة (بطارية ليثيوم قياسية 18650) |
| نظام التشغيل: | نظام مضمن + شاشة رجل - آلة | وضع الإرسال: | خطوة + حزام + سكة توجيه خطية دقيقة مستوردة (مؤازرة اختيارية + برغي) |
| إبراز: | آلة لحام حزمة بطارية الذراع التلسكوبي,آلة لحام بقعة بطارية 18650,آلة لحام حزمة بطارية 8000A |
||
منتوج وصف
18650 بطارية آلة لحام البقعة ضبط لحام ذراع تلسكوبي لحام نبضي تلقائي
وصف المنتج
تستخدم هذه الآلة في لحام البقعة الأوتوماتيكي للبطارية 18650،26650،32650 ، ويمكن لحام كلا الجانبين معًا بسرعة عالية وتأثير جيد.
MD-ADW مناسب للبطارية اللحام النقطي على الوجهين والتجميع في المصنع من أجل 14500/18650/21700/26650/32700 مجموعة متعددة السلاسل المتعددة المتوازية.يمكن استخدامه في بطارية الأداة الكهربائية ، وبطارية السيارة الالتواء ، والطاقة حزمة بطارية التخزين ، بطارية السيارة الكهربائية للسكوتر ، إلخ. بالمقارنة مع اللحام النقطي اليدوي ، تم تحسين كفاءة ودقة اللحام بشكل كبير.العملية وتصحيح الأخطاء سهلة ومريحة للغاية.تصميم المكونات المدمجة يجعل المظهر أكثر إيجازًا.
مواصفات المنتج
1. تكنولوجيا قفل فلطية اللحام تمنع تذبذب جهد الشبكة من التأثير على تيار اللحام.
2. عرض نبضة لحام قابل للتعديل ، رشاش لحام صغير ، لون اللحامات لا يتغير.
3. قسمين من وظيفة المراقبة والمقارنة الحالية ، صوت التيار غير الطبيعي والإنذار بالضوء ، مما يمنع بشكل فعال مفصل الصنوبري.
4. وظيفة التشخيص الذاتي للخطأ ، عرض نقاط الخطأ المقابلة ، صيانة مريحة.
5. وحدة البرمجة المدمجة لبطاقة التحكم في الحركة ، تقوم تلقائيًا بإنشاء مسار حركة عمود اللحام وحفظها في ملف النظام من خلال إدخال المساحة ورقم المجموعة بعد تأكيد الموضع المناسب.البرمجة بسيطة للغاية وسهلة التعلم
6. 99 مجموعة من برامج اللحام وسعة تخزين بيانات المعلمات في النظام ، برنامج التبديل لكل منتجات مختلفة.
7. شاشة العرض: حاسوب دقيق ملموس ، عملية سهلة ، متعددة الوظائف ، مراقبة في الوقت الحقيقي لحالة التشغيل والقدرة المستهدفة.
8. تم تجهيز عمود اللحام بالحث الكهروضوئي لضمان وضع شريط النيكل في موضعه قبل اللحام النقطي ، مما يلغي اللحام الخاطئ من الجذر.
مزايا المنتج
1. المعدات مصنوعة من سبائك الألومنيوم وهيكل الصفائح المعدنية ، وهي صلبة وليس من السهل فكها ، وتضمن الاستقرار.
2. إنها مناسبة للحام النقطي الأوتوماتيكي للبطاريات على نطاق واسع.
3. تأثير اللحام النقطي مستقر ومضمون.
4. كفاءة لحام عالية ، خذ 18650 كمثال: حوالي 4600-5000PCS قوة النواة / ساعة
5. قالب اللحام النقطي له تكوين مضاد للبليد ، يمكن للموظفين العاديين تصحيح المعدات ومعدات التشغيل.
6. يمكن للمعدات مع 200 مجموعة من تخزين معلمات اللحام النقطي ، تبديل نموذج اللحام النقطي بسرعة.
7. رصد تيار اللحام في الوقت الحقيقي ، اللحام الكاذب أو إنذار الانفجار يغلق تلقائيًا
8. معلمات الإحداثيات لحام البقعة يمكن تخزينها وتصديرها بواسطة U Disk
مواصفات المنتج
|
اسم الجهاز
|
آلة لحام البقعة الأوتوماتيكية على الوجهين MD-ADW
|
|
الشيخوخة الشاملة
|
3600 قطعة / ساعة
|
|
وزن المعدات
|
330 كجم
|
|
سماكة اللحام
|
0.3 مم يتجاوز الحاجة إلى الشق
|
|
امدادات الطاقة المعدات
|
220 فولت 50/60 هرتز
|
|
قوة المعدات
|
8KW (بما في ذلك مصدر الطاقة)
|
|
ضربة المعدات
|
500 * 350 (مم) حوالي 76018650 خلية
|
|
مصدر طاقة اللحام
|
العاكس / الترانزستور اختياري
|
|
استهلاك الطاقة
|
0.8 كيلو واط عند الانشغال ، 0.2 كيلو واط عند الخمول
|
|
وضع الحركة
|
مستمر تلقائي
|
|
مواد القطب
|
نحاس الألومينا
|
|
طريقة التبريد
|
تبريد تداول المياه القسري
|
|
أبعاد
|
1100 * 900 * 1930 (مم)
|
|
سيناريو التطبيق
|
اللحام الشامل للبطاريات الأسطوانية
|
|
التيار الكهربائي
|
5000A / 8000A / 10000A اختياري
|
تطبيق المنتج
مع التركيب المقابل ، يمكن لآلة اللحام النقطي اللحام 18650 ، 26650 ، 32650 وبطاريات أسطوانية أخرى ، ويمكن أيضًا تخصيصها لمجموعة متنوعة من البطاريات الأسطوانية ، والبطارية المربعة ، وبطارية الأزرار وما إلى ذلك.
عملية المنتج
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البدء ، تكمل الآلة جميع إجراءات اللحام تلقائيًا.
4. صوت اللحام يدفع المشغل إلى استبدال الجهاز الجديد (حزمة البطارية). "
