رأس واحد آلة لحام حزمة بطارية نظام التشغيل الآلي HMI

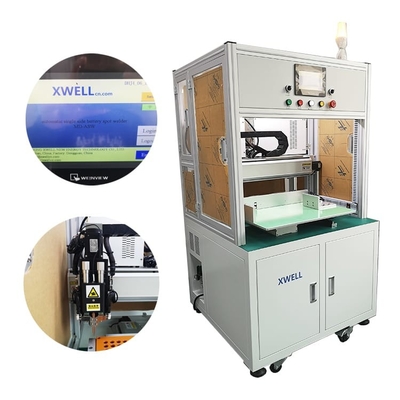

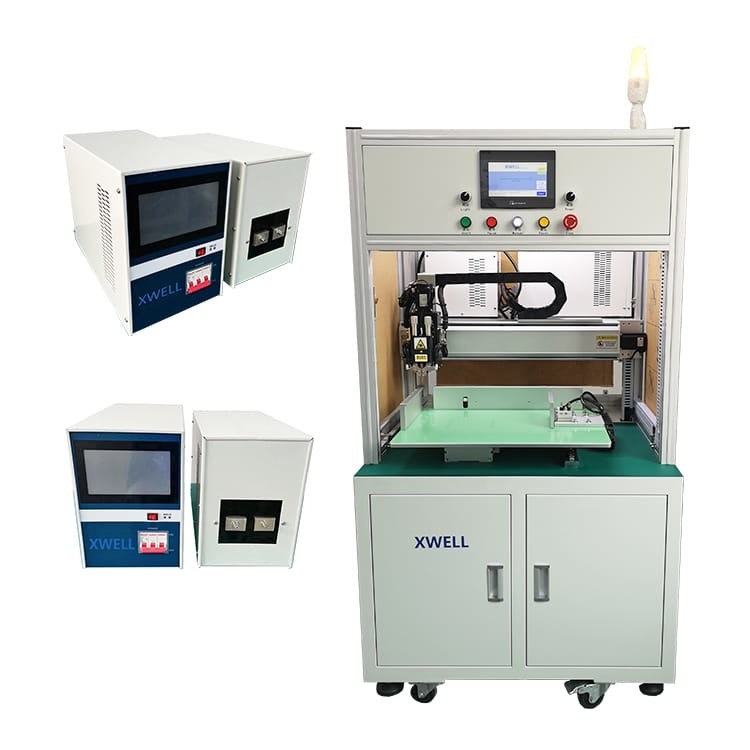

آلة لحام بقعة مقاومة أوتوماتيكية برأس واحد لخط تجميع حزمة البطارية

وصف المنتج

آلة لحام البقعة الأوتوماتيكية من جانب واحد مناسبة للحام خلية واحدة في سلسلة ومتوازية قبل التجميع في مصنع حزمة البطارية.
هذه الآلة عبارة عن ماكينة لحام نقطي أوتوماتيكية للبطاريات الأسطوانية مثل 18650/21700/26650/32650/32700.يعتمد جزء التحكم الكهربائي لآلة اللحام النقطي على تصميم معياري ، والذي يتميز بالتكامل العالي والتنوع الجيد والصيانة المريحة.يتم التحكم في المشغل الرئيسي بواسطة محرك سيرفو ، والذي يتميز بدقة عالية وموثوقية جيدة.تتبنى الدائرة الكهربائية للمعدات أجهزة وأجهزة تحكم قياسية محلية وأجنبية ، وهي ملائمة للصيانة والاستبدال.إنه يدعم الدوران الأوتوماتيكي لرأس اللحام النقطي ، واستيراد بيانات Autocad ، وطرق المصفوفة واليدوية ، مما يحسن بشكل كبير من كفاءة اللحام النقطي ويضمن خط إنتاج العبوة.

مواصفات المنتج

1. واجهة البرمجة سهلة التشغيل ، وتدعم ثلاث طرق: خريطة CAD DXF ، مصفوفة ودليل.يمكن تخزين أي مجموعة من ملفات البرمجة.

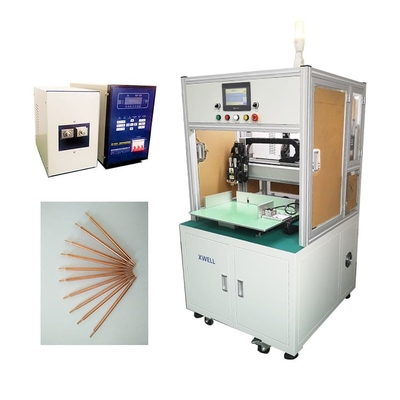

2. توقعات استبدال إبرة اللحام والتذكير ، يتبنى رأس اللحام دوران مبرد بالماء لتبديد الحرارة ، مما يقلل بشكل فعال من فقدان إبر اللحام ويحسن من تأثير اللحام.
3. نظام مراقبة تيار اللحام المدمج ، يمكنه مراقبة تيار اللحام ، مع وظيفة اللحام الكاذب والإنذار الكاذب ، ويمكنه مراقبة اللحام في الوقت الحقيقي.
4. مع التحكم الصناعي المتكامل ، يمكن تتبع جميع معلمات اللحام وتتبعها ، وهو أمر مريح لإدارة البيانات والتشغيل البسيط.لديها وظائف مثل تتبع مفاصل اللحام ، انفجار الحرائق ، اللحام الخاطئ ، وسجلات مراقبة اللحام المفقودة.
5. يمكن للنموذج الكهربائي النقي ذو 4 محاور أن يمنع بشكل فعال اللحام الخاطئ ولحام القلي بسبب ضغط الهواء غير المستقر.
6. تم إستخدام رأس اللحام الدوار Miyachi.رأس اللحام يدعم دوران زائد أو ناقص 90 درجة.إنها مناسبة للحام النقطي لأخاديد تحويل صفائح النيكل في أي زاوية ، ورأس اللحام خفيف الوزن ، مما يمنع بشكل فعال رأس اللحام من أن يكون ثقيلًا جدًا ويسبب تشوه بطارية اللحام.

مزايا المنتج

1. 7 بوصة تعمل باللمس ، أكثر ملاءمة للعمل وأكثر وضوحا للعرض
2. رأس اللحام لديه وظيفة تبريد الهواء أو تبريد الماء ، والتي يمكن أن تقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام على جودة اللحام.
3. يمكنه تخزين 99 مجموعة من الملفات ، وهو أمر سهل الاتصال به ولا يحتاج إلى تغيير خط معقد وعملية تعديل الآلة.
4. وظيفة معايرة رئيسية واحدة للانحراف الكلي لوصلات اللحام ، والتي يمكن استخدامها لمعايرة انحراف موضع النقطة الناتج عن استبدال دبابيس اللحام أو لأسباب أخرى.
5. كفاءة اللحام النقطي أعلى ، وسرعة كل لحام نقطي 0.35 ثانية (حسب السرعات المختلفة لآلة اللحام المختارة) ، وآلة اللحام النقطي أحادية الجانب يمكن أن تصل إلى 2800 قلب كهربائي / ساعة.
6. يتم استيراد الإكسسوارات الأساسية من اليابان وتايوان ، ودقة ، واستقرار ، وعمر الخدمة للآلة بأكملها أعلى بأكثر من 1 مرة من الملحقات المحلية الأخرى.
7. وظيفة الإنذار والتوقف الأوتوماتيكية للحام يمكن أن تستمر في تحديد مكان اللحام بعد إزالة الخطأ.
8. الآلة لديها وظيفة انقطاع التيار الكهربائي أو استمرار نقطة التوقف ، والتي يمكن أن تضبط يدويًا موضع اللحام النقطي.
9. يمكن اختيار آلة اللحام ومطابقتها ، ويمكن اختيار آلات اللحام المختلفة وفقًا لمتطلبات العملاء المختلفة لتلبية احتياجات العملاء بشكل فعال.
10. ثلاثة أوضاع لبرمجة الملفات ، الإدخال اليدوي ، الصفيف ، استيراد نمط CAD DXF ، استجابة بسيطة وسريعة لمختلف برامج التحرير المعقدة.

مواصفات المنتج

قائمة الأجزاء الرئيسية

تطبيق المنتج

18650/26650/21700/32650 ومجموعات بطاريات أخرى ؛
بطارية تخزين الطاقة وبطارية السيارة الكهربائية وبطارية دراجة نارية كهربائية وحزم بطاريات الليثيوم ذات الطاقة المعيارية الأخرى ".


عملية المنتج

1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البداية ، MD-ASW يكمل تلقائيًا جميع أعمال اللحام.
4. صوت MD-ASW للحث على استبدال المشغل للتركيبات الجديدة (حزمة البطارية). "
