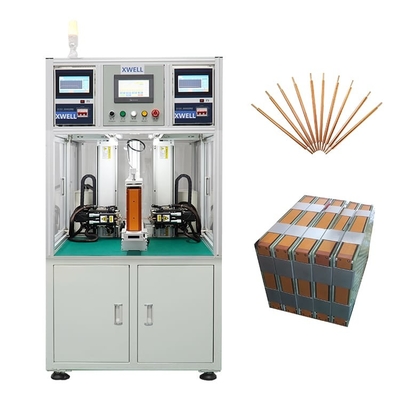

آلة لحام حزمة بطارية مزدوجة الجانب لبطاريات الليثيوم 18650
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XWELL |
| إصدار الشهادات: | CE |
| رقم الموديل: | MD-ADW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 10000 - 15000 / pcs |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| امدادات الطاقة لحام: | 5000A / 8000A مزود طاقة لحام نقطي عاكس (اختياري) | كمية إمداد طاقة اللحام: | 2 |
|---|---|---|---|
| السفر: | 500 * 350 مم | نوع خلية مناسب: | 18650 ، 21700 ، 32650 ... جميع أنواع الخلايا الأسطوانية |
| سعة الخلية: | 300-600 قطعة | سرعة اللحام: | بحد أقصى 0.35 ثانية / بقعة ، 5500 قطعة / ساعة |
| مواد لحام: | نيكل ، فولاذ مطلي بالنيكل | سماكة اللحام: | 0.1 مم - 0.3 مم |
| مجموعات المعلمات القصوى: | 99 مجموعة | نظام تشغيل: | واجهة مستخدم حاسوب دقيق وشاشة تعمل باللمس |
| إبراز: | آلة لحام حزمة البطارية مزدوجة الجانب,آلة لحام حزمة بطارية النيكل,آلة لحام البقعة لبطاريات الليثيوم 18650 |
||
منتوج وصف

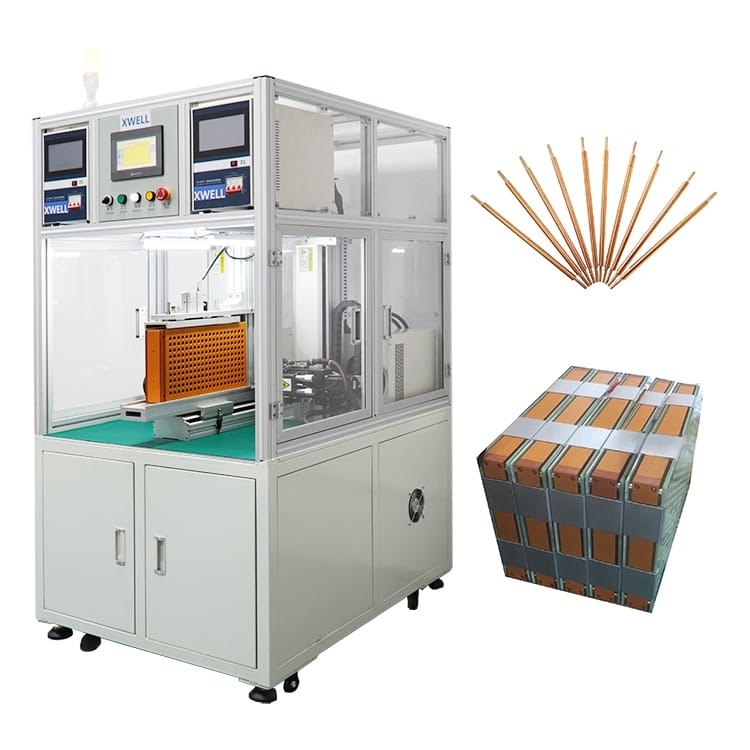

آلة لحام البقعة الأوتوماتيكية 18650 بطارية حزمة لحام مزدوج الجانب
وصف المنتج
تستخدم آلة MD-ADW هذه بشكل أساسي في لحام البطارية وشريط النيكل في حزمة البطارية الأسطوانية ، وتوتر اللحام بين البطارية والنيكل هو ≥30N ، وهو مناسب لبطارية ليثيوم اللحام البقعي للدراجة النارية الكهربائية ، السيارة الكهربائية ، إنارة الشوارع بالطاقة الشمسية والأدوات الكهربائية.
تعتمد هذه المعدات على محرك الحلقة المغلقة عالي الدقة ، وسكة التوجيه عالية الدقة ، ومجهزة بمصدر طاقة اللحام العاكس DC ، ورأس اللحام بنظام كهروضوئي للتحقق في الوقت الفعلي من موضع شريط النيكل ، وضغط اللحام القابل للتعديل ، مما يضمن قوة لحام البطارية ، وموحد مرتب اللحامات.
نظام CARDS للتحكم في الحركة + واجهة بين الإنسان والآلة ، عملية سهلة ، نظام متعدد الوظائف مع مجموعة متنوعة من نماذج البرمجة ، يمكنه تخزين 99 مجموعة كحد أقصى لتحرير بيانات حزمة البطارية المختلفة.تحويل سريع ، أتمتة عالية ، استقرار جيد.
مواصفات المنتج
1. دعم نقطة البداية والبدء التلقائي والبدء اليدوي.
2. مشترك اللحام البارد وختم الإنذار.
3. برنامج سهل ، مصفوفة دعم ، مصفوفة ونقطة برنامج ، يمكنه تخزين 99 معلمة مجموعة.
4. إنذار تآكل إبرة اللحام.
5. بناء في مراقب اللحام الحالي ، يمكن عرض اللحام الحالي في الوقت الحقيقي.
6. تصميم NB ، أداة الطاقة ، أداة البستنة ، الطاقة العالية ، بطارية تخزين الطاقة ، حزمة بطارية السيارة الكهربائية ، وغيرها من بطاريات الليثيوم حزم اللحام البقعي.
7. إنتاجية عالية: 0.5 ثانية / بقعة
8. يمكن أن تتطابق مع خط إنتاج مجموعة بطاريات الليثيوم.
9. آلة لحام البقعة الأوتوماتيكية لحزمة البطارية تتبنى ديناميكية النقطة المفردة الهوائية التقليدية ، وتضمن دقة اللحام ، وتحسن من جودة وموثوقية مظهر اللحام.
10. يمكن تخزين العشرات من منتجات حزم البطاريات المختلفة ، وتبديل المنتجات دون إعادة ضبط المعلمات.
11. يمكن أن تتطابق مع علامة تجارية متنوعة من لحام البقعة وإمدادات الطاقة.
مزايا المنتج
1. حمل جهد الحمل ، والتحكم في الجهد عن طريق التغذية المرتدة ، وتحقيق لحام عالي الجودة.
2. التسخين المسبق ، وضع الطاقة الرئيسي للحرارة ، التسخين المسبق قبل اللحام ، لضمان جودة لحام مستقرة.
3. حافظ على استمرارية كثافة الطاقة ، واختصر وقت اللحام ، وقلل من تشوه ولون المعدن الأساسي.(يتم التحكم في وقت اللحام بالميكروثانية ، وضع الإخراج المستمر)
4. سهل التغيير من التيار المنخفض إلى التيار العالي ، ومناسب للحام الدقيق.
5. يمكن ضبط الحدود العلوية والسفلية للتيار للحكم ببساطة على ما إذا كانت جودة اللحام جيدة أم لا ، وهي مناسبة لمنصة أتمتة اللحام.
6. يرتفع تيار اللحام مع وقت الكهرباء لضمان تأثير اللحام.
مواصفات المنتج
|
لا
|
بند
|
معامل
|
|
1
|
امدادات الطاقة لحام
|
5000A / 8000A مزود طاقة لحام نقطي عاكس (اختياري)
|
|
2
|
كمية إمداد طاقة اللحام
|
2
|
|
3
|
السفر
|
500 * 350 مم
|
|
4
|
نوع خلية مناسب
|
18650 ، 21700 ، 32650 ... جميع أنواع الخلايا الأسطوانية
|
|
5
|
سعة الخلية
|
300-600 قطعة
|
|
6
|
سرعة اللحام
|
بحد أقصى 0.35 ثانية / بقعة ، 5500 قطعة / ساعة
|
|
7
|
مواد لحام
|
نيكل ، فولاذ مطلي بالنيكل
|
|
8
|
سماكة اللحام
|
0.1 مم - 0.3 مم
|
|
9
|
مجموعات المعلمات القصوى
|
99 مجموعة
|
|
10
|
نظام تشغيل
|
واجهة مستخدم حاسوب دقيق وشاشة تعمل باللمس
|
|
11
|
وضع السائق
|
موترو ودقة توجيه السكك الحديدية
|
|
12
|
تبريد
|
عن طريق الهواء أو الماء (اختياري)
|
|
13
|
ضغط جوي
|
0.4-0.6 ميجا باسكال
|
|
14
|
مزود الطاقة
|
مرحلة واحدة 220 فولت / ثلاث مراحل 380 فولت
|
|
15
|
قوة
|
8000 واط
|
|
16
|
مقاس
|
900 لتر * 900 واط * 1930 ارتفاع
|
|
17
|
وزن
|
400 كجم
|
تطبيق المنتج
مع التركيب المقابل ، يمكن لآلة اللحام النقطي اللحام 18650 ، 26650 ، 32650 وبطاريات أسطوانية أخرى ، ويمكن أيضًا تخصيصها لمجموعة متنوعة من البطاريات الأسطوانية ، والبطارية المربعة ، وبطارية الأزرار وما إلى ذلك.
عملية المنتج
1. ضبط معلمات اللحام على شاشة اللمس.(لا يلزم تعيين نفس المنتج إلا مرة واحدة)
2. ضع التركيبات مع البطارية في موضع التثبيت السريع.
3. اضغط على زر البدء ، تكمل الآلة جميع إجراءات اللحام تلقائيًا.
4. صوت عامل اللحام لدفع استبدال المشغل للتركيبات الجديدة (حزمة البطارية).
